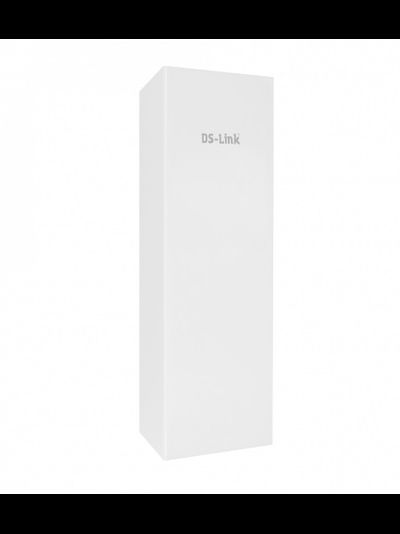

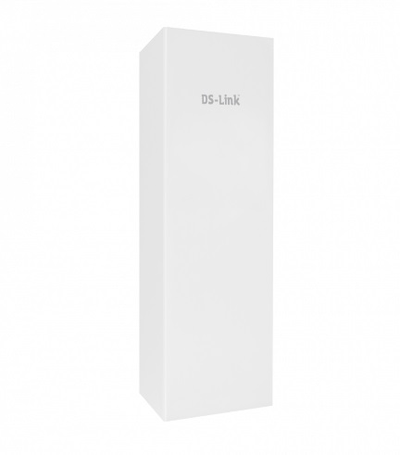

Комплект усиления интернета DS-4G-5/4kit v.5070

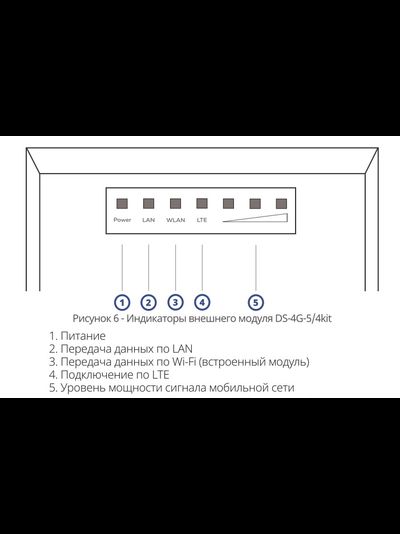

Комплект усиления DS-4G-5/4kit  v.5070
Тип антенны Панельная
Коэффициент усиления 5 дБи (2x2 MIMO)
Рабочий диапазон частот 698...2700 МГц
Поколение сети 3G, 4G
Категория LTE модема 4
Макс. скорость загрузки LTE 150 Мбит/с
Макс. скорость отдачи LTE 50 Мбит/с
Процессор MTK7628N
Архитектура MIPSBE
Порты Ethernet 1 x 1/10/100 Мбит/с
Встроенный модуль WI-FI есть
Класс WI-FI IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Тип симкарты Mini-SIM
Питание POE: DC 24В, 500 мА
Диапазон рабочих температур -20 ~ +40 °C
Степень защиты IP65
Габаритные размеры 260x95x58
Вес нетто / брутто 0.8 / 1.3

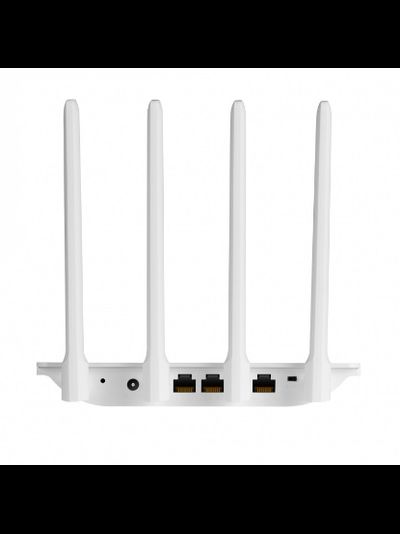

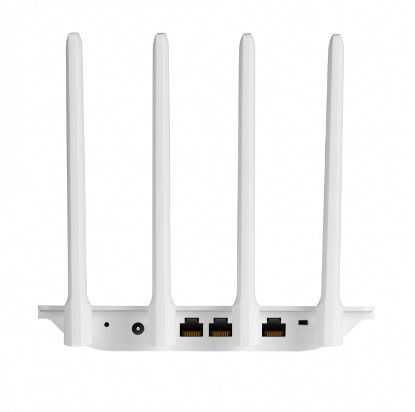

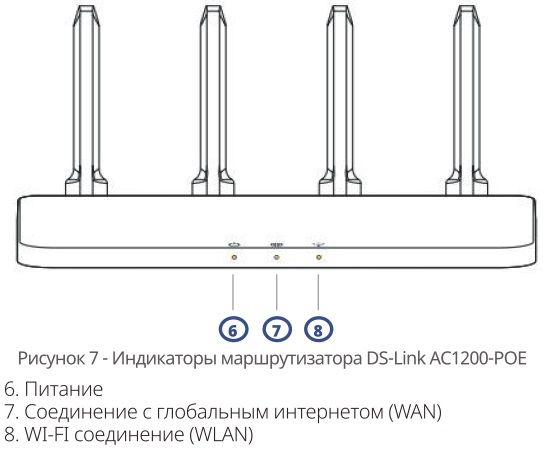

Двухдиапазонный маршрутизатор DS-Link AC1200-POE
Класс WI-FI IEEE 802.11a, IEEE 802.11b,
Рабочий диапазон частот 2.4 / 5 МГц
Скорость передачи данных 2.4 ГГц: до 300 Мбит/с
5 ГГц: до 866 Мбит/с
Процессор MT7621
ОЗУ (RAM) 128 МБ
ПЗУ (Flash) 16 МБ
Порты Ethernet 3 x 1000 Мбит/с
Порт WAN/POE 1 x 1000 Мбит/с
Порт LAN 2 x 1000 Мбит/с
Коэффициент усиления антенн 4 x 5 дБи

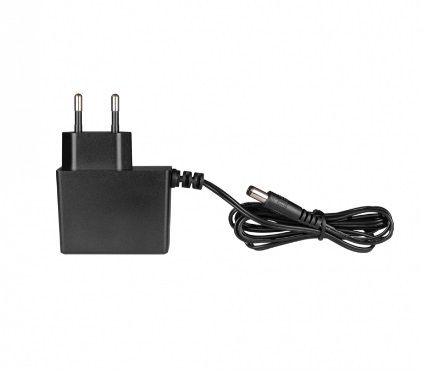

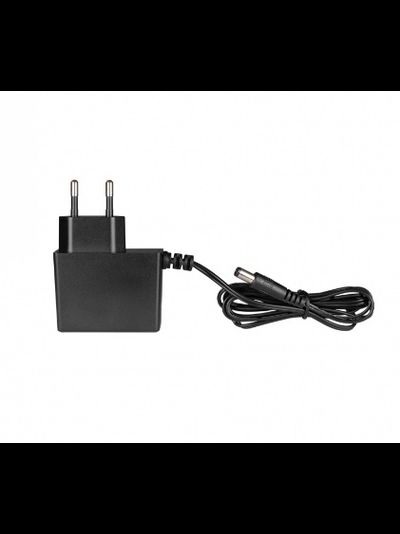

Питание DC: 12В, 2А
Диапазон рабочих температур 0 ~ +40 °C
Степень защиты IP65
Габаритные размеры (корпуса) 185x105x20 мм
Вес нетто / брутто 0.2 / 0.5

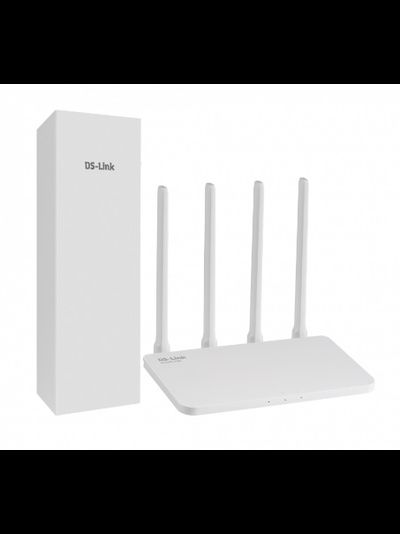

Комплектация

ВНИМАНИЕ! Внешний модуль комплекта должен быть установ-
лен строго вертикально (разъемами вниз).

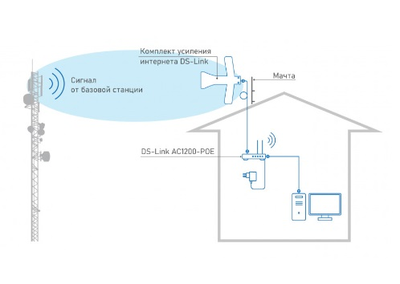

Основной способ установки комплекта предполагает использование функции POE (Power Over Ethernet). Функция POE - предполагает одновременную передачу данных и питание внешнего модуля с помощью одного UTP кабеля. Благодаря этому возможно:
▪ оптимизировать схему подключений комплекта,
▪ обеспечить минимальное затухание в кабельной трассе,
▪ сократить количество используемого кабеля,
▪ установка не требует наличие элемента питания (розетки) непосредственно рядом с внешним модулем.
Для установки комплекта таким способом не подключайте внешний модуль к сети питания с помощью адаптера / POE-инжектора.

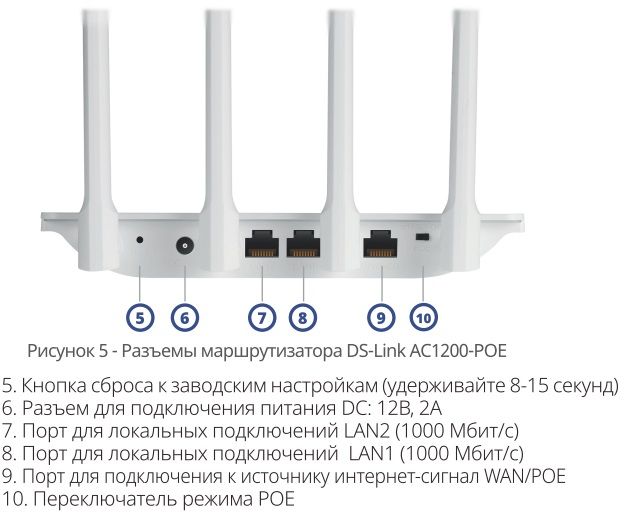

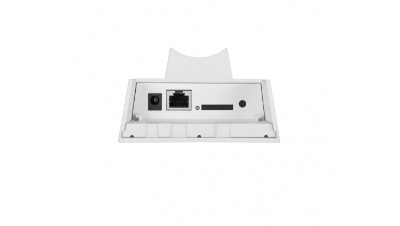

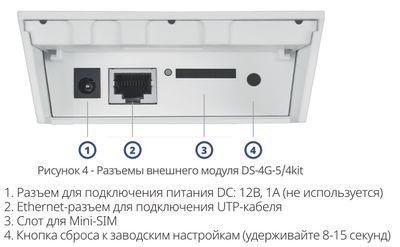

Подключите UTP кабель к Ethernet разъему на внешнем модуле и WAN/POE на маршрутизаторе. Переключите режим POE на маршрутизаторе в положение ON.

Алгоритм установки комплекта усиления (рекомендуемый способ):

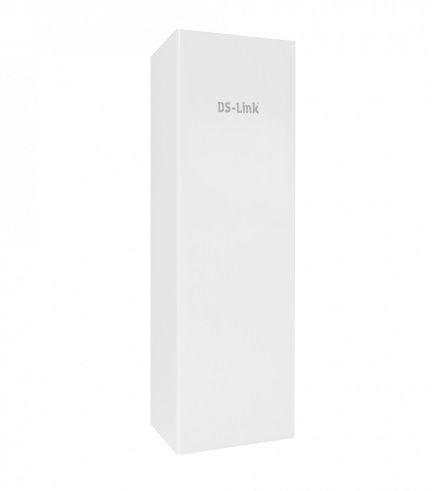

1. Установите внешний модуль системы DS-4G-5/4kit, в соответствии с приложенной инструкцией по эксплуатации.
2. С помощью UTP кабеля, подключите маршрутизатор из комплекта поставки к порту маршрутизатора WAN/POE.
3. Подключите маршрутизатор к сети питания.
4. Установите положение переключателя POE в положение ON.
5. Подключите все необходимые беспроводные и локальные соединения .

6. С помощью web-интерфейса внешнего модуля оцените подключение комплекта к сети интернет. При необходимости настройте параметры сети.
7. С помощью web-интерфейса маршрутизатора настройте необходимые параметры сети.

Дополнительный способ установки комплекта предусматривает использование POE-инжектора для распределения каналов питания внешнего модуля и передачи данных.
Такой способ подходит при необходимости использования нескольких UTP-кабелей (суммарная длина кабеля не должна превышать 100 метров).

Оборудование, входящее в комплект усиления Интернета имеет полную совместимость и не требует дополнительной настройки перед началом работы.
Для персонализации сетевых настроек и обеспечения безопасности подключения, воспользуйтесь web-интерфейсами, для этого в адресной строке браузера введите следующие адреса:
▪ Для перехода к интерфейсу внешнего модуля - 192.168.1.1
▪ Для перехода к интерфейсу маршрутизатора - 192.168.2.1
