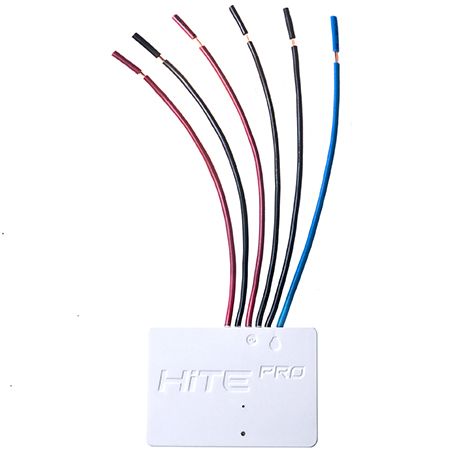

Блок радиореле HiTE PRO Relay-DIM2 с диммированием света

Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
Передатчик сигнала (радиовыключатели LE, пульты DST;

радиомодули UNI). При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи. Блок приема сигнала (блок радиореле Relay-DIM1 / Relay DIM-2);
Подключается «в разрыв» фазного провода в подрозетник за выключателем или перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания /
диммирует освещение при получении сигнала от передатчиков, с которыми связан. Может быть также подключен к проводному выключателю, что позволяет совместить проводное и беспроводное управление
освещением (например, в ситуациях, когда блок радиореле Relay-DIM устанавливается в подрозетник за выключателем).

Настройка устройства
В память блока может быть записано до 200 передатчиков (радиовык-
лючателей), каждый из которых может работать в одном из трёх режимов:
включение / выключение (с диммированием или без), только включение,
только выключение. Устройство совместимо только с передатчиками HiTE
PRO. Для каждого передатчика можно настроить таймер автовыключения.

Настройка Relay-DIM1 или первого канала Relay- DIM2
Включение / Выключение (+ Диммирование).

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды. Светодиод индикации погаснет. После этого нажмите и сразу отпустите кнопку «запоминаемого» передатчика для его записи в режиме включения / выключения без диммирования или нажмите и удерживайте кнопку «запоминаемого» передатчика более 1 секунды для его записи в режиме
включения / выключения c диммированием. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.Только выключение. Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 3-х секунд. За это время светодиод погаснет и вспыхнет 1 раз. После этого нажмите кнопку «запоминаемого» передатчика. Светодиод индикации загорится. Для удаления передатчика
из памяти повторите процедуру.
Только включение.

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 5-ти секунд. За это время светодиод погаснет и вспыхнет 1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика. Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Таймер автовыключения.

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 7-ми секунд. За это время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку «запоминаемого» передатчика HiTE PRO нужное количество раз (светодиод будет мигать при каждом нажатии), в соответствии с таблицей интервалов, для выбора интервала времени автоматического выключения. После окончания выбора интервала времени, нажмите и сразу отпустите Кнопку управления на блоке радиореле. Для удаления передатчика из памяти войдите в данный режим настройки и нажмите кнопку «запомненного» передатчика один раз.
*Таблица интервала времени
Настройка второго канала Relay-DIM2
Нажмите и сразу отпустите Кнопку управления на блоке радиореле. Светодиод индикации начнет мигать. Пока светодиод мигает, перейдите к выбору режима настройки. Выбор режима и настройка осуществляется аналогично первому каналу.
Полная очистка памяти устройства.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 12-ти секунд, пока светодиод не начнет часто мигать. Отпустите Кнопку управления.
5 нажатий = 1 час
6 нажатий = 2 часа
7 нажатий = 3 часа
Каждое последующее нажатие + 1 час, максимум 12 часов
1 нажатие = 5 минут
2 нажатия = 10 минут
3 нажатия = 15 минут
4 нажатия = 30 минут Настройка подключенного проводного выключателя. По умолчанию блок настроен на работу с проводными выключателями «клавишного» типа с фиксацией. Они могут осуществлять только
включение / выключение каналов (без диммирования). Для их использования никакой дополнительной настройки не требуется. К блоку также можно подключить проводные выключатели «кнопочного»
типа. Они смогут не только включать / выключать питание, но и диммировать его. Для работы с ними необходимо изменить настройки устройства. Подключите кнопочный выключатель согласно схеме.
Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды. Светодиод индикации погаснет. Нажмите и удерживайте клавишу подключенного кнопочного выключателя более 1 секунды. Светодиод индикации загорится. Блок переведен в режим работы с кнопочными выключателями.
Управление диммированием Если передатчик (беспроводной выключатель или пульт) был привязан к
блоку радиореле в режиме с диммированием, то длительное нажатие на его кнопку запустит регулировку яркости. Диммирование прекратится при отпускании кнопки или достижении максимального/минимального
уровня яркости. При следующем длительном нажатии направление диммирования изменится. Короткое нажатие на ту же кнопку передатчика выполняет включение/выключение света (без диммирования).
