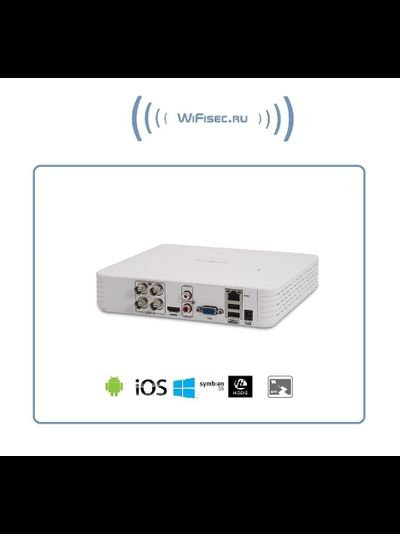

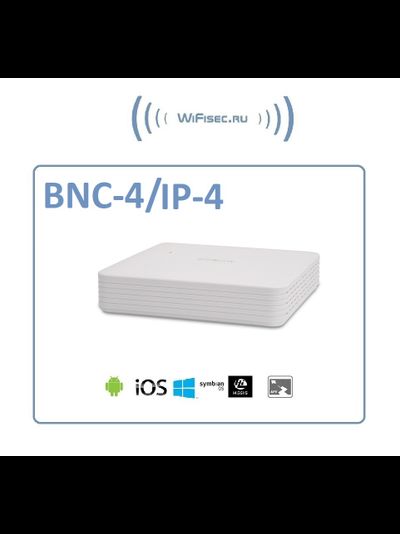

4-канальный гибридный IP-видеорегистратор для дома с отсеком для HDD до 4 Тб и сервисом p2p (PVDR-04HR2 Rev.E)

Артикул: PVDR-04HR2 Rev.E

4500 руб.
нет в наличии

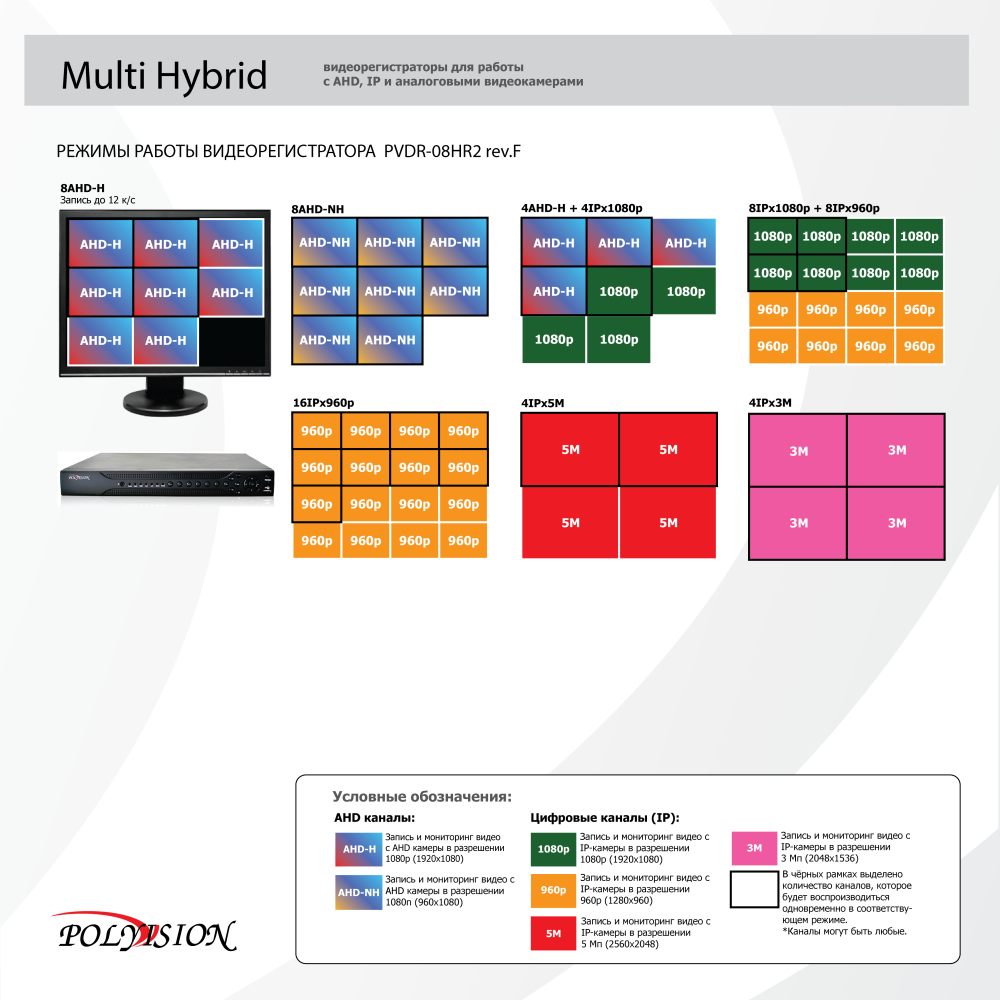

Устройство цифровой регистрации для дома позволяет осуществлять запись/мониторинг видео с 4 IP-видеокамер в разрешении 1080p(1920x1080) или восьми 720p (1280x720). Мультигибрид - AHD+IP+SD; H.264; DSP - Hisilicon Hi3520D; 4xAHD-H/15к/с воспр-4, 2xAHD-H+2IPx1080p воспр-2, 4xAHD-NH+4IPx960p воспр.-4, 16x1080p воспр.-2, 9IPx1080p воспр.-4, 16IPx960p воспр.-4, 4IPx5Mp воспр.-1 ; Воспр.одновр. - до 4 каналов; Видеовыходы - HDMI, VGA; Аудио G.711А - 1/1 RCA; HDD - 1 SATA (до 4 ТБ); Сеть - 100 Мб (RJ45); Coax, DC 12В (2А) Устройство локально может отображать 4 канала видео одновременно в режиме мониторинга и 1 канал в режиме воспроизведения при разрешениях 1080p и 720p. Для просмотра большего количества каналов в одно и тоже время можно использовать ПК, предварительно подключившись к NVR по сети через web-интерфейс или специальное ПО CMS.

Производство Китай..

Система	Тип ОС	Embedded Linux
	Функционал	Пентаплекс
	DSP-процессор	Hisilicon Hi3521A

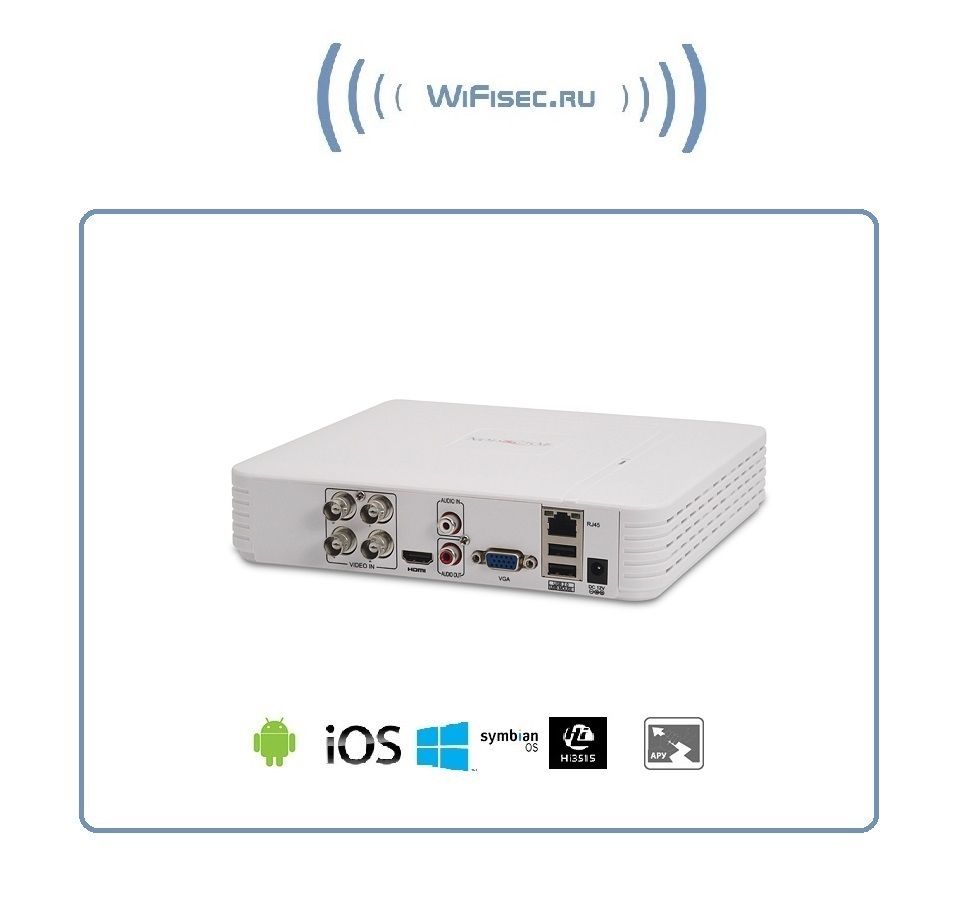

Входы/ выходы	Видеовходы	4 BNC
	Видеовыходы	1 HDMI, 1 VGA (макс. 1920x1080)
	Аудио входы/выходы	1/1 RCA
	Тревожные входы/выходы	Нет
	Послед. интерфейсы	Нет
	USB-порты	2xUSB2.0
	Сетевой интерфейс	RJ-45, Ethernet 10/100 Мб
Запись	Компрессия видео/аудио	H.264/G.711A
	Поддерживаемые камеры	4x1080P (AHD-H)/4x720P (AHD-M)/4xAHD-L/ 4x1080P@18fps(AHD)+4x1080P(IP)/ 4x5M/4x3M/8x1080P+8x960P/16x960P
	Одновр.воспр.	До 4 (в зависимости от режима)
	Скорость зап.	До 25 к/с (в зависимости от режима)
	Режимы записи	Постоянно/По расписанию/По движению
Архив	Жёсткие диски	1 SATA (до 8ТБ)
Архив	Архивация	USB, по сети
Сеть	Протоколы	ONVIF, Cloud(P2P), TCP/IP, HTTP, DHCP, PPPoE, FTP, DDNS, NTP, RTSP, SMTP, ARSP, DAS, PMS
Сеть	Удалённый доступ	Web-интерфейс; ПО для Windows, MacOS, Android, iOS, Blackberry, Symbian
Прочее	Управление	USB-мышь, По сети
Эксплуатация	Питание	DC 12В (2А)
	Температура эксплуатации	-10...+55°С
	Материал	Металл, пластик
	Габаритные размеры	210x200x49 мм

Примечание: при подключении AHD-H/AHD-M/CVBS камер все 4 канала резервируются под тот же формат видео, что и подключенная первая камера к регистратору.В каждой группе из 4-х каналов могут подключатсья только видеокамеры одинакового разрешения.
Примечание: Управление регистратором с помощью пульта ДУ в данной модели не предусмотрено производителем.

РЕКОМЕНДУЕМЫЕ ЖЁСТКИЕ ДИСКИ

ПРОИЗВОДИТЕЛЬ	МОДЕЛЬ	ЁМКОСТЬ	ТИП	СКОРОСТЬ	БУФЕР
	SV35.5 ST3500410SV	500 ГБ	SATA 2	7200 об./мин.	16 МБ
	SV35.5 ST31000525SV	1 ТБ	SATA 2	7200 об./мин.	32 МБ
	SV35.5 ST3500411SV	500 ГБ	SATA 3	7200 об./мин.	16 МБ
	SV35.5 ST1000VX000	1 ТБ	SATA 3	7200 об./мин.	64 МБ
	SV35.5 ST2000VX000	2 ТБ	SATA 3	7200 об./мин.	64 МБ
	SV35.5 ST3000VX000	3 ТБ	SATA 3	7200 об./мин.	64 МБ
	SV35.5 ST4000VX000	4 ТБ	SATA 3	5900 об./мин.	64 МБ

	WD10PURX	1 ТБ	SATA 3	IntelliPower	64 МБ
	WD20PURX	2 ТБ	SATA 3	IntelliPower	64 МБ
	WD30PURX	3 ТБ	SATA 3	IntelliPower	64 МБ
	WD40PURX	4 ТБ	SATA 3	IntelliPower	64 МБ

КРАЙНЕ НЕ РЕКОМЕНДУЕМЫЕ ЖЁСТКИЕ ДИСКИ

ПРОИЗВОДИТЕЛЬ	МОДЕЛЬ	ЁМКОСТЬ	ТИП	СКОРОСТЬ	БУФЕР
Western Digital	Серия WD Green		SATA3
	Серия WD Carviar Blue		SATA3
Seagate	ST2000VM002	2 ТБ	SATA3	5900 об./мин.	64 МБ
	ST1000DM003	1 ТБ	SATA3	7200 об./мин.	64 МБ
Toshiba	MK8046GSX	80 ГБ	SATA2	5400 об./мин.	8 МБ
