Комплект DS-1800/2100-23C3 - минимальный набор оборудования с репитером мощностью 200 мВт для усиления сигнала сотовой связи в стандартах 2G GSM1800, 3G UMTS2100, 4G LTE1800
Комплект DS-1800/2100-23C3 - SMART набор оборудования с репитером мощностью 23 дБм (200 мВт) для усиления сигнала сотовой связи в стандартах 2G GSM1800, 3G UMTS2100, 4G LTE1800, 4G LTE2100. Суммарное усиление комплекта 93±2 дБ
Комплект DS-1800/2100-23C3 - SMART набор оборудования с репитером мощностью 23 дБм (200 мВт) для усиления сигнала сотовой связи в стандартах 2G GSM1800, 3G UMTS2100, 4G LTE1800, 4G LTE2100. Суммарное усиление комплекта 93±2 дБ
-
Описание
Характеристики Категория оборудования Комплекты усиления связи Стандарт связи 2G GSM1800, 3G UMTS2100, 4G LTE1800, 4G LTE2100 Максимальная выходная мощность DownLink, дБм 23±2 (200 мВт) Максимальное количество внутренних антенн* 4 Вес, нетто (кг) 7,1 Габаритные размеры упаковки (мм) 270×390×330 Вес, брутто (кг) 7,2 Комплектация:
РЕПИТЕР DS-1800/2100-23
АНТЕННА DP-800/2700-7/9 OD (ВНЕШНЯЯ, ПАНЕЛЬНАЯ)
АНТЕННА DP-800/2700-7/9 ID (ВНУТРЕННЯЯ, ПАНЕЛЬНАЯ)
КАБЕЛЬНАЯ СБОРКА S 5D/FB 15М SMAM-NM
КАБЕЛЬНАЯ СБОРКА 5D/FB 5М NM-NM
SN-321, ПЕРЕХОДНИК SMA РОЗЕТКА - N ВИЛКАДвухдиапазонный комплект DS-1800/2100-23C3 предназначен для усиления сигнала сотовой связи в стандартах 2G GSM1800, 3G UMTS2100, 4G LTE1800, 4G LTE2100
Важно! Для подбора оборудования необходимо провести замер сигнала в приложении «ДалСВЯЗЬ». Комплект подходит только для частотного диапазона 1800/2100 МГц!
Комплект разработан для решения проблемы приема слабого сигнала с Базовой станции оператора в удаленных районах, а также для усиления уровня мощности сигнала, ослабленного конструктивными особенностями помещений. Подходит для использования в загородных домах, коттеджах, небольших общественных пространствах
Возможно расширение системы усиления с помощью дополнительных внутренних антенн, а также линейного усилителя (бустера), например, DS-1800/2100-33BST, DS-1800/2100-40BST

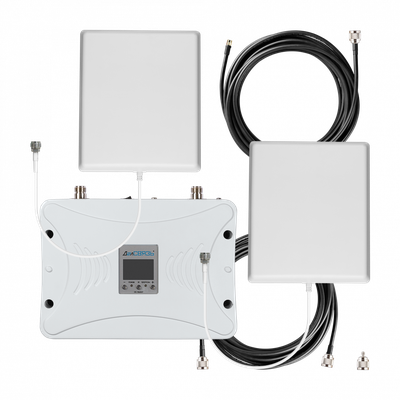

В состав комплекта входит:

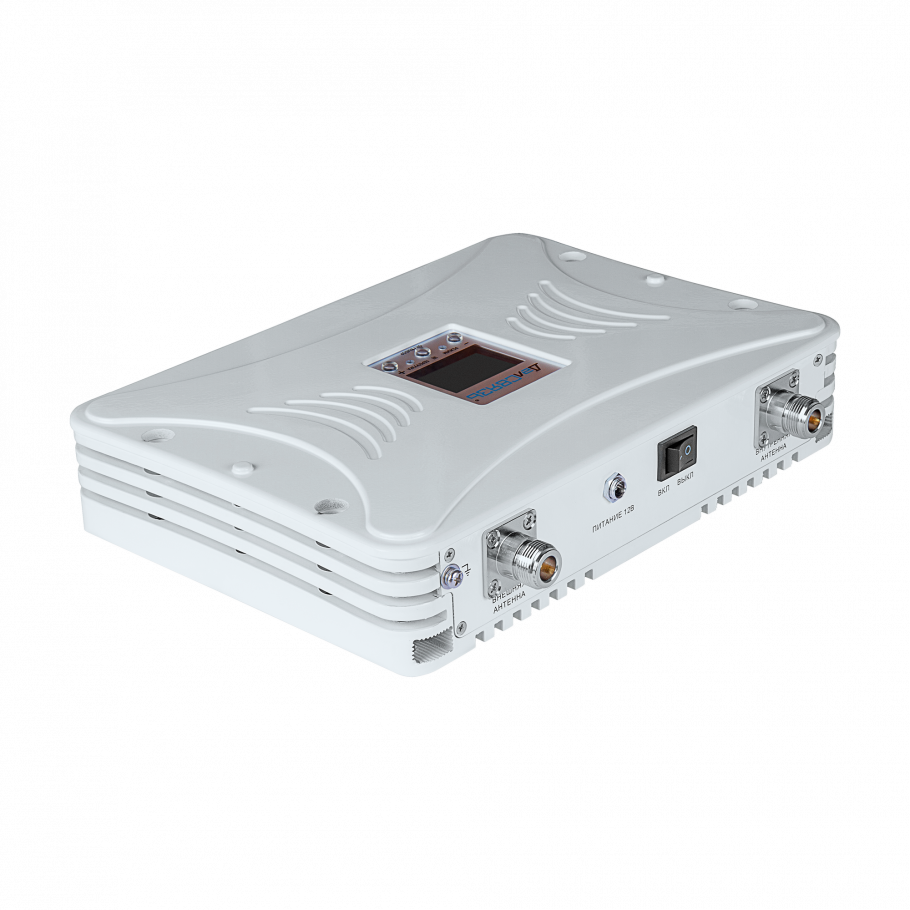

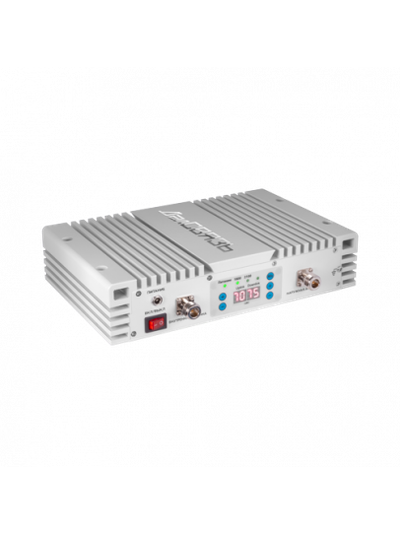

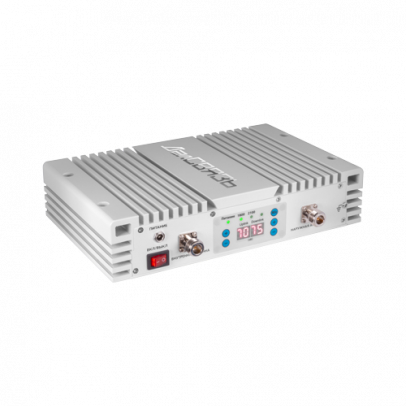

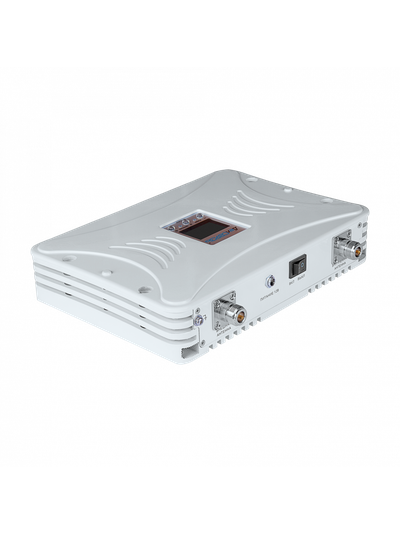

- Усилитель сигнала связи (репитер SMART) DS-1800/2100-23 с мощностью до 23 дБм (200 мВт), позволяет подключить до двух внутренних антенн (в комплектацию входит одна внутренняя антенна)
- Широкополосная панельная внешняя антенна DP-800/2700-7/9 OD, обладает оптимальным коэффициентом усиления, позволяет усилить сигнал с удаленной Базовой Станции

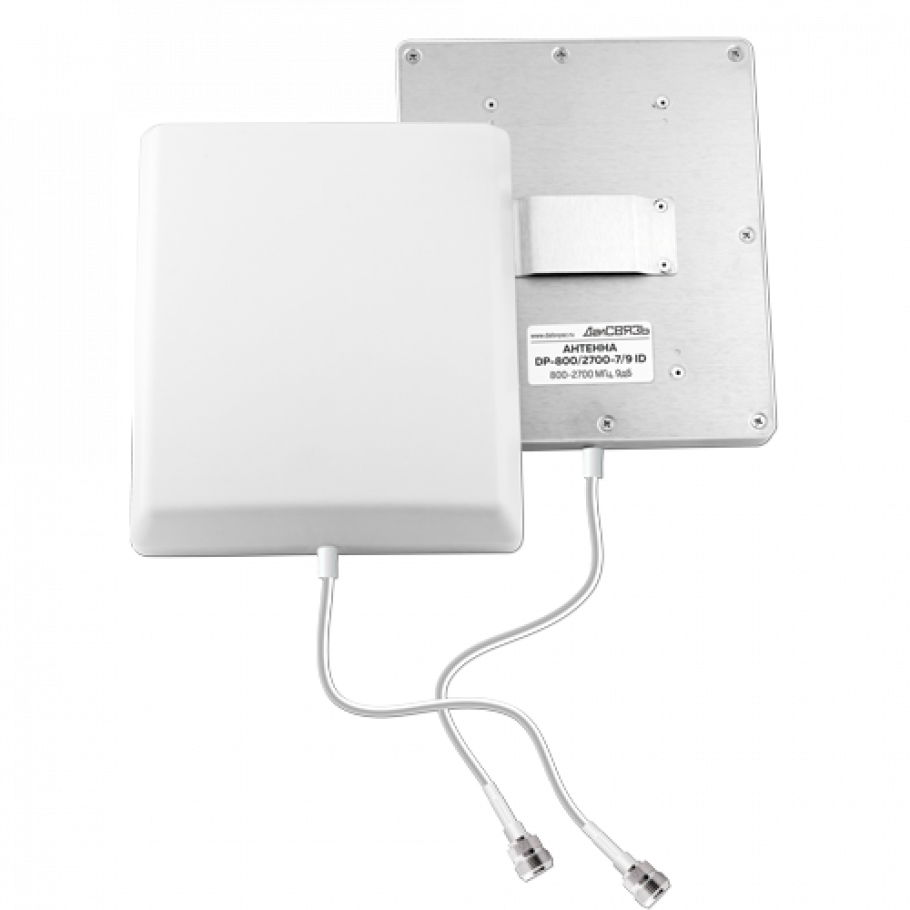

- Внутренняя панельная антенна DP-800/2700-7/9 ID

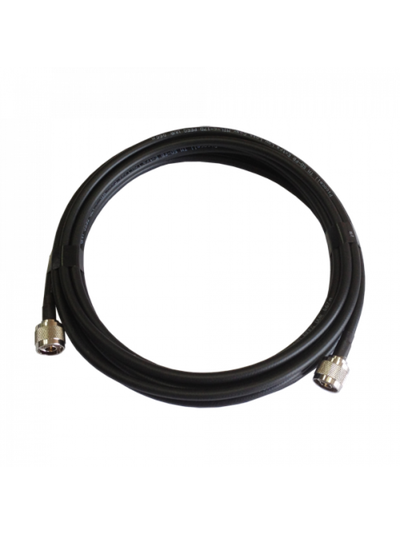

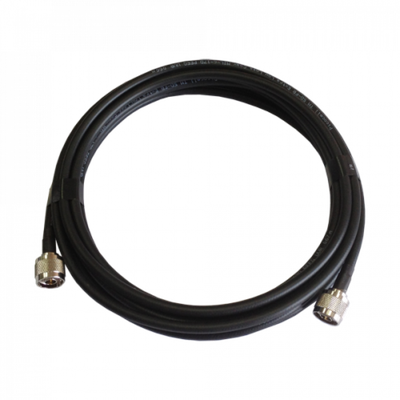

- Кабельная сборка (5 метров) с разъемами N-типа для коммутации репитера и внутренней антенны

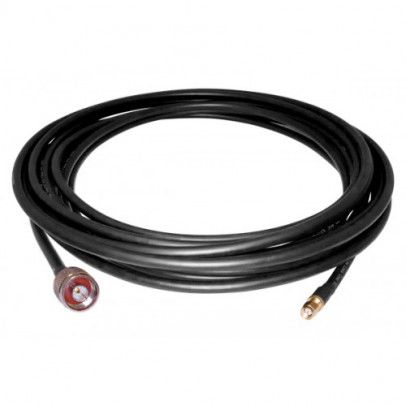

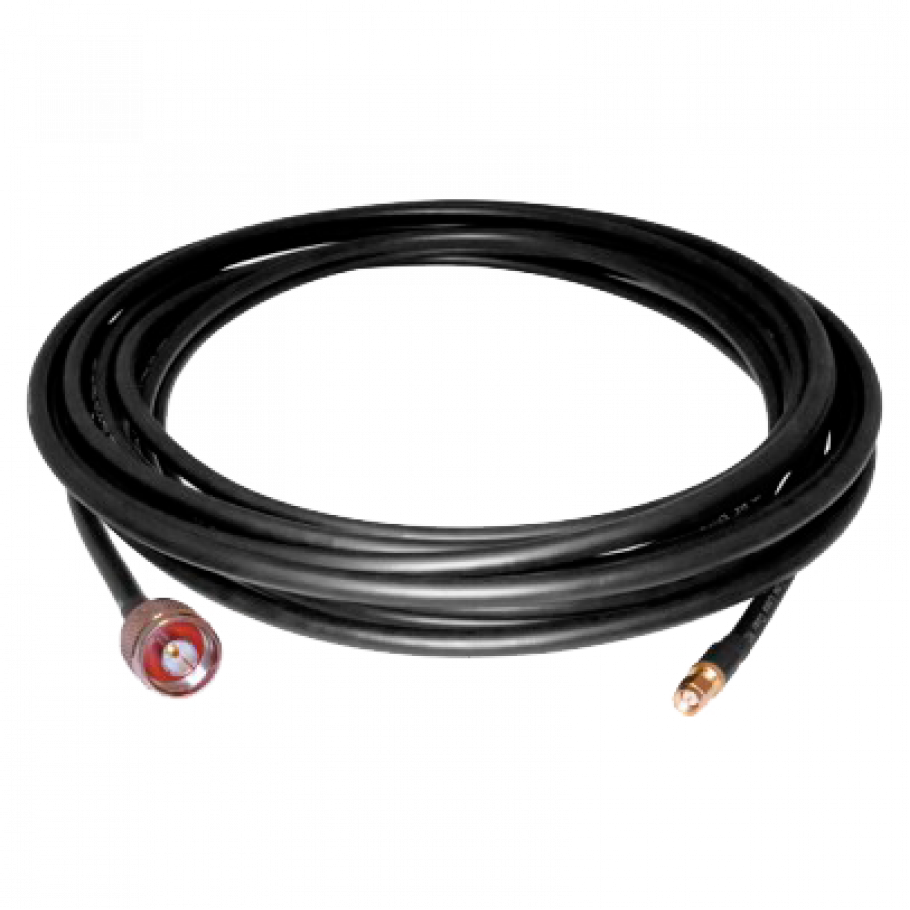

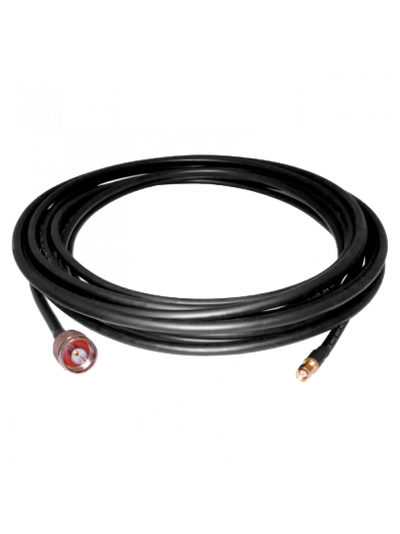

- Кабельная сборка (15 метров) с разъемами N-типа для внешней антенны и SMA-типа для коммутации с репитером. SMA-разъем позволяет осуществить монтаж с минимальным вмешательством в конструкцию помещения (избежать сверления широких отверстий)

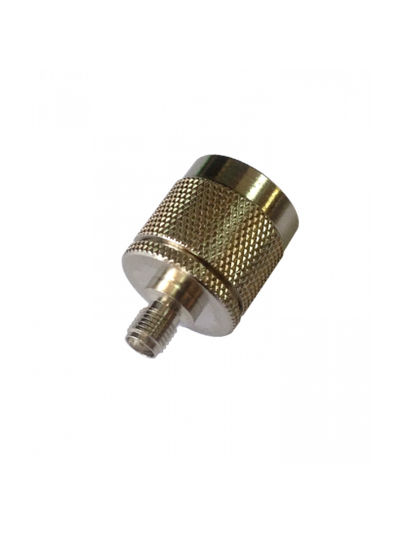

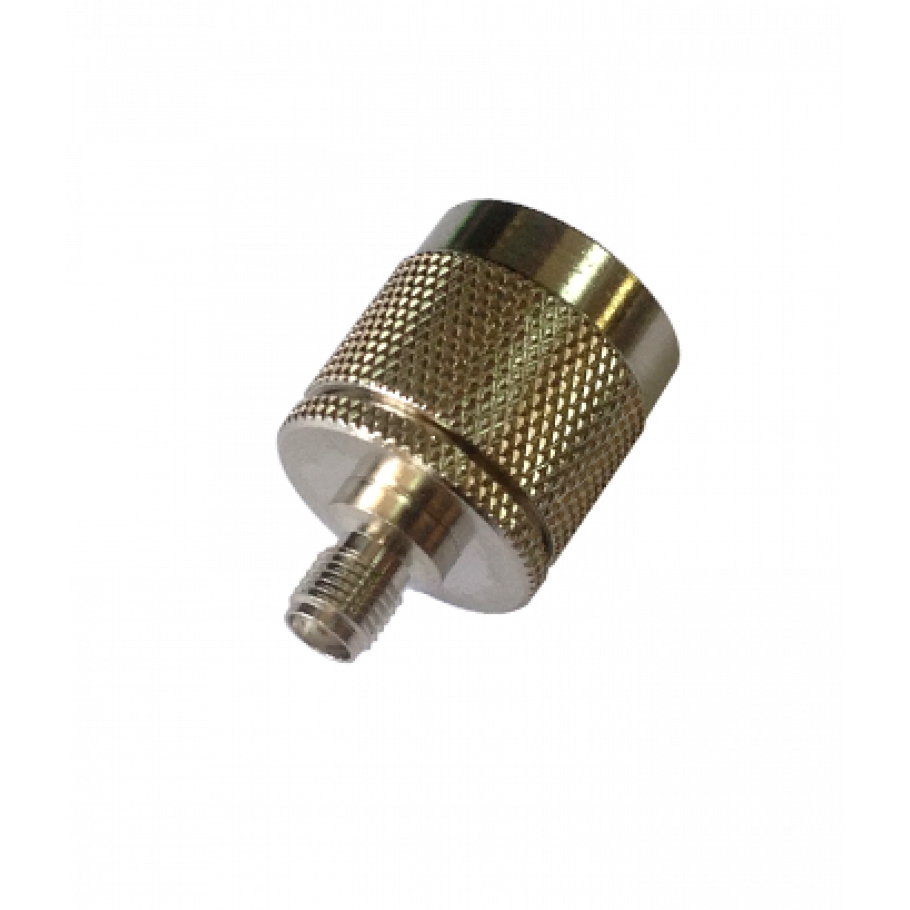

- Переходник SMA-розетка - N-вилка. Служит связующим элементом между кабельной сборкой и усилителем сигнала
*Производитель может изменить комплектацию, не ухудшая потребительских свойств комплекта
Где применять нельзя:
- Помещения площадью более 1000 кв.м.
- Отсутствие необходимого диапазона частот ( 2G GSM1800, 3G UMTS2100, 4G LTE1800)
Рекомендации к монтажу.
Внешняя приёмная антенна располагается от репитера не менее 10 метров.
Внутренняя антенна - расположить как можно дальше от приёмной антенны.
После сборки комплекта, включаем систему (подаём питание). Репитер автоматически сам произведёт необходимые настройки.
Пользуемся в удовольствие.
Внимание!
Стоимость доставки для этой модели не является стандартной, согласуется после заказа. От 1500 р. по Москве.
-
