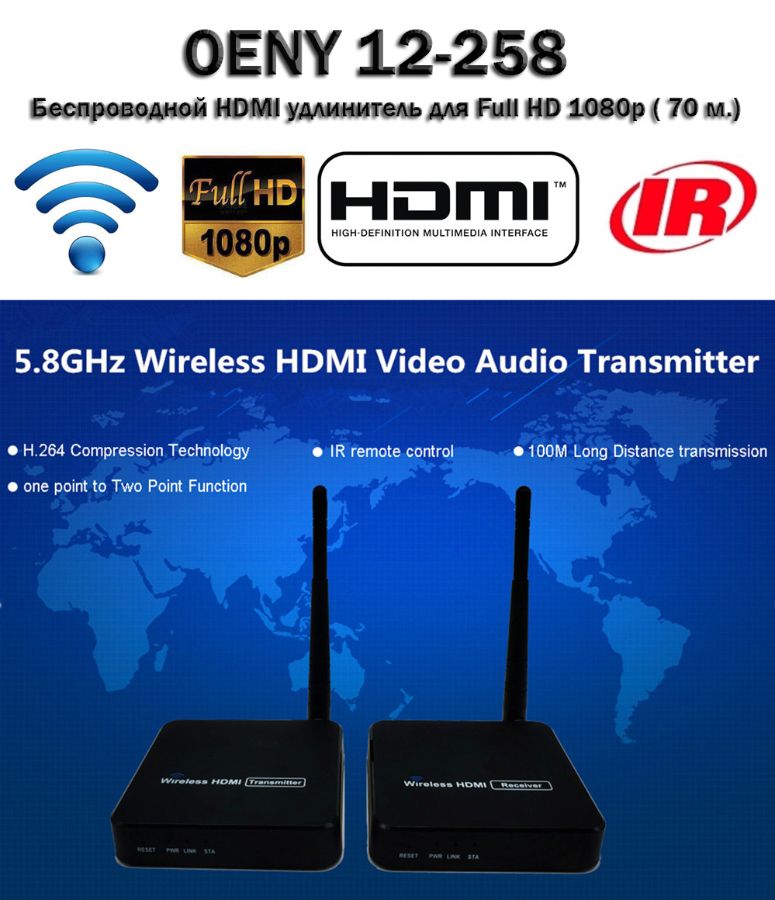

OENY 12-258 беспроводной HDMI удлинитель для Full HD 1080p ( 70 м.)
OENY 12-258 (DT216W(TX.RX)) – Система предназначена для использования на конференциях, публичных выступлениях и при демонстрации видео в Full HD качестве.
• Работает в беспроводном диапазоне 6 ГГц
• Поддерживает разрешение 1080p
• Обеспечивает передачу HDMI-сигнала на расстояние до 70 метров
• Имеет встроенную защиту от помех
• Гарантирует безопасность передачи данных
• Компактный портативный дизайн
• Простая установка по принципу “подключи и работай”
• Устраняет необходимость в сложной проводке
• Позволяет расширить зону трансляции без потери качества
• Реальное расстояние передачи может варьироваться в зависимости от условий окружающей среды
• Препятствия вроде стен, кирпичных перегородок или стеклянных поверхностей могут существенно уменьшить зону покрытия или привести к потере сигнала
• Комплект включает передатчик TX, приемник RX, блоки питания и ИК-порты
Производство OENY, Китай.
OENY 12-258 (DT216W(TX.RX)) – Система предназначена для использования на конференциях, публичных выступлениях и при демонстрации видео в Full HD качестве.
• Работает в беспроводном диапазоне 6 ГГц
• Поддерживает разрешение 1080p
• Обеспечивает передачу HDMI-сигнала на расстояние до 70 метров
• Имеет встроенную защиту от помех
• Гарантирует безопасность передачи данных
• Компактный портативный дизайн
• Простая установка по принципу “подключи и работай”
• Устраняет необходимость в сложной проводке
• Позволяет расширить зону трансляции без потери качества
• Реальное расстояние передачи может варьироваться в зависимости от условий окружающей среды
• Препятствия вроде стен, кирпичных перегородок или стеклянных поверхностей могут существенно уменьшить зону покрытия или привести к потере сигнала
• Комплект включает передатчик TX, приемник RX, блоки питания и ИК-порты
Производство OENY, Китай.
-
Описание
Видео
Стандарты --------- HDMI 1,3; HDCP 1,2
Максимальная частота передачи ------ 165 МГц
Максимальная скорость передачи данных ------ 6,75 Гбит/с

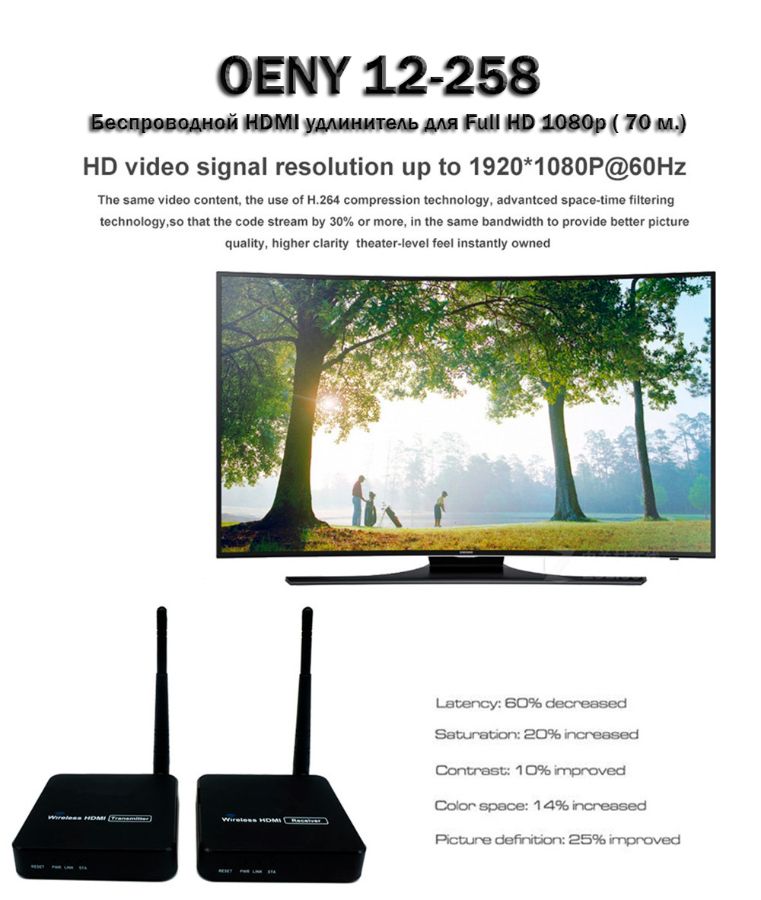

Разрешение ------ 1920X1080P @ 60 Гц
Разъем ----- HDMI-A
Сопротивление -------- 100ΩСжатие форматов ----- технология H.264
Формат аудио: DTS-HD/Dolby-true HD/LPCM7.1/DTS/DSD
Частота дискретизации аудио: 32 кГц, 44,1 кГц и 48 кГц
Низкая задержка: Менее 50 мс;

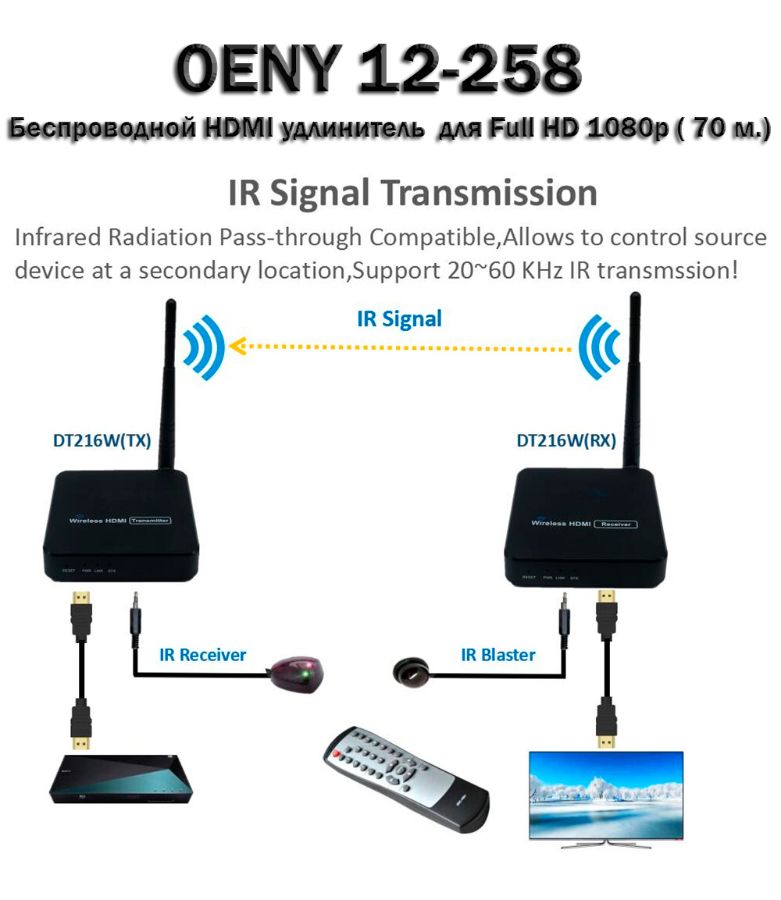

ИК порт
Интерфейс ---- 3,5 мм.
Направление сигнала -------- однонаправленное
Тип сигнала ---------- цифровой
ИК частота -------- 20 ~ 60 кГц
WI-FI мостЧастота ----- 5,8 ГГц
Расстояние передачи -------- 5,8 ГГц: 70 м (Макс: 120 м)Беспроводной стандарт ------ 802.11ac
Мощность радиочастоты ------- 13dbm
Другое
Источник питания ----- Адаптер питания: 5 В/2 А постоянного тока
Мощность рассеивания ------ Макс 6 Вт
Температура работы: -5 ℃ ~ + 70 ℃
Влажность: 5% ~ 90%
Размер 97*97*20 мм.Вес: 1,5 кг.
Особенности:
- Простая установка, не требует WIFI.
- Дальность передачи сигнала 70 м.
- Поддержка видео на максимальное разрешение 1920X1080P @ 60 Гц
- Поддерживает конфигурацию точка-точка , но также поддерживает 1 передатчик к 2 приёмникам
В состав комплекта входит:
- Передатчик TX
- Приемник RX
- Блок питания -2 шт.
- ИК порт - 2 шт.
Беспроводной удлинитель для HDMI
Идеальное решение для захватывающих игр, фильмов и приложений для просмотра видео в реальном времени.
Преимущества
- Несжатый сигнал
- Поддерживается высочайшее разрешение до 1920X1080P @ 60 Гц
- Поддерживает Dolby TrueHD, DTS-HD Master Audio и цифровой LPCM аудиопотоки до 7.1 каналов
- Низкое энергопотребление
- DC2.1 разъем для питания
- Беспроводная передача, экономия средств и отсутствие беспорядка с проводами.
Без задержки, без помех
Частота 6 ГГц меньше используется в домашних условиях, защищает устройство от помех, обеспечивает стабильную и плавную беспроводную передачу. Никаких различий между телевизором / монитором и исходным устройством (например, игровой консолью), идеально подходит для игр.
Выход приёмника HDMI
Пульт управления ТВ - управление через ИК трансмиттеры
Высокая производительность
Яркий A/V мир
Аудио / видео разрешения 1920X1080P 60 Гц могут передаваться без сжатого исходного сигнала.
Цифровой звук с высокой скоростью передачи данных (HBR) делает мир аудио / видео ярче.
Как это работает?
Установка
I. Передатчик HDMI обеспечивает передачу на приёмник сигнала HDMI.2. Подключите удлинитель HDMI приемника к устройству отображения (например, телевизору высокой четкости, настройте инфракрасное излучение для функции управления: расположите передатчик расширителя инфракрасной линии связи у диода приёма (телевизора), подключите передатчик к источнику передачи (ноутбук, медиаплеер, игровая приставка и т.д.) направьте головку инфракрасного излучения на устройство управления инфракрасным приемником.
3. Убедитесь, что передатчик и приемник расположены на эффективном расстоянии, держитесь подальше от источников помех.
4. Включите передатчик и приемник, когда индикатор передачи загорится и начнет мигать, система
работает нормально.
Обратите внимание, что кнопка: сброс предназначена для сброса устройства (то есть отсоединения передатчика и приемника), пожалуйста, терпеливо подождите, пока устройство подключится после загрузки, не нажимайте клавишу СБРОСА.Если нет подключения, пожалуйста, выполните следующую процедуру
1. Подключение питания передатчика и приемника, ожидание яркого освещения STA (индикатора).
2. Используйте кабель HDMI для подключения к порту HDMI передатчика и приемника соответственно
3. Используйте скрепку для бумаги, чтобы нажать кнопку СБРОСА на приемнике.
4. Используя скрепку для бумаги, нажмите клавишу СБРОСА на передатчике
5. Когда индикатор СВЯЗИ (STA) на принимающей стороне и отправляющей стороне загорится, а индикатор STA начнет мигать, сопряжение будет завершено.Возможные конфигурации использования OENY 12-258 и OENY 12-258-2
Внимание!
Комплект включает в себя один передатчик и один приёмник.
Возможна поддержка схемы 1 передатчик - два приёмника (смотрите ниже такую конфигурацию)
!!!!!!!!!!!!!!!!!!!!!!!!!!!!
с 06.02.2023 года производитель изменил корпус изделия. Корпус теперь металлический.
Теперь модель OENY 12-258 (DT216W(TX.RX)) выглядит так
Применение OENY 12-258 (DT216W(TX.RX))
-
Документы
Руководство пользователя OENY 12-258 (DT216W(TX.RX))_EN.pdf1.3 Мб, 01 марта в 11:33
Видео
Стандарты --------- HDMI 1,3; HDCP 1,2
Максимальная частота передачи ------ 165 МГц
Максимальная скорость передачи данных ------ 6,75 Гбит/с
Разрешение ------ 1920X1080P @ 60 Гц
Разъем ----- HDMI-A
Сопротивление -------- 100Ω
Сжатие форматов ----- технология H.264
Формат аудио: DTS-HD/Dolby-true HD/LPCM7.1/DTS/DSD
Частота дискретизации аудио: 32 кГц, 44,1 кГц и 48 кГц
Низкая задержка: Менее 50 мс;
ИК порт
Интерфейс ---- 3,5 мм.
Направление сигнала -------- однонаправленное
Тип сигнала ---------- цифровой
ИК частота -------- 20 ~ 60 кГц
WI-FI мост
Частота ----- 5,8 ГГц
Расстояние передачи -------- 5,8 ГГц: 70 м (Макс: 120 м)
Беспроводной стандарт ------ 802.11ac
Мощность радиочастоты ------- 13dbm
Другое
Источник питания ----- Адаптер питания: 5 В/2 А постоянного тока
Мощность рассеивания ------ Макс 6 Вт
Температура работы: -5 ℃ ~ + 70 ℃
Влажность: 5% ~ 90%
Размер 97*97*20 мм.
Вес: 1,5 кг.
Особенности:
- Простая установка, не требует WIFI.
- Дальность передачи сигнала 70 м.
- Поддержка видео на максимальное разрешение 1920X1080P @ 60 Гц
- Поддерживает конфигурацию точка-точка , но также поддерживает 1 передатчик к 2 приёмникам
В состав комплекта входит:
- Передатчик TX
- Приемник RX
- Блок питания -2 шт.
- ИК порт - 2 шт.
Беспроводной удлинитель для HDMI
Идеальное решение для захватывающих игр, фильмов и приложений для просмотра видео в реальном времени.
Преимущества
- Несжатый сигнал
- Поддерживается высочайшее разрешение до 1920X1080P @ 60 Гц
- Поддерживает Dolby TrueHD, DTS-HD Master Audio и цифровой LPCM аудиопотоки до 7.1 каналов
- Низкое энергопотребление
- DC2.1 разъем для питания
- Беспроводная передача, экономия средств и отсутствие беспорядка с проводами.
Без задержки, без помех
Частота 6 ГГц меньше используется в домашних условиях, защищает устройство от помех, обеспечивает стабильную и плавную беспроводную передачу. Никаких различий между телевизором / монитором и исходным устройством (например, игровой консолью), идеально подходит для игр.
Выход приёмника HDMI
Пульт управления ТВ - управление через ИК трансмиттеры
Высокая производительность
Яркий A/V мир
Аудио / видео разрешения 1920X1080P 60 Гц могут передаваться без сжатого исходного сигнала.
Цифровой звук с высокой скоростью передачи данных (HBR) делает мир аудио / видео ярче.
Как это работает?
Установка
I. Передатчик HDMI обеспечивает передачу на приёмник сигнала HDMI.
2. Подключите удлинитель HDMI приемника к устройству отображения (например, телевизору высокой четкости, настройте инфракрасное излучение для функции управления: расположите передатчик расширителя инфракрасной линии связи у диода приёма (телевизора), подключите передатчик к источнику передачи (ноутбук, медиаплеер, игровая приставка и т.д.) направьте головку инфракрасного излучения на устройство управления инфракрасным приемником.
3. Убедитесь, что передатчик и приемник расположены на эффективном расстоянии, держитесь подальше от источников помех.
4. Включите передатчик и приемник, когда индикатор передачи загорится и начнет мигать, система
работает нормально.
Обратите внимание, что кнопка: сброс предназначена для сброса устройства (то есть отсоединения передатчика и приемника), пожалуйста, терпеливо подождите, пока устройство подключится после загрузки, не нажимайте клавишу СБРОСА.
Если нет подключения, пожалуйста, выполните следующую процедуру
1. Подключение питания передатчика и приемника, ожидание яркого освещения STA (индикатора).
2. Используйте кабель HDMI для подключения к порту HDMI передатчика и приемника соответственно
3. Используйте скрепку для бумаги, чтобы нажать кнопку СБРОСА на приемнике.
4. Используя скрепку для бумаги, нажмите клавишу СБРОСА на передатчике
5. Когда индикатор СВЯЗИ (STA) на принимающей стороне и отправляющей стороне загорится, а индикатор STA начнет мигать, сопряжение будет завершено.

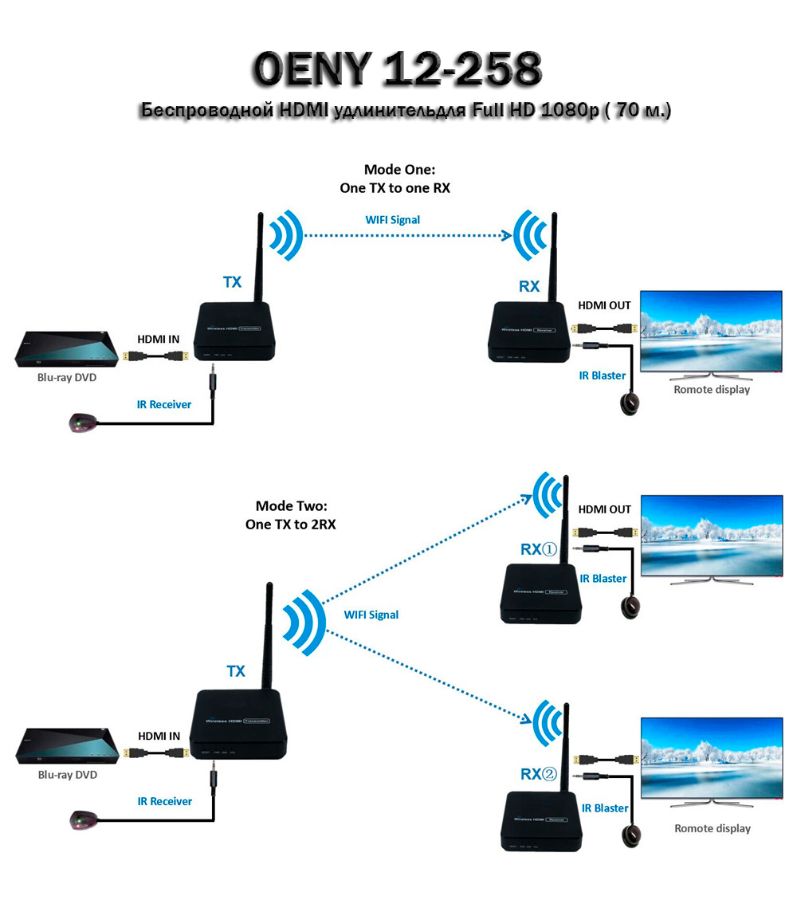

Возможные конфигурации использования OENY 12-258 и OENY 12-258-2
Внимание!
Комплект включает в себя один передатчик и один приёмник.

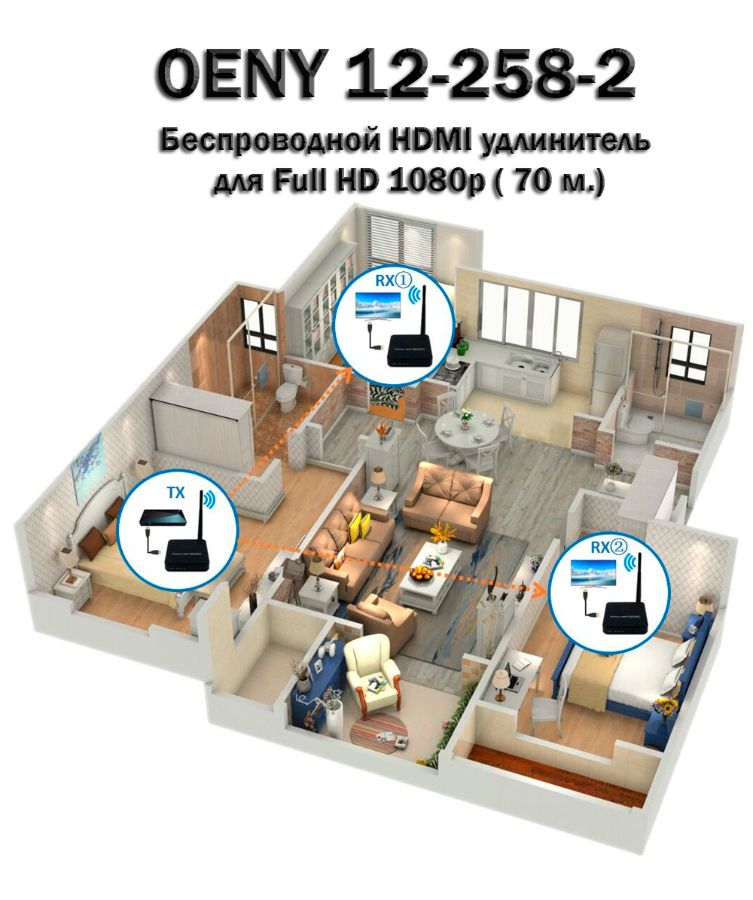

Возможна поддержка схемы 1 передатчик - два приёмника (смотрите ниже такую конфигурацию)
!!!!!!!!!!!!!!!!!!!!!!!!!!!!
с 06.02.2023 года производитель изменил корпус изделия. Корпус теперь металлический.
Теперь модель OENY 12-258 (DT216W(TX.RX)) выглядит так
Применение OENY 12-258 (DT216W(TX.RX))
