Артикул: Petra BB MIMO UniBox-2
Cрок поставки : 27 июня

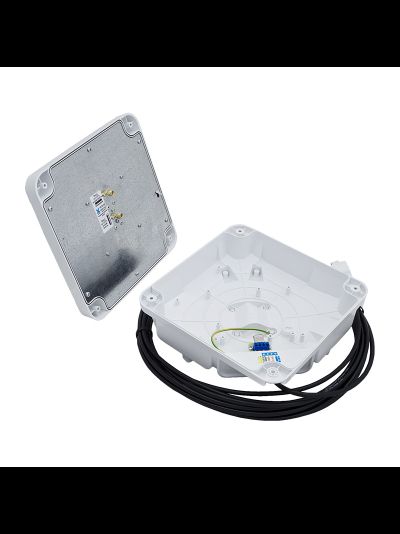

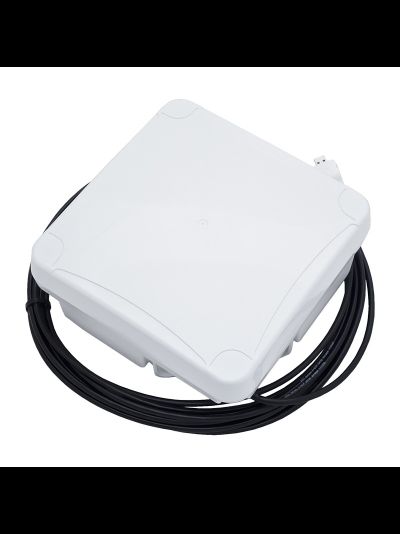

Антенна 3G/4G Petra BB MIMO UniBox-2 (Панельная, 2 х 12-15 дБ, USB 10 м.)

Производительная уличная антенна Petra BB MIMO 2x2 UniBox-2 с гермобоксом для установки любого совместимого 3G/4G-модема. Устройство от фирмы Антэкс позволяет обмениваться сотовым сигналом с базовыми станциями оператора, установленными на удалении до 15 километров. Благодаря поддержке технологии MIMO, удается стабилизировать соединение и повысить скорость мобильного интернета. Поддерживаются наиболее популярные форматы связи 3G и 4G, доступные внутри диапазона частот 1700–2700 МГц.

Панельная антенна гарантирует усиления сигнала в диапазоне от 12 до 15 дБ. Встроенный USB-удлинитель позволяет подключить модем, установленный внутри гермобокса, напрямую к стационарному ПК, ноутбуку или WiFi-роутеру с портом USB. Все необходимые крепежные элементы для установки антенны на кронштейн или мачту уже входят в набор.

Производство Антэкс,  Россия.


Производительная уличная антенна Petra BB MIMO 2x2 UniBox-2 с гермобоксом для установки любого совместимого 3G/4G-модема. Устройство от фирмы Антэкс позволяет обмениваться сотовым сигналом с базовыми станциями оператора, установленными на удалении до 15 километров. Благодаря поддержке технологии MIMO, удается стабилизировать соединение и повысить скорость мобильного интернета. Поддерживаются наиболее популярные форматы связи 3G и 4G, доступные внутри диапазона частот 1700–2700 МГц.

Панельная антенна гарантирует усиления сигнала в диапазоне от 12 до 15 дБ. Встроенный USB-удлинитель позволяет подключить модем, установленный внутри гермобокса, напрямую к стационарному ПК, ноутбуку или WiFi-роутеру с портом USB. Все необходимые крепежные элементы для установки антенны на кронштейн или мачту уже входят в набор.

Производство Антэкс,  Россия.


  • Описание

    Характеристики
    Частотный диапазон 1700–2700 МГц
    Максимальный коэффициент усиления 2 x 12,5–15,5 дБи
    Ширина диаграммы направленности в H-плоскости 29–47°
    Ширина диаграммы направленности в E-плоскости 24–39°
    Уровень боковых лепестков ≤ -12 дБ
    Развязка между портами в диапазоне 2400–2700 МГц ≥ 25 дБ
    Входное сопротивление 50 Ом
    КСВ в рабочем диапазоне частот  ≤ 1,5
    Допустимая мощность 10 Вт
    ВЧ-разъемы 2 x SMA-male
    Длина кабеля 10 м
    Наклон поляризации -45°/+45° (X-pol)
    Крепление на мачту Ø20–52 мм
    Допустимая скорость ветра 25 м/сек
    Материал антенны оцинкованная сталь, латунь
    Материал защитного кожуха поликарбонат+ABS
    Материал крепления сталь
    Класс защиты IP67
    Температура эксплуатации от -60°С до +80°С
    Размер 240 x 240 x 100 мм
    Вес (с креплением) 1900 г
    Комплектация антенна c гермобоксом, USB-удлинитель (10 м), крепление на мачту, инструкция

    Мощная 3G/4G-антенна с гермобоксом

    Гермобокс предназначен для установки внутрь любого USB-модема, оснащенного антенными разъемами. Такая конфигурация обеспечивает сразу несколько преимуществ:


    • модем находится в непосредственной близости от антенны и принимает сотовый сигнал наивысшего качества;
    • модем крепится в гермобоксе, внутрь помещения заводится только USB-кабель, который подключается к конечному устройству (компьютеру, ноутбуку, роутеру);
    • USB-кабель не влияет не качество и скорость мобильного соединения.

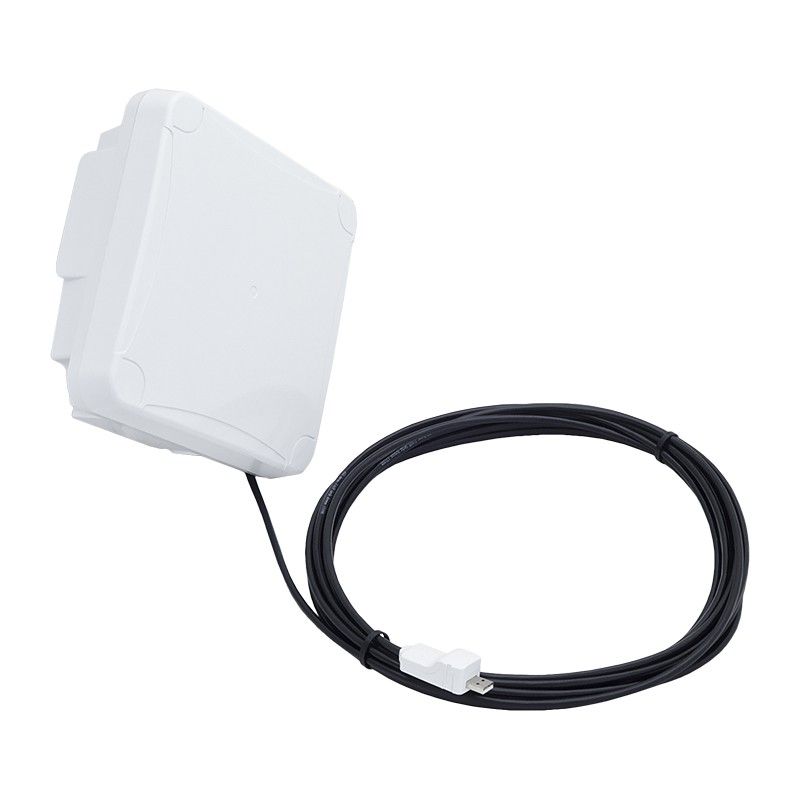

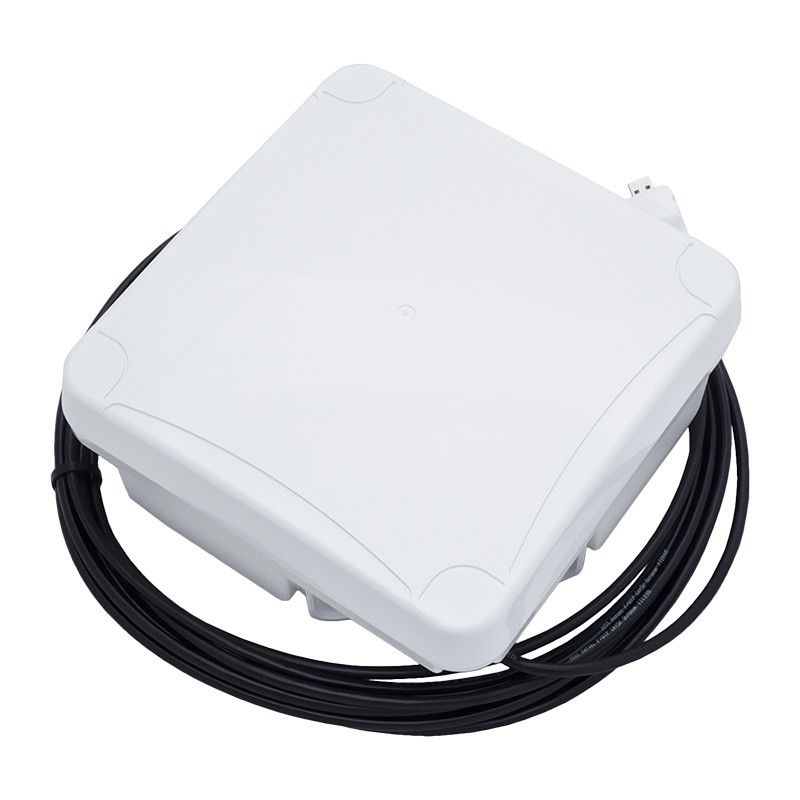

    Petra BB MIMO 2x2 UniBox-2 имеет компактный корпус из пластика размером 240 х 240 x 100 мм. Скромные габариты упрощают монтаж на фасаде с большим количеством углов и декоративных элементов. Стальные излучающие компоненты расположены внутри герметичного корпуса. Антенна изначально адаптирована для работы с сотовыми сетями (наклонная поляризация X-pol) и при стандартном монтаже имеет форму ромба.

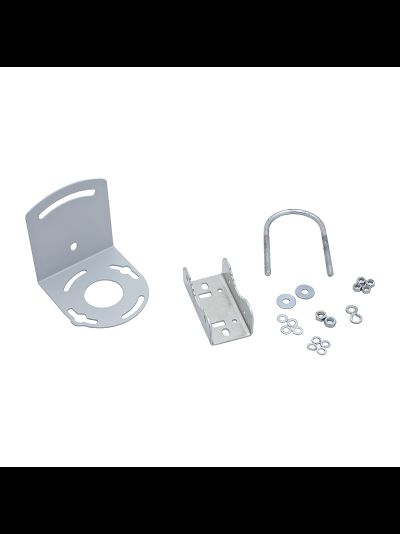

    За счет комплектного крепежа антенну можно зафиксировать на выносной мачте, трубе или фасадном кронштейне диаметром от 20 до 52 мм. Общий вес устройства с крепежом составляет около 1,9 кг.

    Как подключить Petra BB MIMO 2x2 UniBox-2?

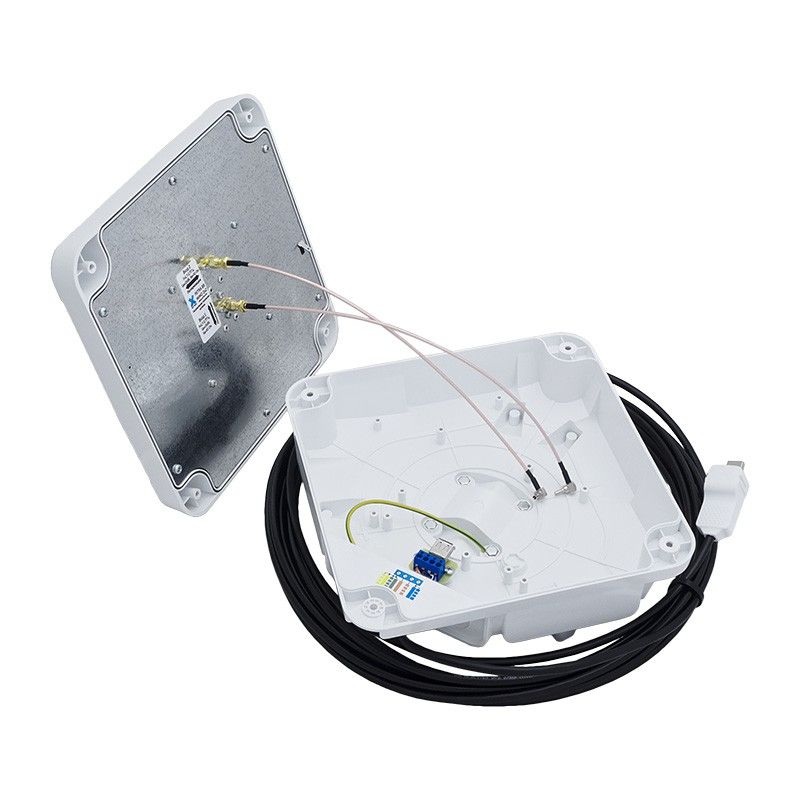

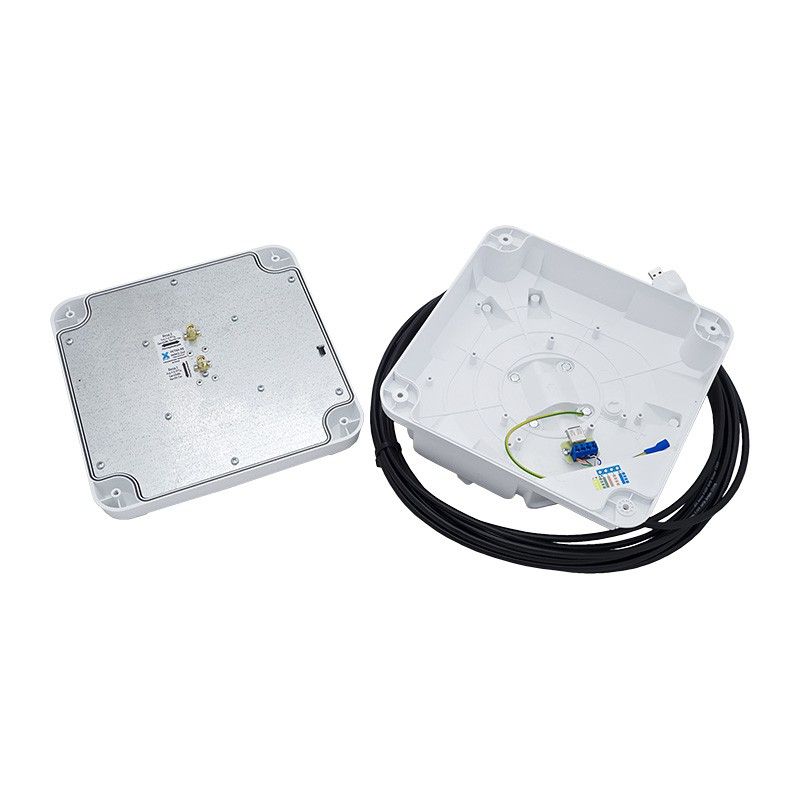

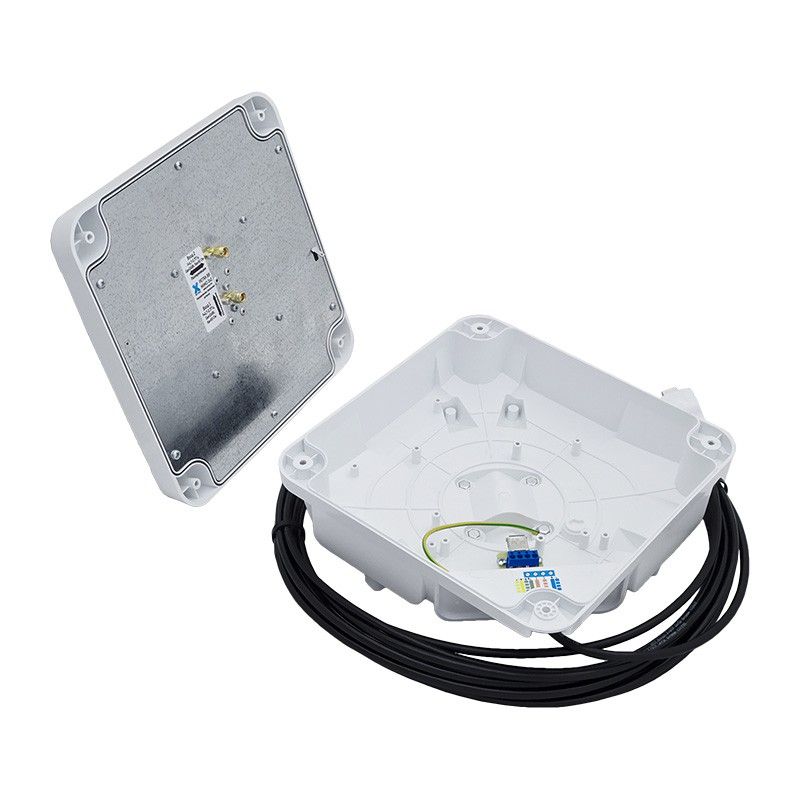

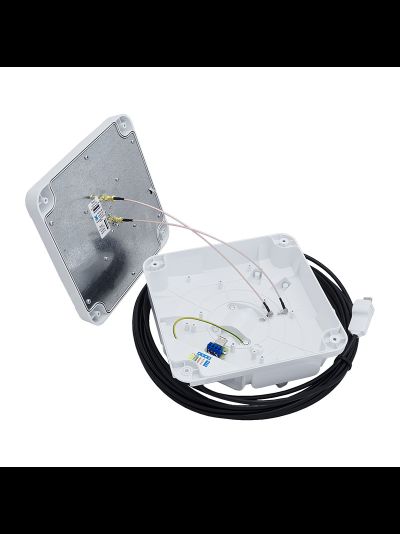

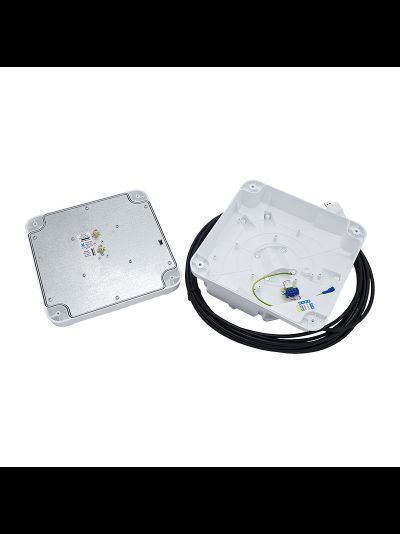

    Внутри гермобокса расположены два антенных разъема SMA-male и USB-порт для установки модема. 3G/4G-модем просто вставляется в USB-коннектор и затем соединяется с антенной при помощи двух переходников-пигтейлов. Использование двух разъемов необходимо, чтобы задействовать технологию MIMO, которая обеспечивает высокую скорость передачи данных в 4G-сетях.

    Поскольку разные модемы могут быть оснащены разными антенными разъемами, пигтейлы приобретаются отдельно. Чтобы купить антенну Petra BB MIMO 2x2 UniBox-2 с пигтейлами, поставьте соответствующий флажок в разделе «Опции».

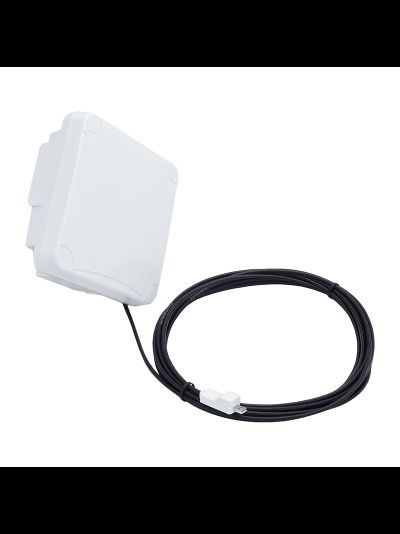

    Использование качественного USB-удлинителя (10 м) гарантирует отсутствие потерь между модемом и абонентом. Кабель уже интегрирован в корпус гермобокса и подключен к USB-разъему.

    В чем отличие Petra BB MIMO UniBox-2 от оригинальной версии UniBox?

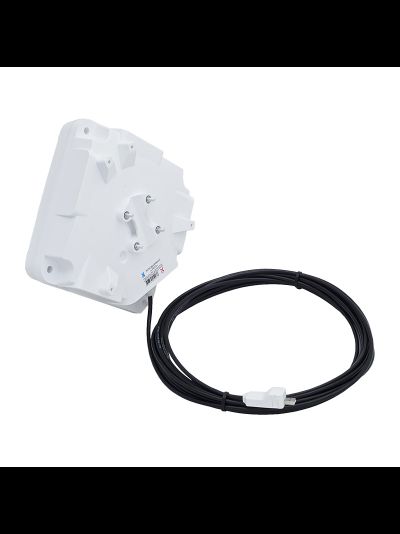

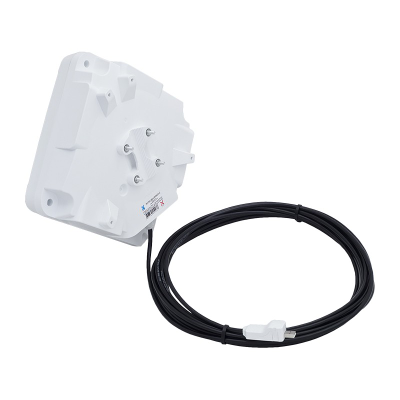

    Единственное отличие UniBox-2 от оригинальной версии заключается в модифицированной задней стороне кожуха. Производитель оптимизировал форму корпуса, добавив возможность крепления антенны к трубе при помощи хомута. Во всем остальном (включая характеристики антенной части) UniBox-2 идентична оригинальной ревизии.
