Артикул: SU-12W(M)
Cрок поставки : 10 декабря

Радиал. Всепогодная направленная антенна для усиления WiFi сигнала (2,4 МГц)

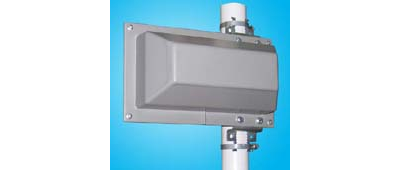

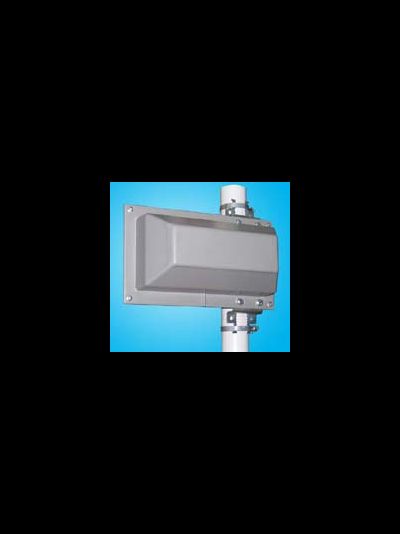

Направленая абонентская антенна SU-12W с усилением 12 dBi имеет всепогодное исполнение благодаря морозоустойчивому чехлу из АБС-пластика. Благодаря своей конструкции (решетки из активных "патчевых" и пассивных элементов) антенна имеет повышенное усиление по сравнению с классическими плоскими антеннами тех же размеров. Кабельный выход выполнен на высококачественном кабеле Huber-Suhner и разъеме Rosenberger, что гарантирует стабильность характеристик.

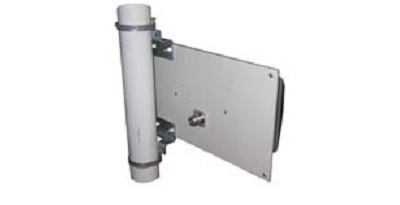

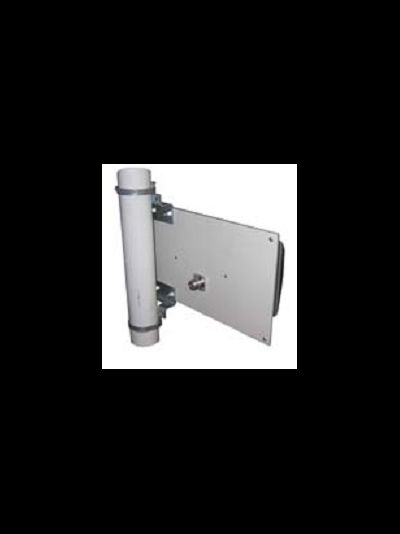

Антенна SU-12W(M) и представляют собой модификацию без кабельного вывода. Панельный разъем N-мама размещен на обратной стороне антенны. Элементы крепежа смещены в сторону для удобства герметизации разъема. По остальным параметрам эта модель полностью идентична традиционным моделям.


Производство Радиал, Россия.

под заказ
10 599

Направленая абонентская антенна SU-12W с усилением 12 dBi имеет всепогодное исполнение благодаря морозоустойчивому чехлу из АБС-пластика. Благодаря своей конструкции (решетки из активных "патчевых" и пассивных элементов) антенна имеет повышенное усиление по сравнению с классическими плоскими антеннами тех же размеров. Кабельный выход выполнен на высококачественном кабеле Huber-Suhner и разъеме Rosenberger, что гарантирует стабильность характеристик.
Антенна SU-12W(M) и представляют собой модификацию без кабельного вывода. Панельный разъем N-мама размещен на обратной стороне антенны. Элементы крепежа смещены в сторону для удобства герметизации разъема. По остальным параметрам эта модель полностью идентична традиционным моделям.


Производство Радиал, Россия.

  • Описание

    Рабочий диапазон частот, МГц 2400-2485
    Усиление, dBi 12
    КСВ, не хуже 1.5
    Отношение вперед/назад, dB 23
    Поляризация вертикальная
    Допустимая мощность, Вт 10
    Сектор излучения в H-плоскости (-3 dB) 29°
    Сектор излучения в E-плоскости (-3 dB) 49°
    Входное сопротивление, Ом 50


    Габариты (ДхШхВ), мм
    284х95х164

    Вес, кг
    0.7

    Допустимая скорость ветра, м/с
    55

    Материал излучателей
    медь

    Материал и цвет РПУ серый АБС-пластик
    Крепеж На мачту 30-220 мм хомутами "Norma" или крепежом СР-55D, CP-115, CP-220
    Для механического наклона ДН используйте наклонный механизм MN-3
    Разъем
    N-мама приборная на обратной стороне антенны

    Диаграмма антенны SU-12W в Е-плоскости

    Диаграмма антенны SU-12W в H-плоскости

Рабочий диапазон частот, МГц 2400-2485
Усиление, dBi 12
КСВ, не хуже 1.5
Отношение вперед/назад, dB 23
Поляризация вертикальная
Допустимая мощность, Вт 10
Сектор излучения в H-плоскости (-3 dB) 29°
Сектор излучения в E-плоскости (-3 dB) 49°
Входное сопротивление, Ом 50


Габариты (ДхШхВ), мм
284х95х164

Вес, кг
0.7

Допустимая скорость ветра, м/с
55

Материал излучателей
медь

Материал и цвет РПУ серый АБС-пластик
Крепеж На мачту 30-220 мм хомутами "Norma" или крепежом СР-55D, CP-115, CP-220
Для механического наклона ДН используйте наклонный механизм MN-3
Разъем
N-мама приборная на обратной стороне антенны

Диаграмма антенны SU-12W в Е-плоскости

Диаграмма антенны SU-12W в H-плоскости
