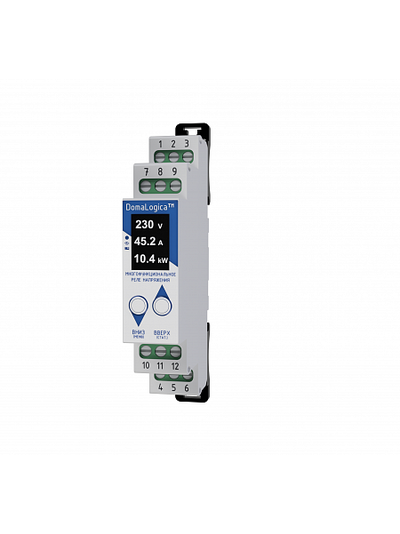

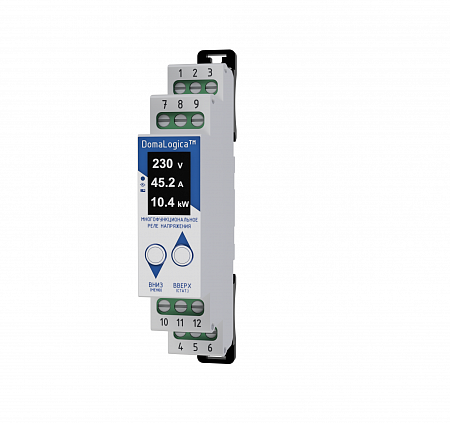

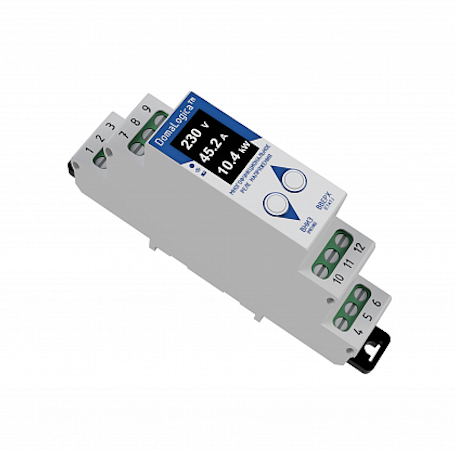

Реле контроля напряжения многофункциональное DVC 0624

Артикул: DVC 0624

7598 руб.

Предполагаемый срок поставки: 25 марта

Заказать

Многофункциональное реле контроля напряжения – это устройство защиты потребителей от скачков напряжения до и после стабилизатора, автоматического включения байпаса и измерения силы тока. РКН DVC 0624 Имеет дополнительный вход к которому подключается выход стабилизатора а также дополнительное реле, которое включит байпас при выходе стабилизатора из строя.

РКН DVC 0624 имеет функцию измерения тока. Ток измеряется при помощи внешнего трансформатора тока. Предел измерения тока при помощи ТТ идущего в комплекте 100А ограничение по кабелю 36мм. Но для измерения тока можно подключить любой внешний ТТ.

Мощность	800 Вт
Номинальное напряжение	220 В

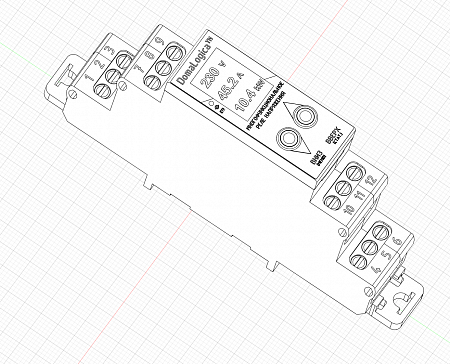

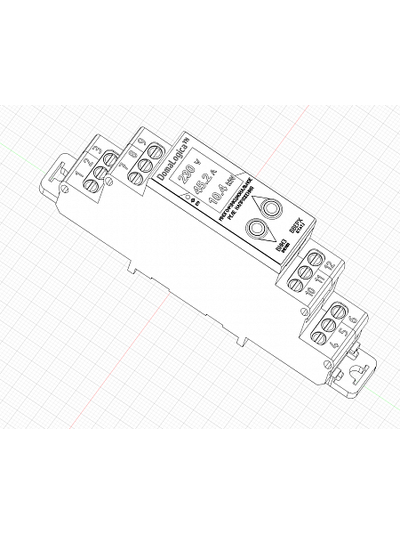

Габариты	96х18х6,8 мм
Время срабатывания по нижнему порогу до < 140 В, сек	0,2
Время срабатывания при достижении нижнего порога до 140 В, сек.	5
Время срабатывания при входном напряжении > 280 В, мс	20
Гистерезис напряжения, В	5
Диапазон регулировки верхнего порога отключения, В	240…280
Диапазон регулировки нижнего порога отключения, В	90…210
Максимальное рабочее напряжение, В	420
Минимальное рабочее напряжение, В	60
Гарантия	1 год

Работа со стабилизатором. При применении стабилизатора возникает вопрос ставить РКН ДО или ПОСЛЕ. Стабилизатор нуждается в защите, поэтому нужно ставить ДО, однако стабилизаторы могут сами являются источниками скачков напряжения, поэтому нужно ставить и после. Специально для таких случаев в DVC 0624 предусмотрен дополнительный вход контроля выхода стабилизатора. РКН с контактором устанавливается до стабилизатора, а выход стабилизатора заводится на специальный вход РКН, при этом РКН учитывает логику работы стабилизатора. Этот вход имеет свои собственные пределы.

Таким образом обеспечивается защита стабилизатора и оборудования после стабилизатора.

Байпас – эта функция обеспечивает автоматический вывод стабилизатора из работы при его выходе из строя, то есть потребитель не останется без защиты и электроэнергии.
