Артикул: SP006
Cрок поставки : 4 января

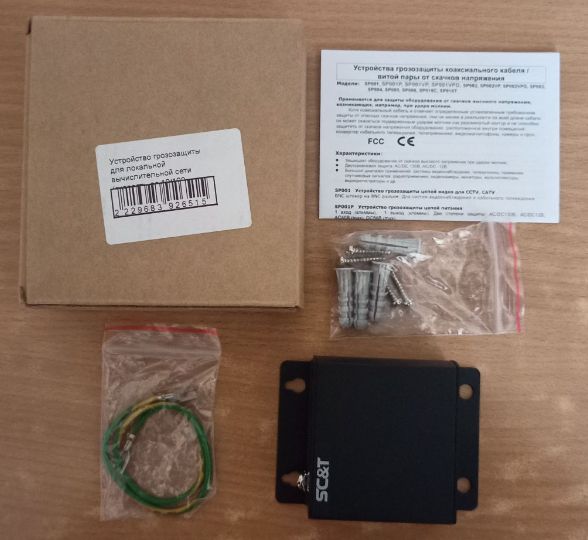

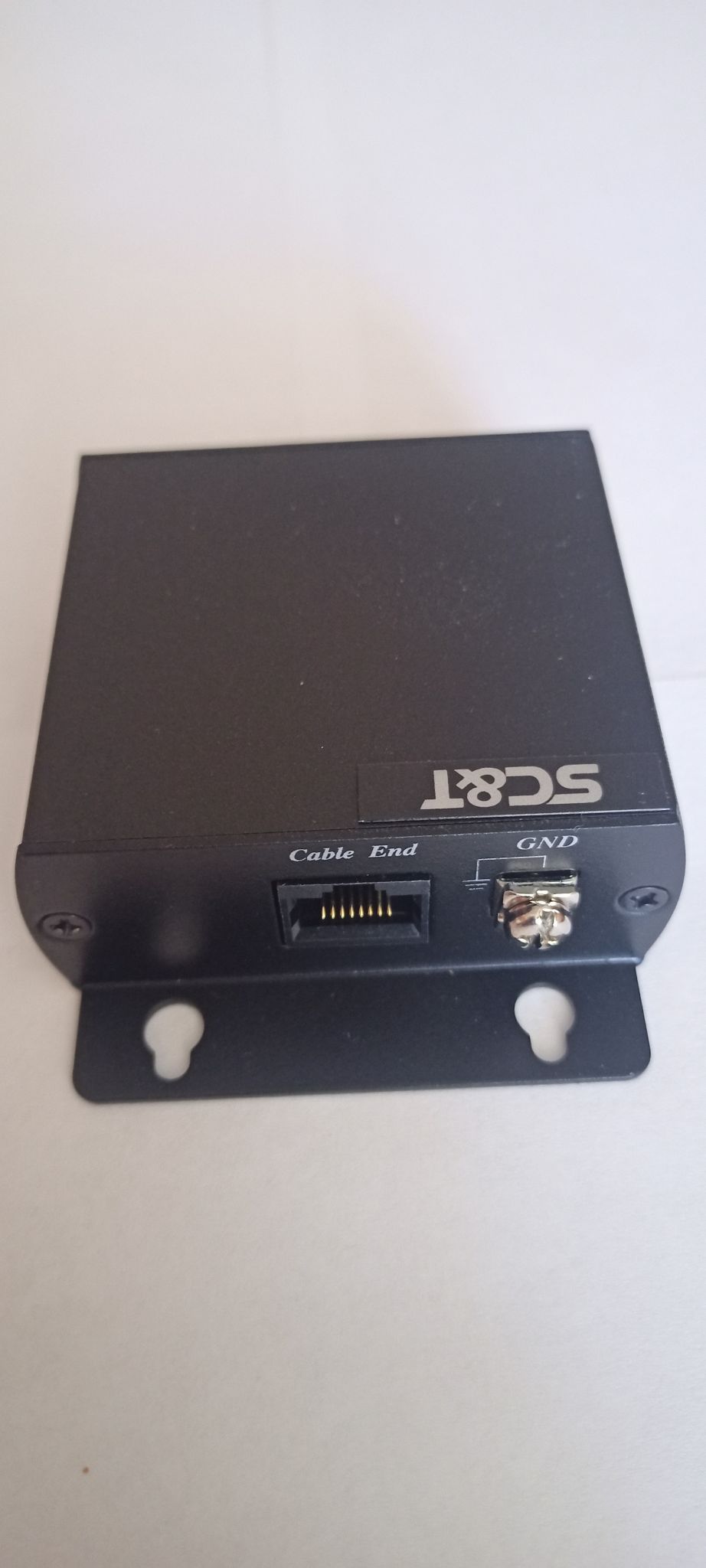

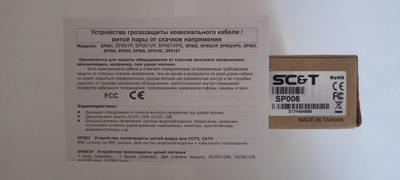

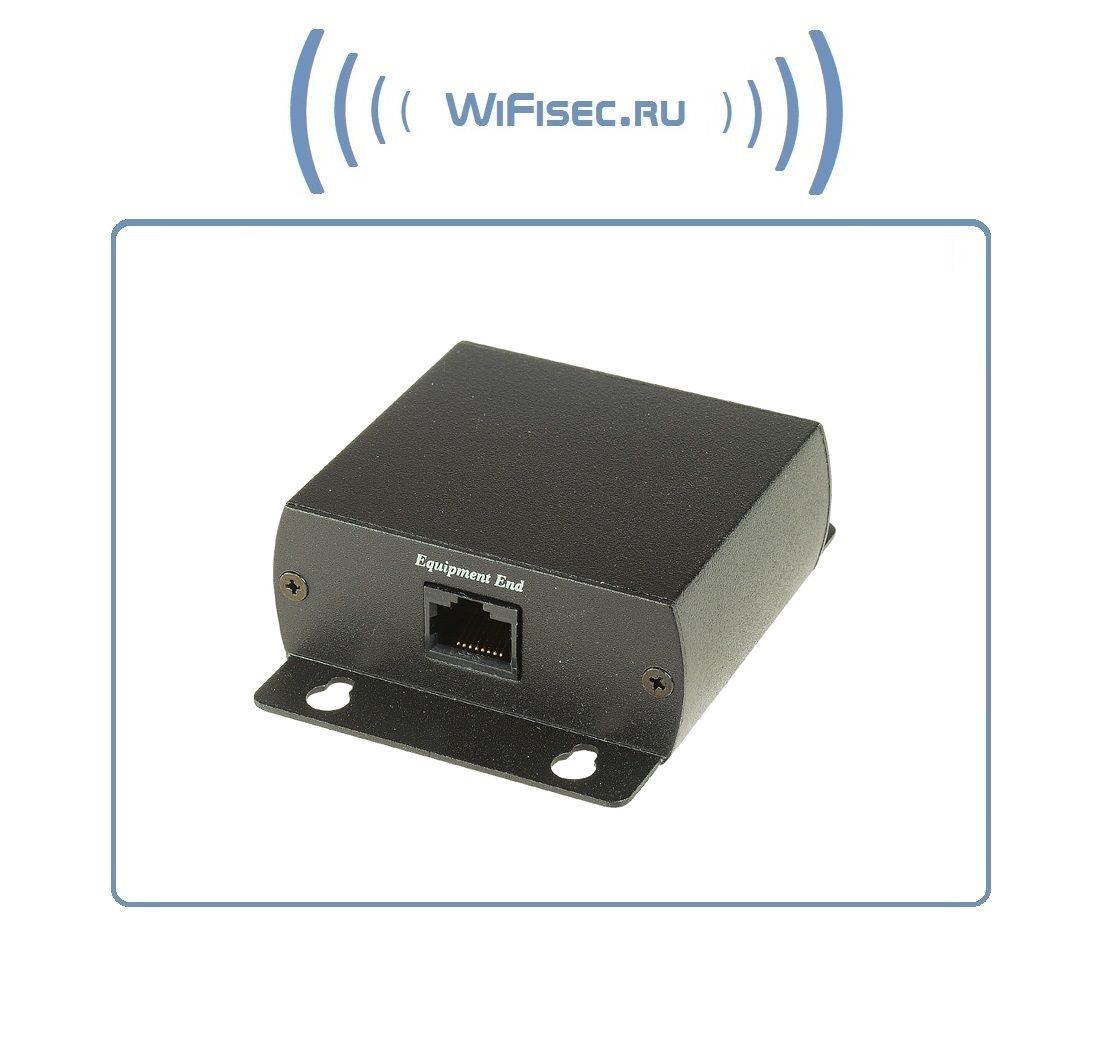

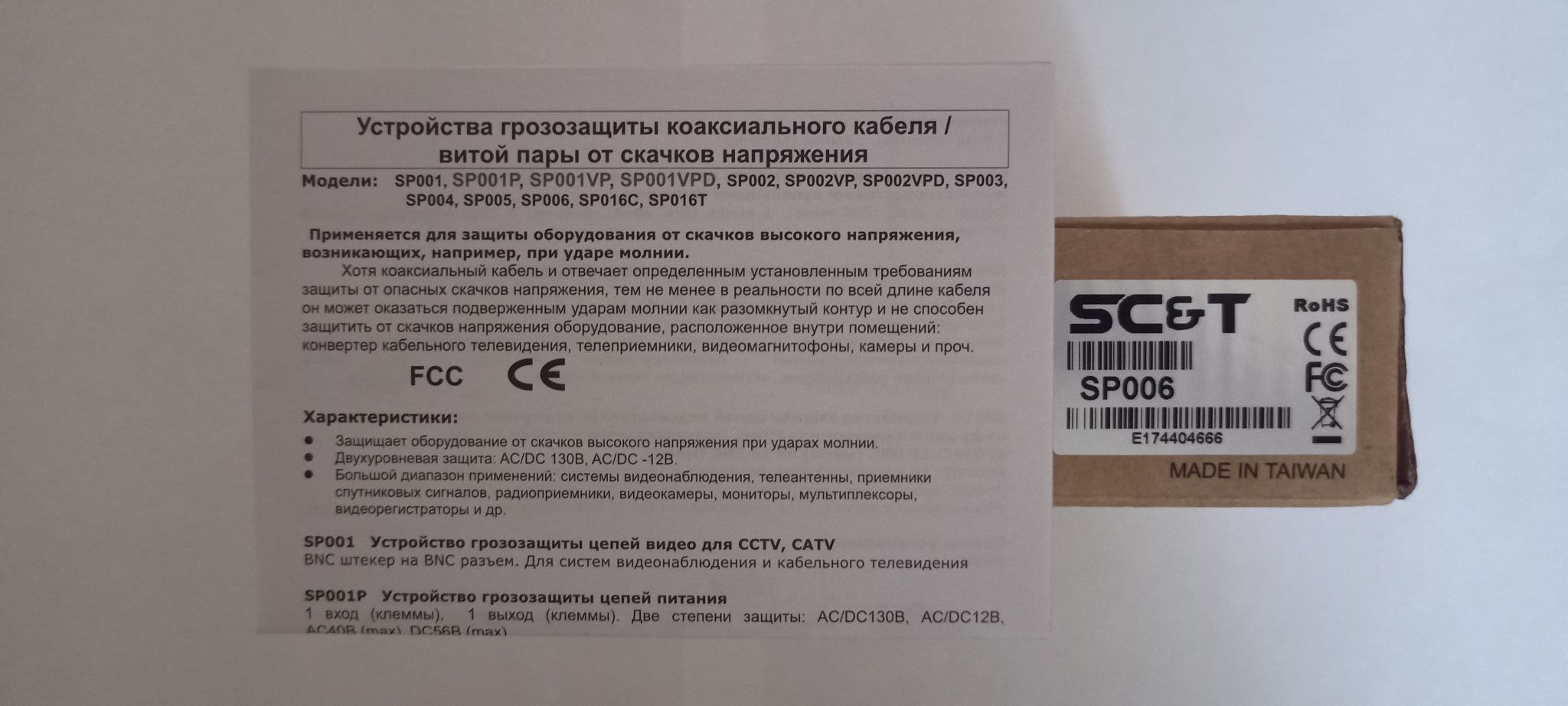

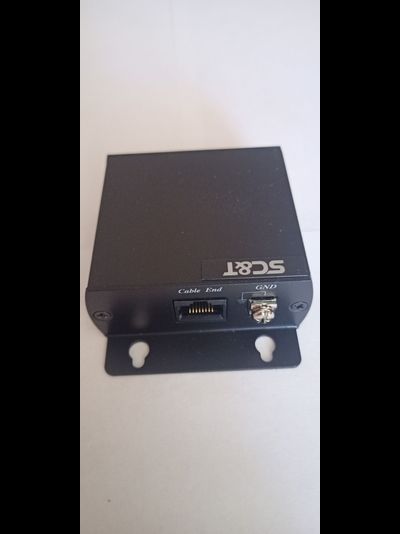

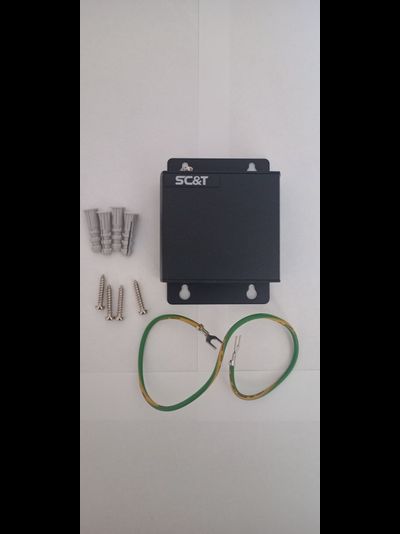

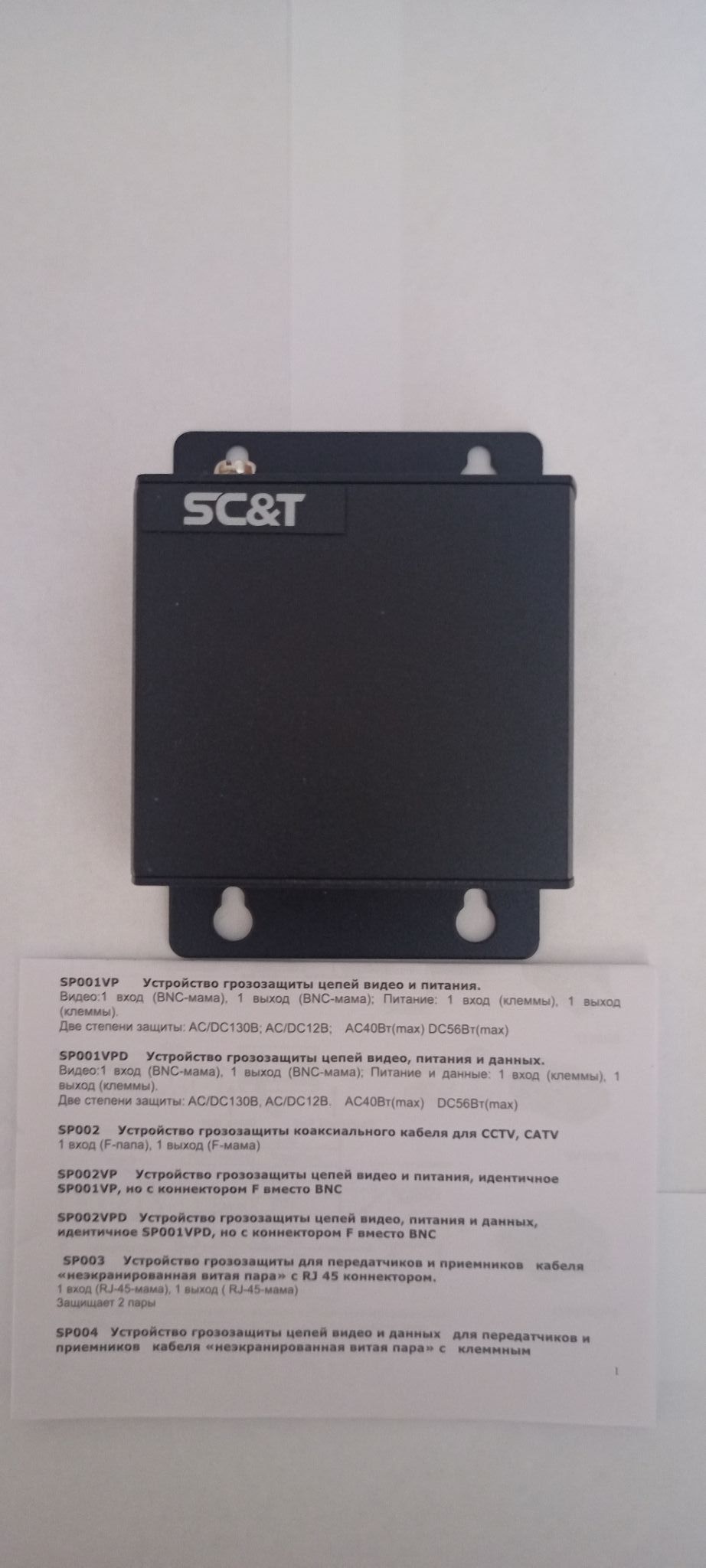

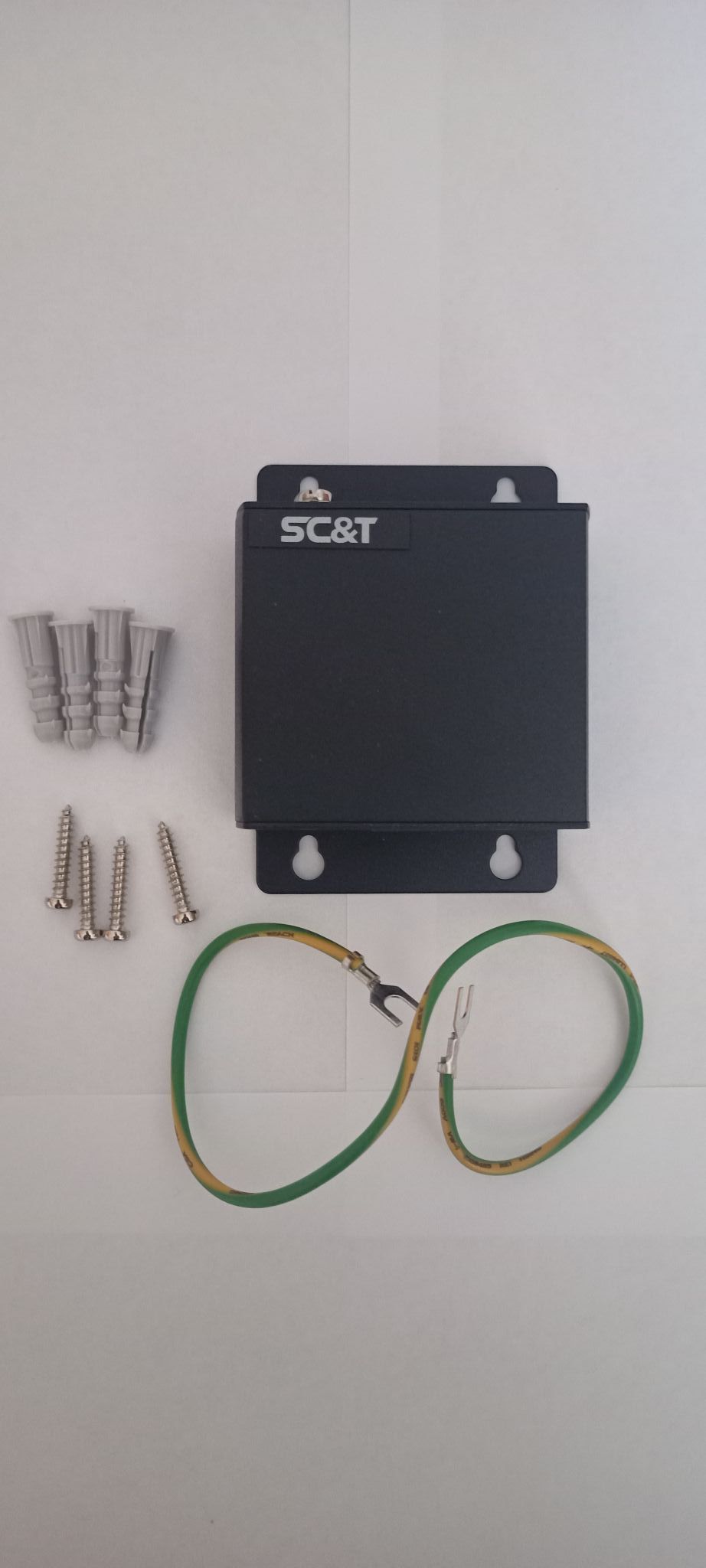

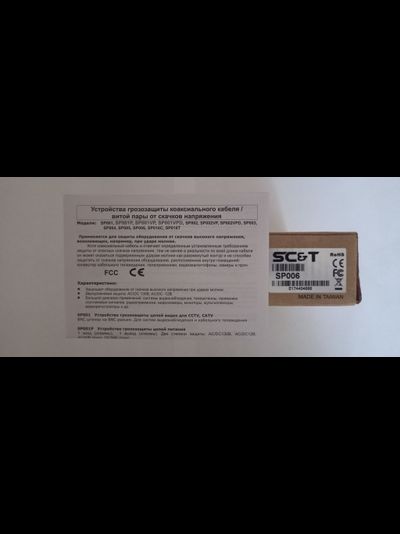

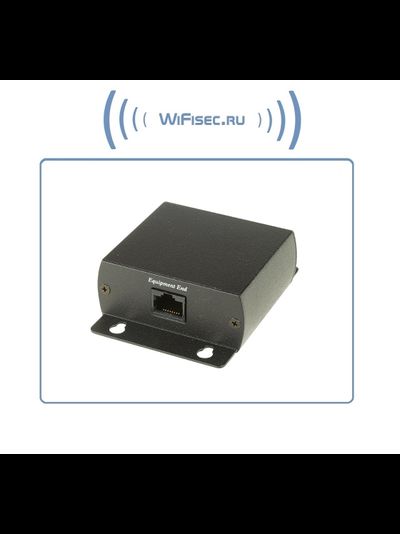

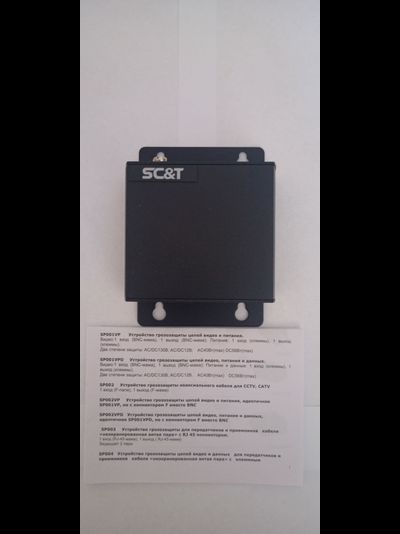

SC&T, Грозозащита витой пары RJ45 разъем SP006

Грозозащита RJ45 защищает оборудование от скачков высокого напряжения при ударах молнии.

Область применения:
-Ethernet сети
-Локальные сети
-Wi-fi сети

Производитель SC&T (Тайвань)

5 880
7 280

Грозозащита RJ45 защищает оборудование от скачков высокого напряжения при ударах молнии.

Область применения:
-Ethernet сети
-Локальные сети
-Wi-fi сети

Производитель SC&T (Тайвань)

  • Описание

    ОСНОВНЫЕ ПАРАМЕТРЫ
    Время реакции на скачок 100 нс
    Максимальный скачок тока 4 кВ
    Время жизни скачка 300 скачков по 100 A/сек
    Нормальное сопротивление
    по коаксиальному кабелю
    10,000 МОм
    Сопротивление скачку ~0 Ом
    Полоса пропускания 0~1 ГГц

    Видеовход / выход - RJ45
    Максимальный  скачок  тока 4 кВ
    Размеры 87x67x27 мм
    Масса 134 г.


    Подключение RJ45 (для TTP414V, TTP414VH)

    Схема
    контакта
    Цвет провода Цепь
    Разьем 1 Бело-оранжевый Цепь1+
    2 Оранжевый Цепь1-
    3 Бело-зеленый Цепь2+
    4 Синий Цепь3+
    5 Бело-синий Цепь3-
    6 Зеленый Цепь2-
    7 Бело-коричневый Цепь4+
    8 Коричневый Цепь4-

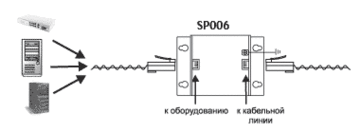

    Схема подключения SP006:

    SC&T, Грозозащита витой пары RJ45 разъем SP006

    SC&T, Грозозащита витой пары RJ45 разъем SP006

ОСНОВНЫЕ ПАРАМЕТРЫ
Время реакции на скачок 100 нс
Максимальный скачок тока 4 кВ
Время жизни скачка 300 скачков по 100 A/сек
Нормальное сопротивление
по коаксиальному кабелю
10,000 МОм
Сопротивление скачку ~0 Ом
Полоса пропускания 0~1 ГГц

Видеовход / выход - RJ45
Максимальный  скачок  тока 4 кВ
Размеры 87x67x27 мм
Масса 134 г.


Подключение RJ45 (для TTP414V, TTP414VH)

Схема
контакта
Цвет провода Цепь
Разьем 1 Бело-оранжевый Цепь1+
2 Оранжевый Цепь1-
3 Бело-зеленый Цепь2+
4 Синий Цепь3+
5 Бело-синий Цепь3-
6 Зеленый Цепь2-
7 Бело-коричневый Цепь4+
8 Коричневый Цепь4-


Схема подключения SP006:

SC&T, Грозозащита витой пары RJ45 разъем SP006

SC&T, Грозозащита витой пары RJ45 разъем SP006
