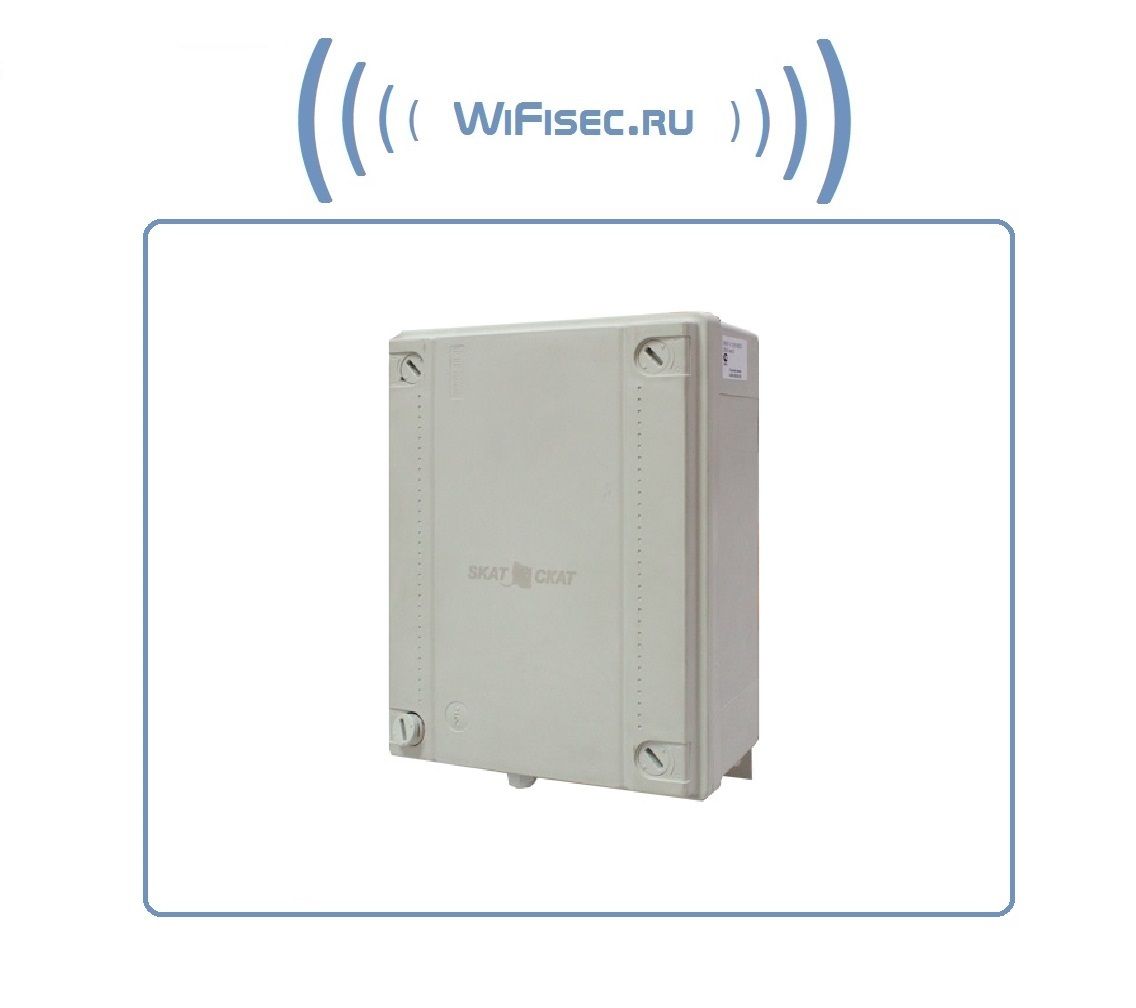

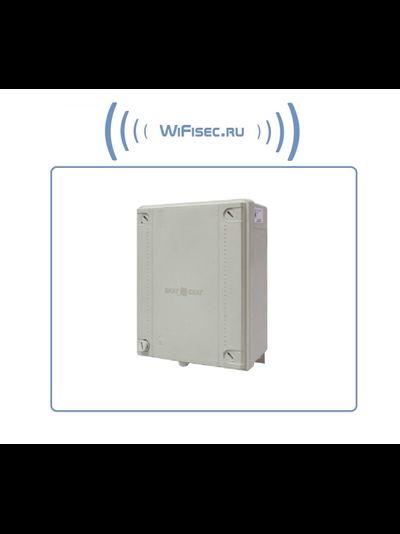

Блок питания уличный с отсеком под аккумулятор 12 В до 3А

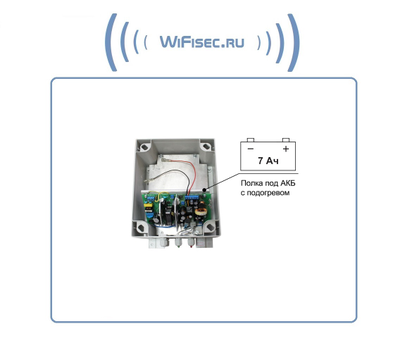

Профессиональный источник питания SKAT-V.12/(5-9)DC-25VA, создан на основе высоконадежных элементов нового поколения. Уличное исполнение позволяет решить задачу питания находящихся на большом удалении от помещений 12 вольтовых потребителей, расположив блок питания рядом с ними и подключив его к линии 220В. Блок питания SKAT-V.12/(5-9)DC-25VA легко и удобно монтировать благодаря продуманной конструкции. Резервное питание потребителей осуществляется от внешнего аккумулятора, который подключается через отдельные контакты и заряжается при наличии напряжения в сети 220В. Аккумулятор так же размещяетс в герметичном отсеке блока питания (покупается отдельно).

Производство Россия.

12 993 ₽

Избранное

Производство Россия.

Описание

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение питающей сети	175...250 В
Постоянное выходное напряжение на выходе OUT1	11-14 В
Постоянное выходное напряжение на выходе OUT2, дискретно регулируемое перемычками и подстраиваемое резистором R60	5/7.5/9
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°С	13.5-14 В
Номинальный выходной ток по выходу OUT1	0...1.85 А
Номинальный выходной ток по выходу OUT2	0...1.65 А (9 В) 0...2 А (7.5 В) 0...3 А (5 В)
Максимальный ток заряда АКБ (ток ограничения заряда АКБ), регулируется перемычками	1.75/0.7/0.5/0.3
Ток потребляемый источником от АКБ в режиме "РЕЗЕРВ" без нагрузки	не более 68 мА
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме "РЕЗЕРВ"	10.5...11 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальных токах нагрузки	не более 30 мВ
Мощность, потребляемая источником от сети	не более 40 ВА
Тип АКБ	свинцово-кислотная 12 В
Рекомендуемая емкость АКБ	7 Ач
Количество АКБ	1
ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ
Температура эксплуатации	-40...+40°С
Масса (без АБ)	1.8 кг (без АКБ)
Габаритные размеры	275 x 200 x 115 мм

Основные особенности

Герметичный корпус
Возможность подключения и зарядки аккумулятора для резервного питания
Защита от перегрузок по напряжению и по току
Защита от короткого замыкания
Защита от глубокой разрядки аккумуляторов
Профессиональный блок питания способен работать в режиме 24/7 без ухудшения параметров

Данный блок питания незаменим при построении охранных систем периметра с большой удаленностью оборудования от сети напряжения, а также подходит для использования с любыми системами (как уличными, так и внутренними), вследствии того, что является самым экономичным и надежным решением для бесперебойного питания.

SKAT-V.12/(5-9)DC-25VA исп.5 источник предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и др. потребителей с номинальным напряжением питания 5 | 7,5 | 9 | 12 В постоянного тока и суммарной мощностью нагрузки до 25 Ватт. Уличное исполнение, корпус класса защиты IP56, под 1 АКБ 7 Ач.

Источник обеспечивает:
• питание нагрузки стабилизированным напряжением по двум выходам согласно п. 2 и п. 3 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
• световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом
• автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
• оптимальный заряд АКБ при наличии напряжения сети
• ограничение степени разряда АКБ при отсутствии сети
• возможность ступенчатого выбора уровня выходного напряжения на втором выходе с помощью перемычки
• возможность ступенчатого выбора уровня тока заряда АКБ с помощью перемычки
• возможность подключения тестера для плавной регулировки напряжения на втором выходе при помощи подстроечного резистора
• возможность подогрева внутреннего пространства, при наличии сети, для поддержания работоспособности источника при снижении температуры

Документы

Сертификат skat_isp5.pdf
117.6 кб, 10 июля в 14:19

Паспорт иделия skat-v12-9-5dc-25va.pdf
254.3 кб, 10 июля в 14:19
