Артикул: DE-WTL-WF03

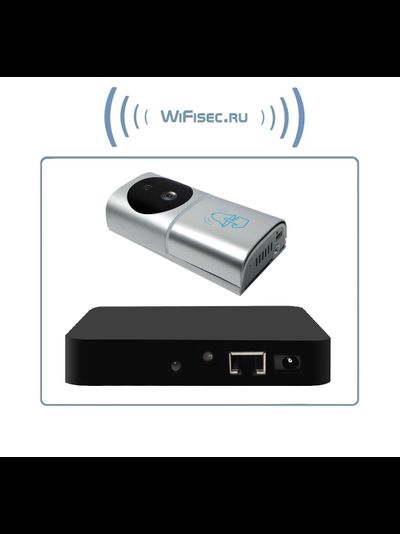

Автономная беспроводная уличная панель вызова с шлюзом LAN с DVR + модуль управления электронным замком, HD (Acebell)

Автономная уличная панель вызова с качеством картинки HD 720P, 1.2 Mp работает по собственной беспроводной связи с шлюзом по частоте 2,4 Ггц на расстоянии до 200 м по прямой видимости.

Шлюз подключается к локальной сети по проводному соединению LAN. Шлюз выдаёт звук вызова и передаёт голосовые сообщения, имеет встроенный видеорегистратор (поддержка карт памяти до 32 Гб).

DE-WTL-WF03 совместим с мобильными платформами под управление ОС Андроид/IOS по сервису p2p.

Ночное видение до 5 м.

Встроенный интерком.

Работает на 1 заряде до 6 месяцев в режиме ожидания.

Модуль управления электронным замком управляется с мобильного приложения.

Один шлюз поддерживает до 8 внешних панелей.

Производство Китай.

Автономная уличная панель вызова с качеством картинки HD 720P, 1.2 Mp работает по собственной беспроводной связи с шлюзом по частоте 2,4 Ггц на расстоянии до 200 м по прямой видимости.

Шлюз подключается к локальной сети по проводному соединению LAN. Шлюз выдаёт звук вызова и передаёт голосовые сообщения, имеет встроенный видеорегистратор (поддержка карт памяти до 32 Гб).

DE-WTL-WF03 совместим с мобильными платформами под управление ОС Андроид/IOS по сервису p2p.

Ночное видение до 5 м.

Встроенный интерком.

Работает на 1 заряде до 6 месяцев в режиме ожидания.

Модуль управления электронным замком управляется с мобильного приложения.

Один шлюз поддерживает до 8 внешних панелей.

Производство Китай.

  • Описание

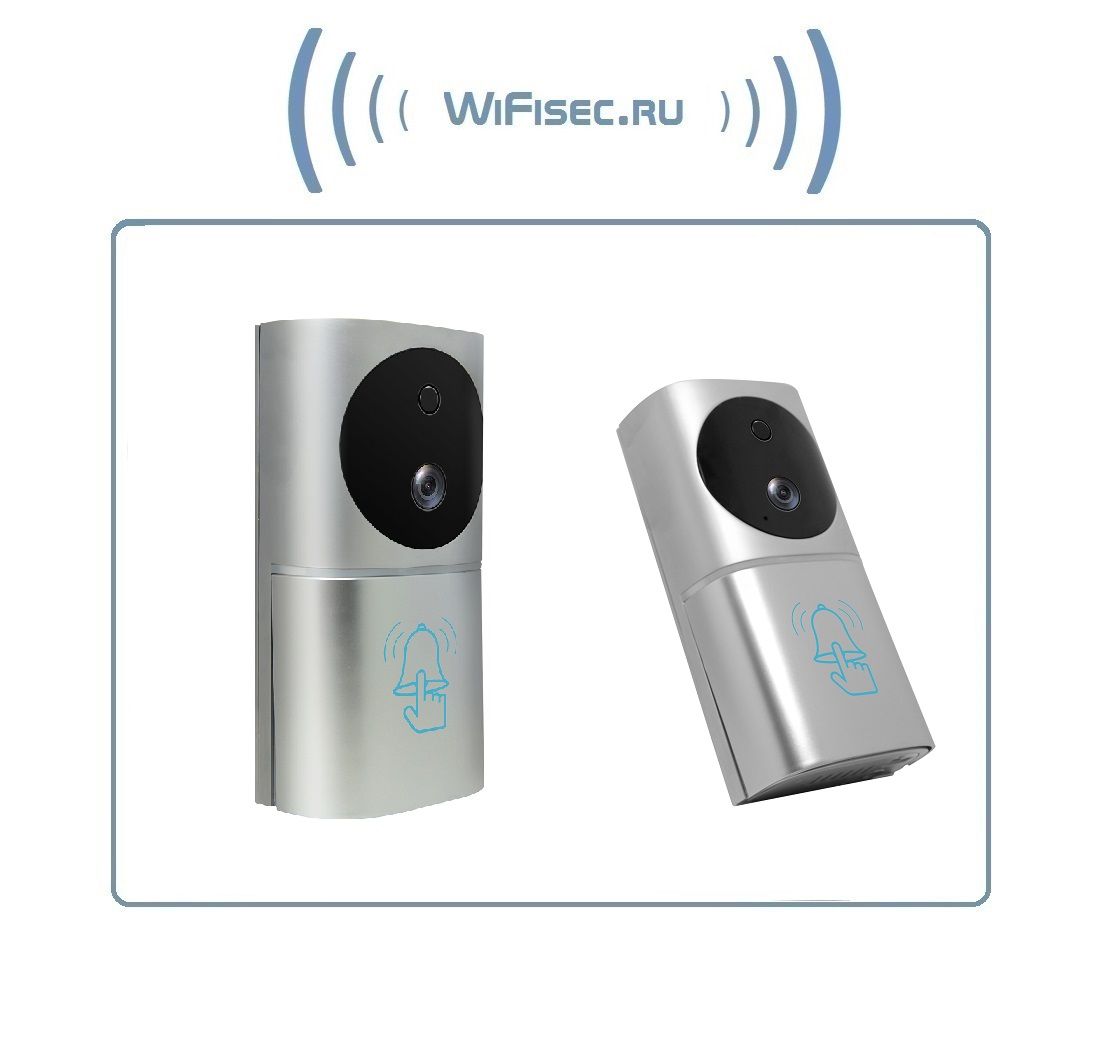

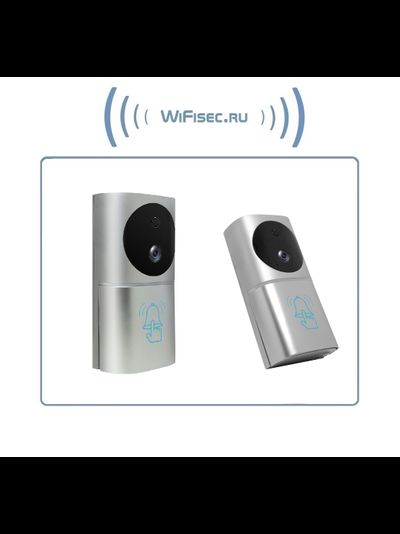

    Вызывная панель
    протокол связи с шлюзом f2f
    Способ соединения с роутером через внешний шлюз по проводному соединению LAN
    Разрешение камеры  1,2 мега пикселей HD 720P

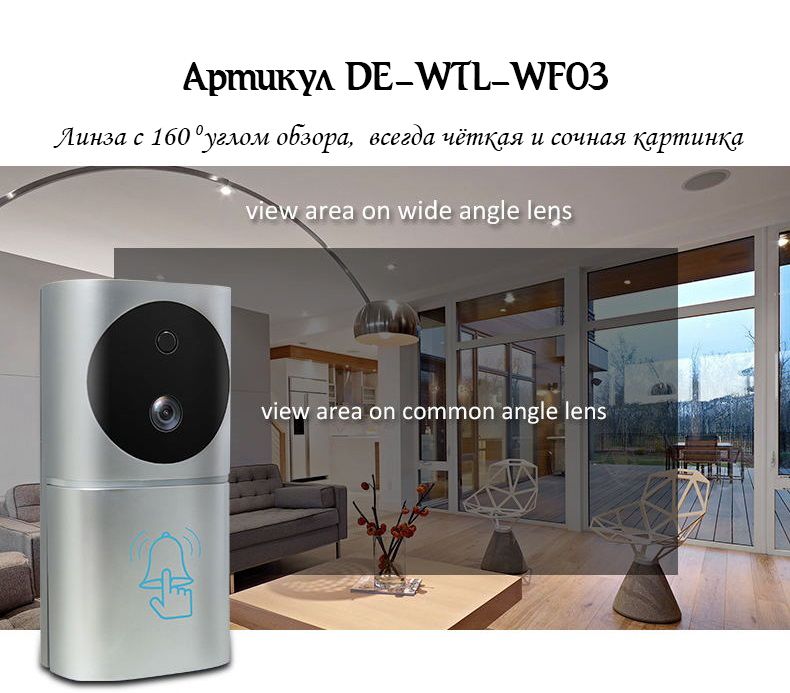

    Угол обзора камеры 160 °
    Разрешение изображения регулируется от 1280 * 720 до 640 * 480
    Макс пользователей на наружный блок  неограниченный
    Обнаружение движения PIR сенсор
    Источник питания 5000 мАч литиевая батарея
    Батарея в режиме ожидания 6 месяцев
    Потребляемая мощность 1W-2W
    Средний ток в режиме ожидания ≤200μA
    Ночное видение 4 ИК диода
    Время для интерком связи 90 секунд
    Рабочая температура -20 ℃ - + 50 ℃
    Класс защиты IP55
    Размер 64,5 * 128 * 30 мм
    Шлюз
    Источник питания DC5V / 1A
    Подключение к сети через сетевой кабель
    объем памяти максимальная поддержка 32 ГБ TF карта
    Поддержка ОС Андроид/IOS
    Одно мобильное приложение, поддержка ШЛЮЗОВ до 8 штук
    Один ШЛЮЗ поддерживает подключение, вызывные панели до 8 штук
    Поддержка ONVIF нет
    Поддержка ВЭБ-клиента нет
    Поддержка софта для ПК нет
    Голсовые сообщения да
    Звонок о событии вызова да
    Регулировка голосвых команд в моб. приложении да (вкл./выкл)
    Эксплуатация от -20~60℃
    Габариты 10*10*1,7 см.
    Модуль управления замком
    Источник питания DC12V / 1A
    Реле комутации  12-24 В
    Паринг с шлюзом
    да
    Степень защиты
    нет
    Эксплуатация при герметизации от -20-50 градС.


    DE-WTL-WF03 Автономная беспроводная уличная панель вызова с шлюзом LAN с DVR

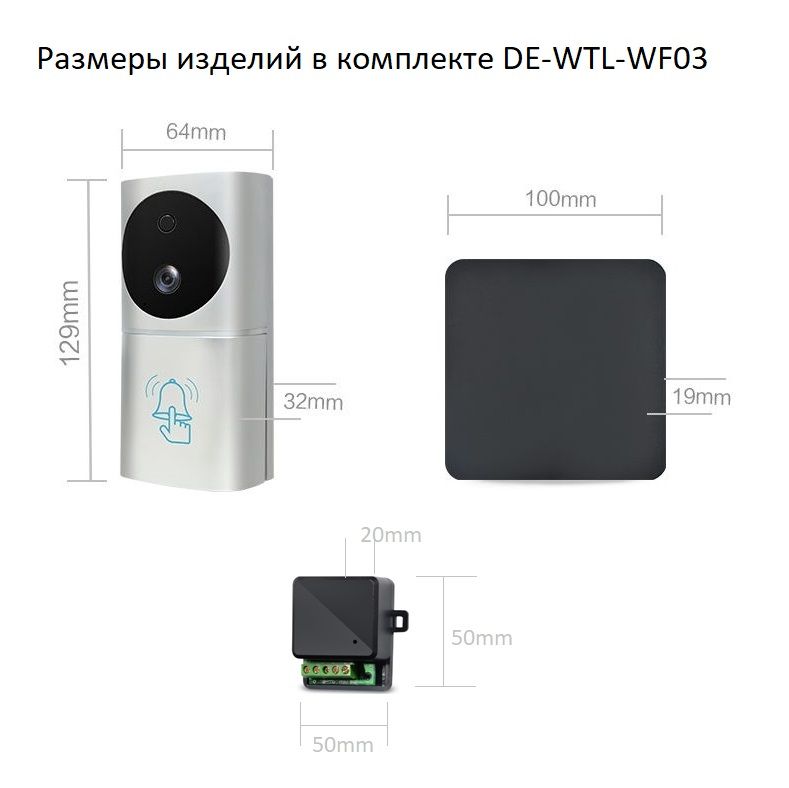

    Размеры изделий в комплекте DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

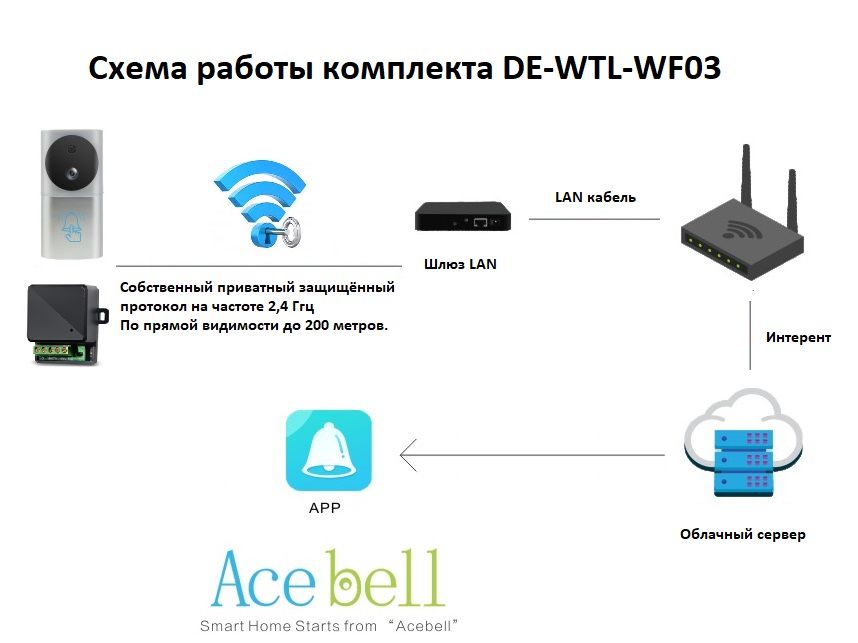

    Принцип работы комплекта DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Вызывная панель устанавливается на улице или в помещении. Питается от встроенного аккумулятора. Связь с локальной сетью производится посредством ШЛЮЗА. Передача данных осуществляется по своему протоколу связи f2f 2.4 Ггц. Дальность связи по прямой видимости до 200 метров (в условиях с препятствиями 20-50 м.).

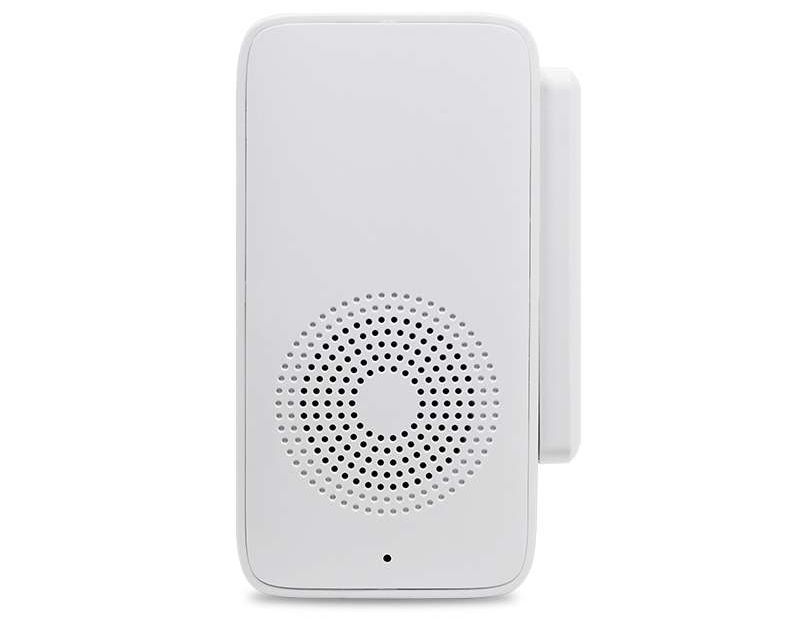

    Модуль управления электронным замком устанавливается непосредственно рядом с электронным замком и рядом с панелью. Связь модуля управления замком производится с панелью вызова и шлюзом по беспроводному протоколу f2f.

    Шлюз подключается к локальной сети по проводному соединению (кабель в комплекте).

    Вы интегрируете ваш шлюз с мобильным приложением AceBell.

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

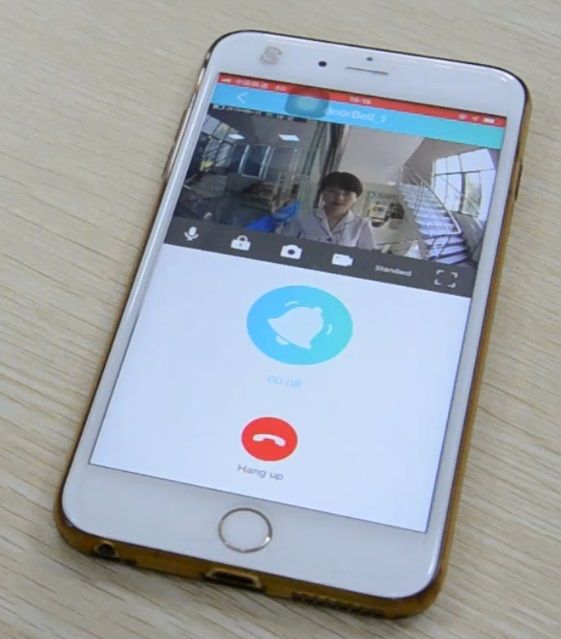

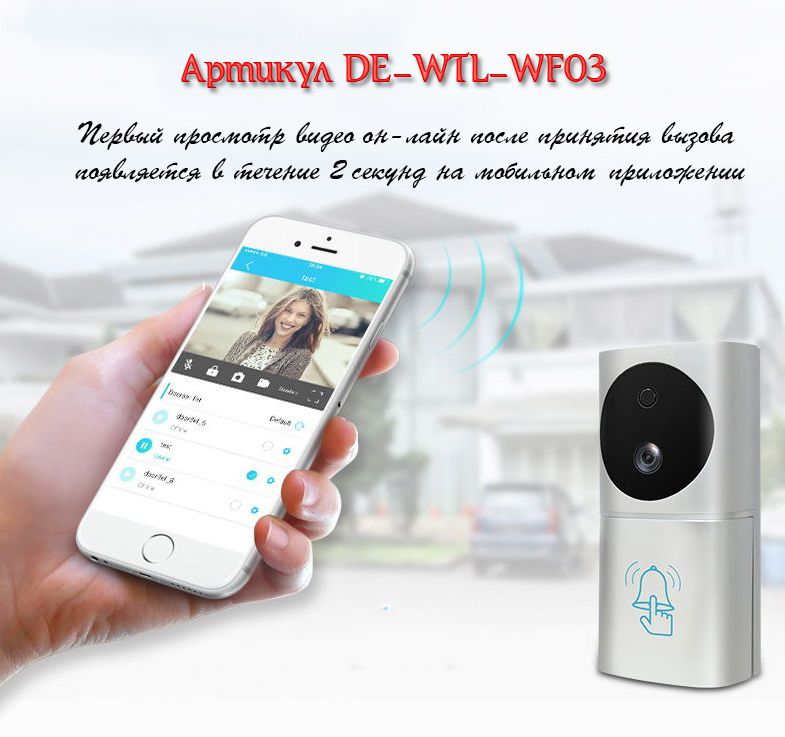

    Гость нажимает кнопку вызова, вы автоматически (до 2 сек.) получаете ПУШ уведомление на мобильное устройство, одновременно ШЛЮЗ играет мелодию вызова и сообщает о госте.

    Нажимаете на ПУШ уведомление, попадаете на экран мобильного клиента AceBEll.

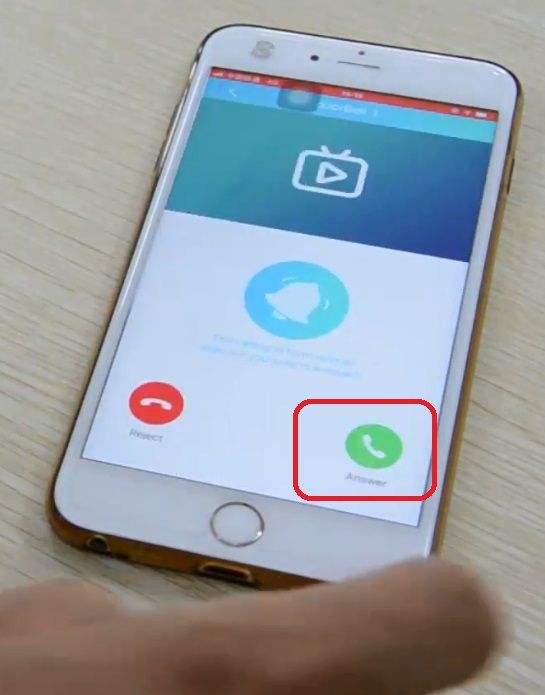

    Нажимаете на кнопку принять вызов

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Попадаете на окно диалога

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    если необходимо, даёте команду на открытие замка

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

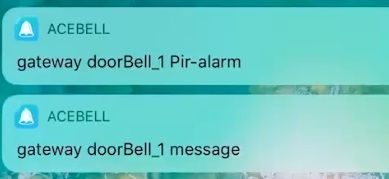

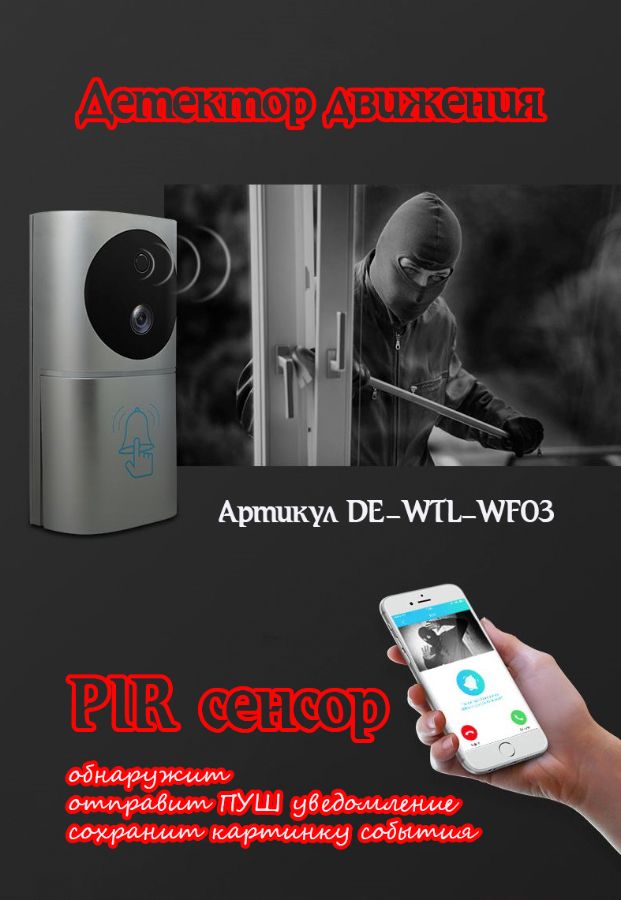

    Если вы установили детектор движения, то вы получите ПУШ уведомления о событии движения

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Разумеется, все события, вызов, детектор движения автоматически включают запись на карту памяти, встроенный видеорегистратор находится в ШЛЮЗЕ - что защищает архив данных от посторонних.

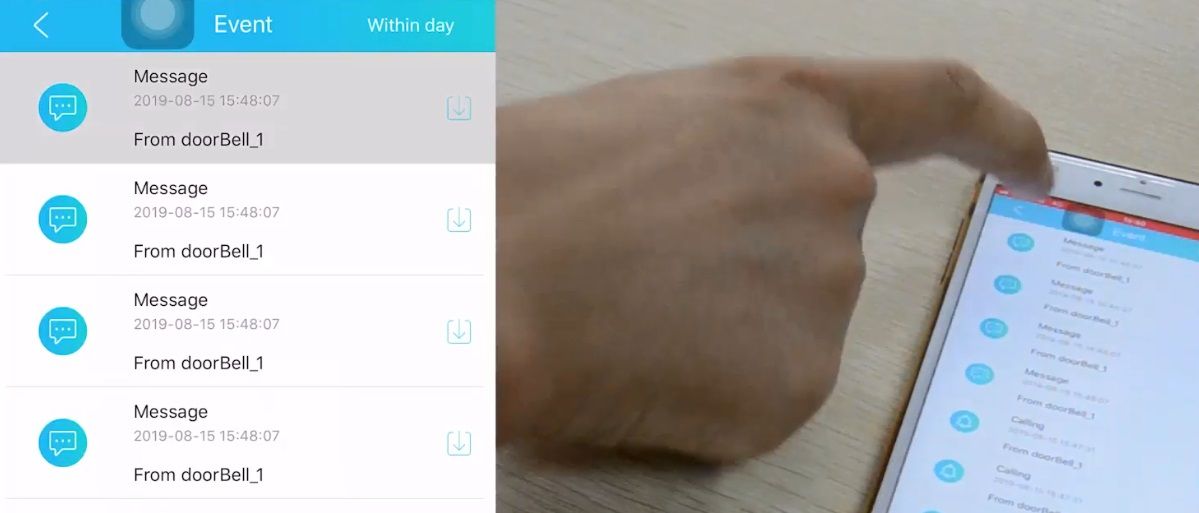

    Вам позвонил гость и вы не ответили, гость может оставить видеосообщение. В течение 9 секунд работает видеорегистратор.

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

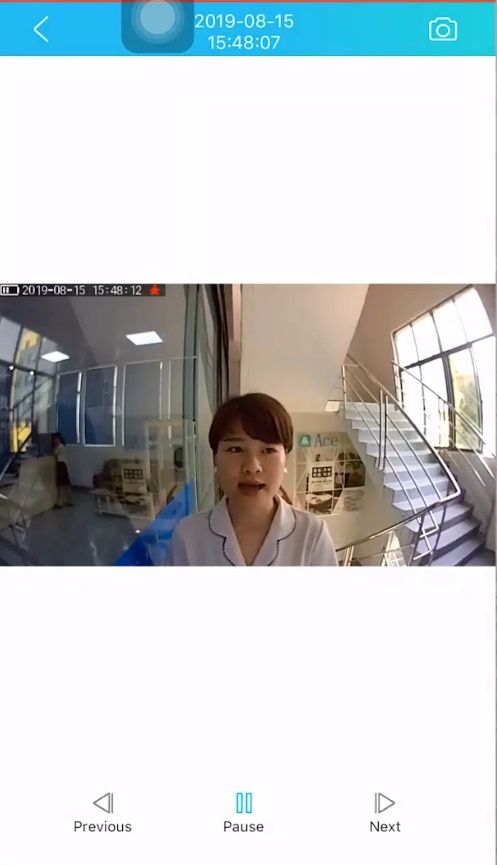

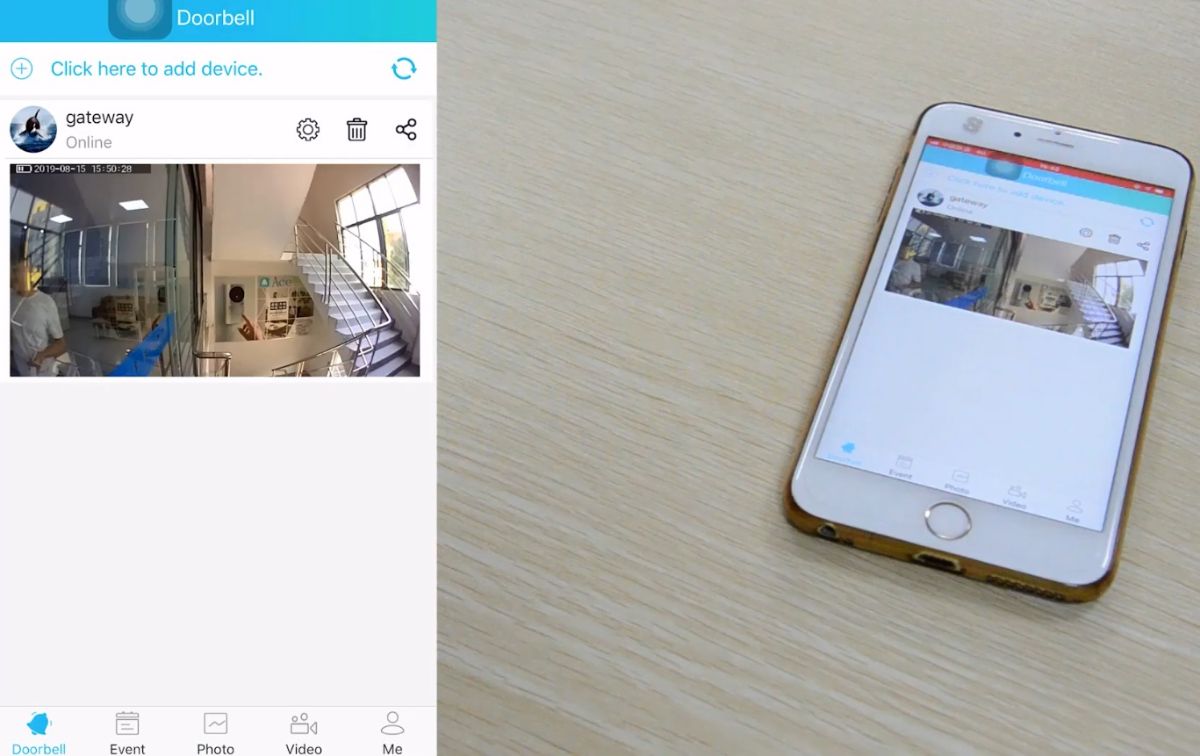

    Вы всегда можете зайти в мобильное приложение AceBell и посмотреть он-лайн сцену обзора с панели вызова.

    Можете активировать запись он-лайн на память мобильного устройства или сделать фото. Все медиафайлы хранятся на памяти моильного изделия + доступ к архиву на карте памяти.

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03


    Как сохранить архивные файлы с мобильного на ПК?

    Заходите в закладку АРХИВ фото или видео, выбираете файл, удерживаете касание, появляется окно скачать или поделиться, сохранить. Далее, отправляете файл по почте или при синхронизации с ПК смотрите или копируете его на ПК с мобильного устройства из папки фото.


    Сохранение файлов с карты памяти в память мобильного устройства пока недоступно, в ближайшее время будет активно (софт усовершенствуется).


    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03


    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03



    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03



    Автономная уличная панель вызова с шлюзом LAN с DVR + модуль упр эл замком, HD (Acebell) DE-WTL-WF03

    Чем хорош комплект?

    Вам не нужно думать о питании в месте установки вызывной панели. Поставил и забыл. Следим за разрядом аккумулятора и своевременно подзаряжаем.

    Все подозрительные личности будут записаны, хозяин получит фото и видео о событии на своём мобильном устройстве.

    Если будете управлять электронным замком, то питание необходимо для модуля замака, обычно это питание самого замка.

    Расстояние от панели вызова до шлюза до 200 метров, канал связи работает стабильно и быстро.

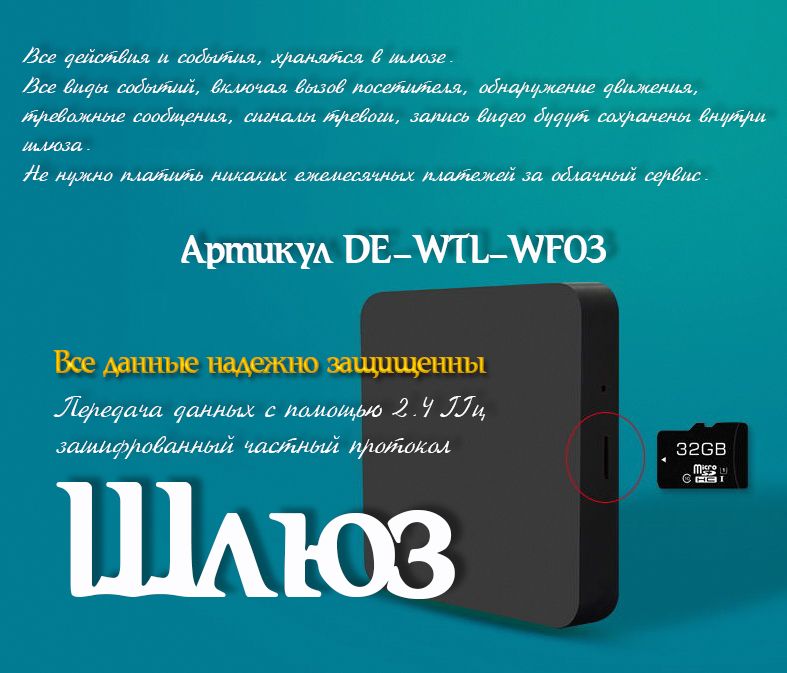

    Сам ШЛЮЗ находится в помещении и включает в себя встроенный видеорегистратор, что защищает архив данных. Поскольку, ШЛЮЗ соединяется с локальной сетью напрямую проводом LAN, то нет задержек в передаче сигналов. Всё происходит быстро и качественно. Ваше мобильное устройство чётко отрабатывает все события доступа. Вы можете смотреть он-лайн, смотреть архив + управлять замком из любой точки мира посредством сети интернет. Добавьте пользователей для управления контролем доступа.

    Вам не нужен IT специалист для настройки работы, мы прилагаем пошаговую инструкцию, самый неподготовленный пользователь легко справится с настройкой изделия.

    Артикул: DE-WTL-WF03

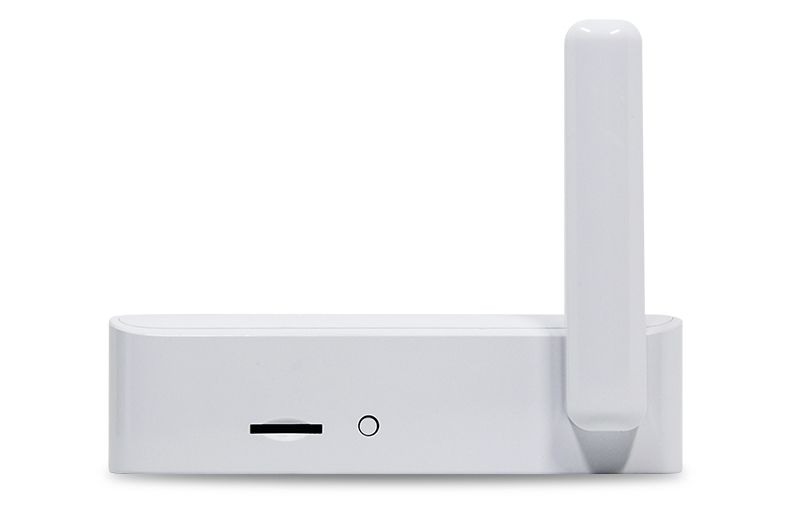

    Производитель может комплектовать изделие шлюзом в этом исполнении

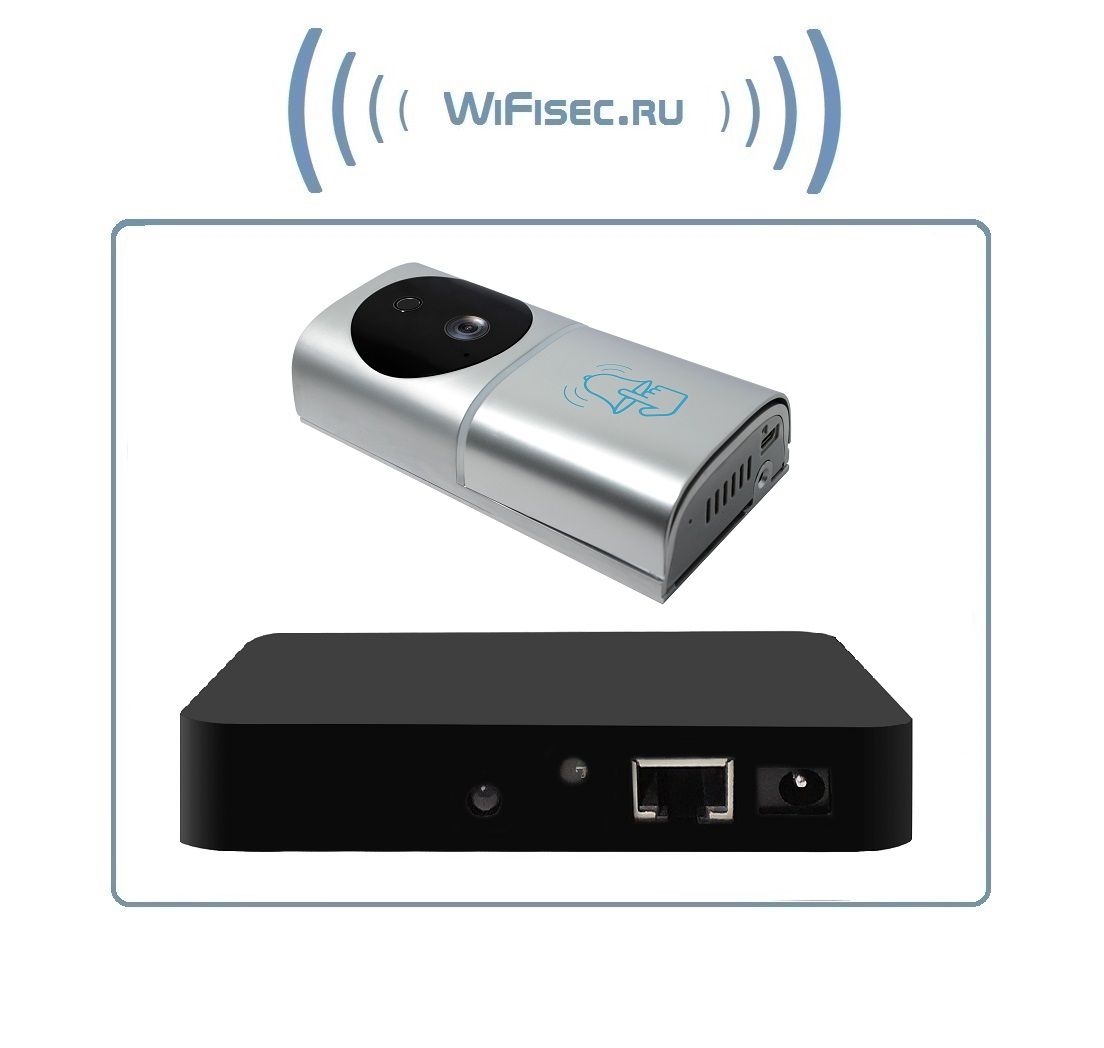

    Шлюз


    Слот для карты памяти + кнопка сброс/создание пары.

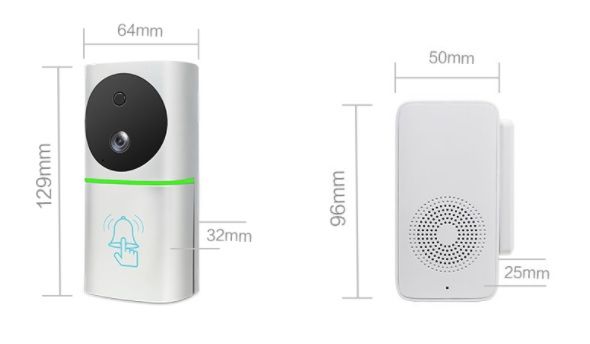

    Габариты панели и шлюза DE-WTL-WF03

    Габариты панели и шлюза DE-WTL-WF03
