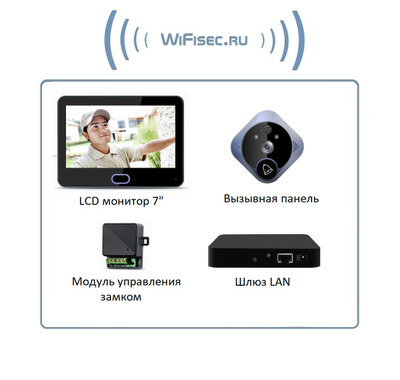

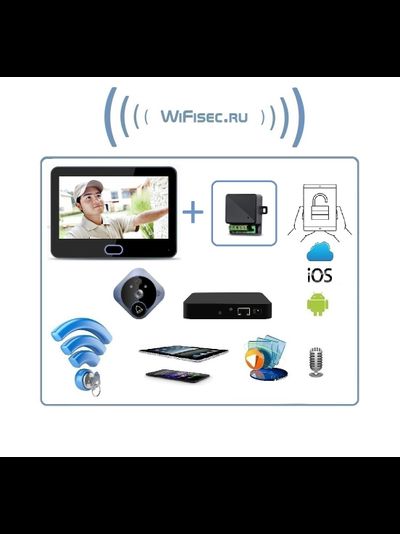

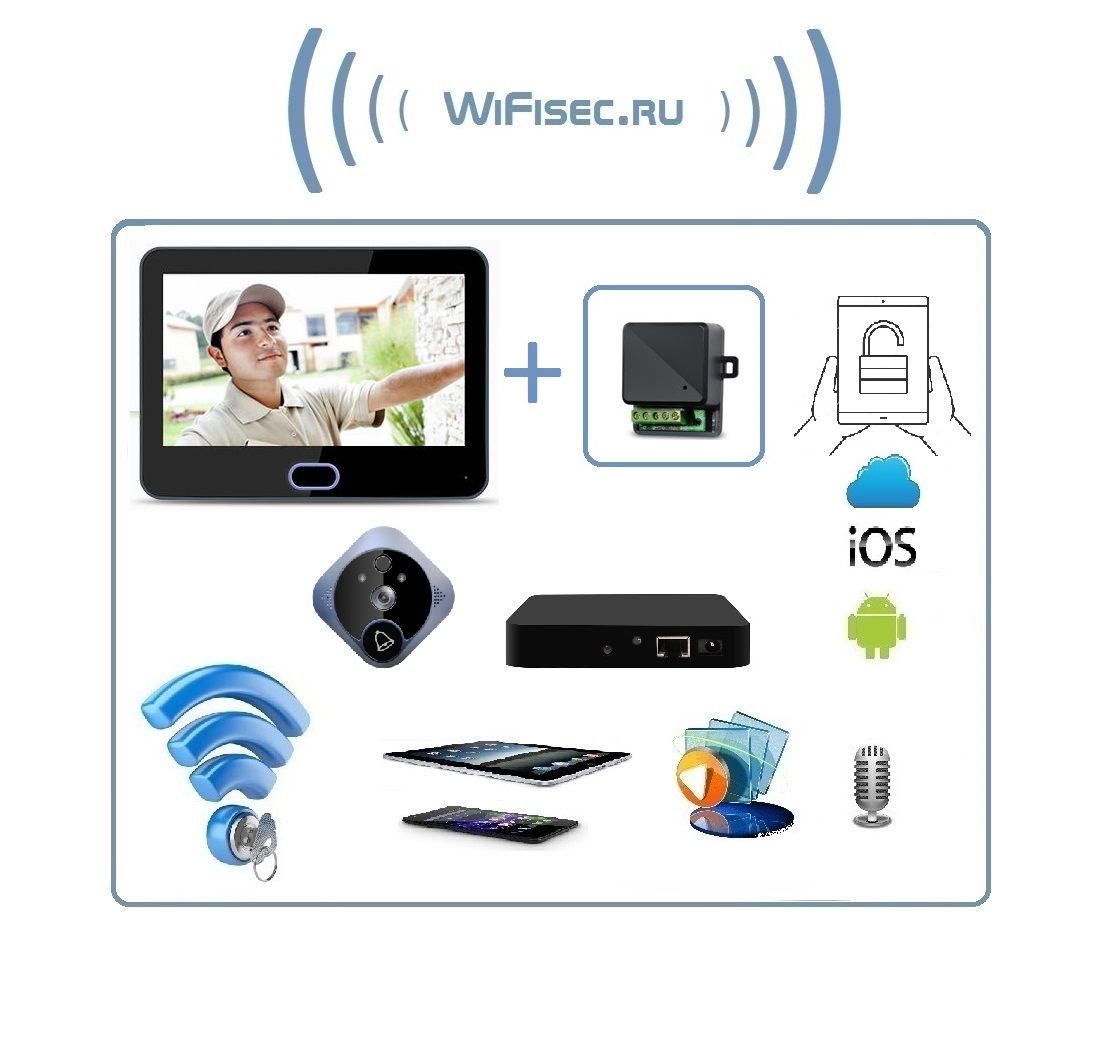

Автономный беспроводной надверный комплект (монитор 7" + панель вызова) с шлюзом LAN с DVR + модуль управления электронным замком, HD (Acebell)
Автономная надверная панель вызова с качеством картинки HD 720P, 1.2 Mp и монитор LCD с диагональю экрана 7" работает по собственной приватной беспроводной связи с шлюзом по частоте 2,4 Ггц на расстоянии до 200 м по прямой видимости.
Шлюз подключается к локальной сети по проводному соединению LAN. Шлюз выдаёт звук вызова и передаёт голосовые сообщения, имеет встроенный видеорегистратор (поддержка карт памяти до 32 Гб).
DE-WTL-WF04 совместим с мобильными платформами под управление ОС Андроид/IOS по сервису p2p.
Ночное видение до 5 м.
Встроенный интерком.
Надверный комплект (монитор и панель) работает на 1 заряде до 8 месяцев в режиме ожидания.
Модуль управления электронным замком управляется с мобильного приложения.
Цвет вызывной панели - серебро.
Цвет монитора - чёрный.
Производство Китай.
Автономная надверная панель вызова с качеством картинки HD 720P, 1.2 Mp и монитор LCD с диагональю экрана 7" работает по собственной приватной беспроводной связи с шлюзом по частоте 2,4 Ггц на расстоянии до 200 м по прямой видимости.
Шлюз подключается к локальной сети по проводному соединению LAN. Шлюз выдаёт звук вызова и передаёт голосовые сообщения, имеет встроенный видеорегистратор (поддержка карт памяти до 32 Гб).
DE-WTL-WF04 совместим с мобильными платформами под управление ОС Андроид/IOS по сервису p2p.
Ночное видение до 5 м.
Встроенный интерком.
Надверный комплект (монитор и панель) работает на 1 заряде до 8 месяцев в режиме ожидания.
Модуль управления электронным замком управляется с мобильного приложения.
Цвет вызывной панели - серебро.
Цвет монитора - чёрный.
Производство Китай.
-
Описание
Вызывная панель протокол связи с шлюзом f2f Способ соединения с роутером через внешний шлюз по проводному соединению LAN Разрешение камеры 1,2 мега пикселей HD 720P Угол обзора камеры 160 ° Разрешение изображения регулируется от 1280 * 720 до 640 * 480 Макс пользователей на наружный блок неограниченный Обнаружение движения PIR сенсор Источник питания 10000 мАч литиевая батарея встроена в монитор Батарея в режиме ожидания 8 месяцев Потребляемая мощность 2W-3W Средний ток в режиме ожидания ≤200μA Ночное видение 2 ИК диода Время для интерком связи 90 секунд Рабочая температура -20 ℃ - + 50 ℃ Класс защиты IP55 Размер 83мм * 83мм * 17мм Монитор Диагональ 7" Разрешение 1280*720 Встроенный аккумулятор 10000 мАч литиевая батарея Ремя заряда батареи 4 часа Материал корпуса алюминевый сплав Потребление в момент вызова 300 мА Время работы при вызове 30 - 90 секунд Размер 181мм * 133мм * 19мм Шлюз Источник питания DC5V / 1A Подключение к сети через сетевой кабель объем памяти максимальная поддержка 32 ГБ TF карта Поддержка ОС Андроид/IOS Одно мобильное приложение, поддержка ШЛЮЗОВ до 8 штук Один ШЛЮЗ поддерживает подключение, вызывные панели до 8 штук Поддержка ONVIF нет Поддержка ВЭБ-клиента нет Поддержка софта для ПК нет Голсовые сообщения да Звонок о событии вызова да Регулировка голосвых команд в моб. приложении да (вкл./выкл) Эксплуатация от -20~60℃ Габариты 10*10*1,7 см. Модуль управления замком Источник питания DC12V / 1A Реле комутации 12-24 В Паринг с шлюзом да Степень защиты нет Эксплуатация при герметизации от -20-50 градС. Размеры изделий в комплекте DE-WTL-WF04
Цвет вызывной панели - серебро.
Цвет монитора - чёрный.
Принцип работы комплекта DE-WTL-WF04

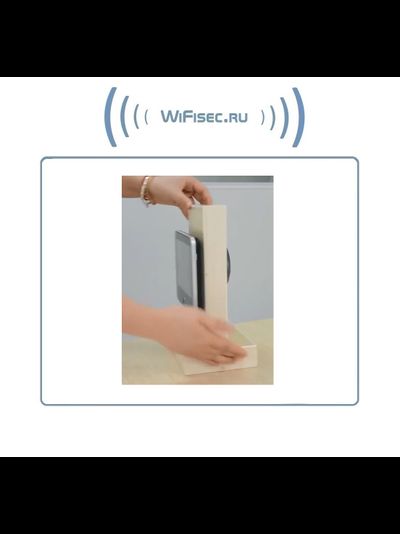

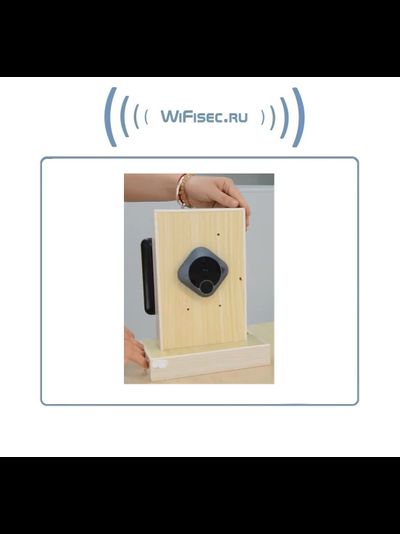

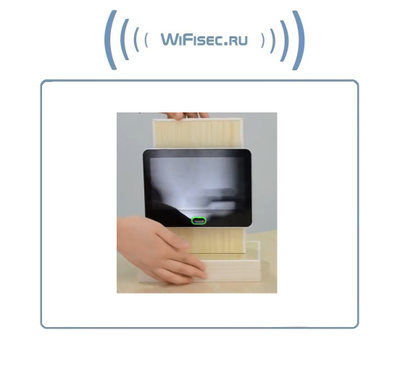

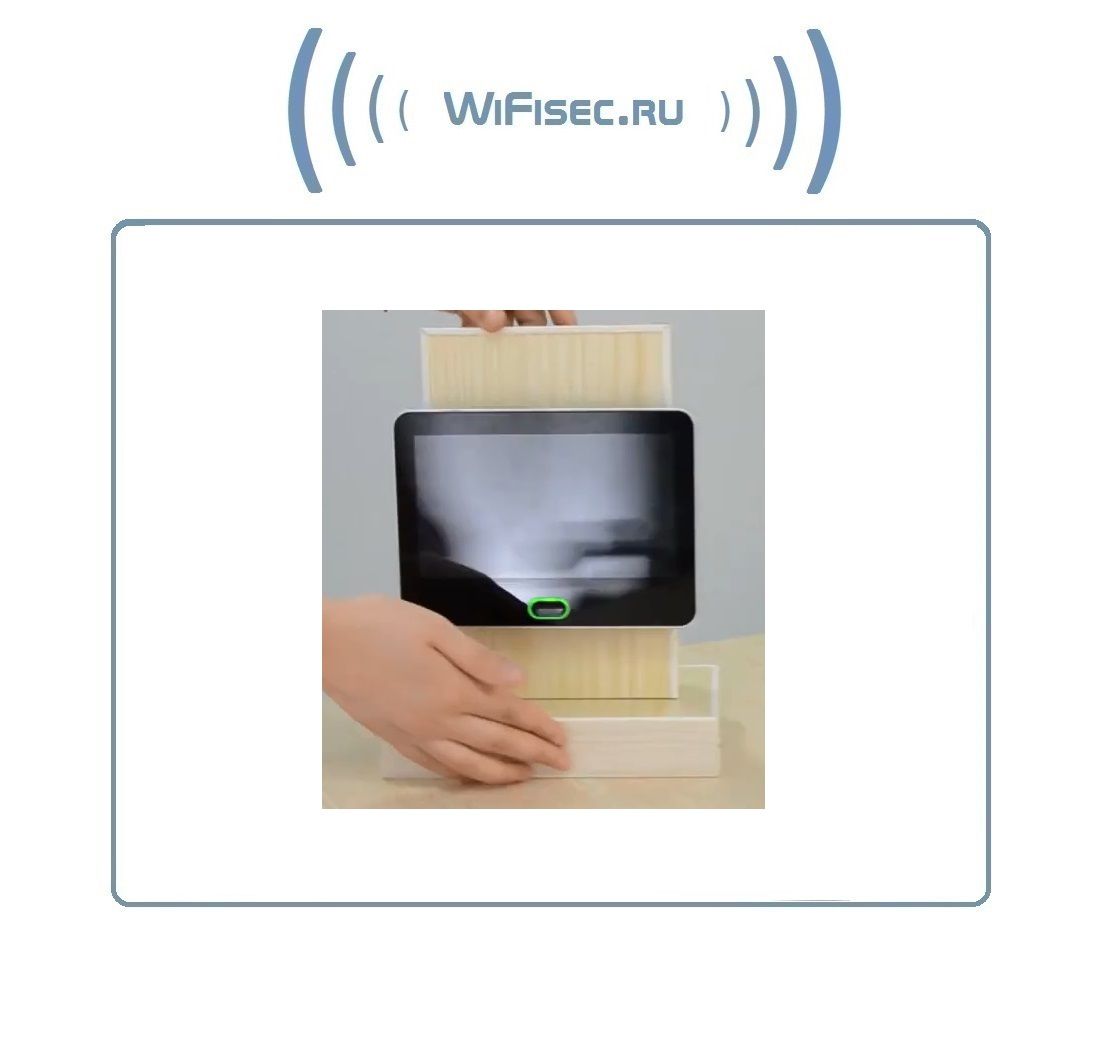

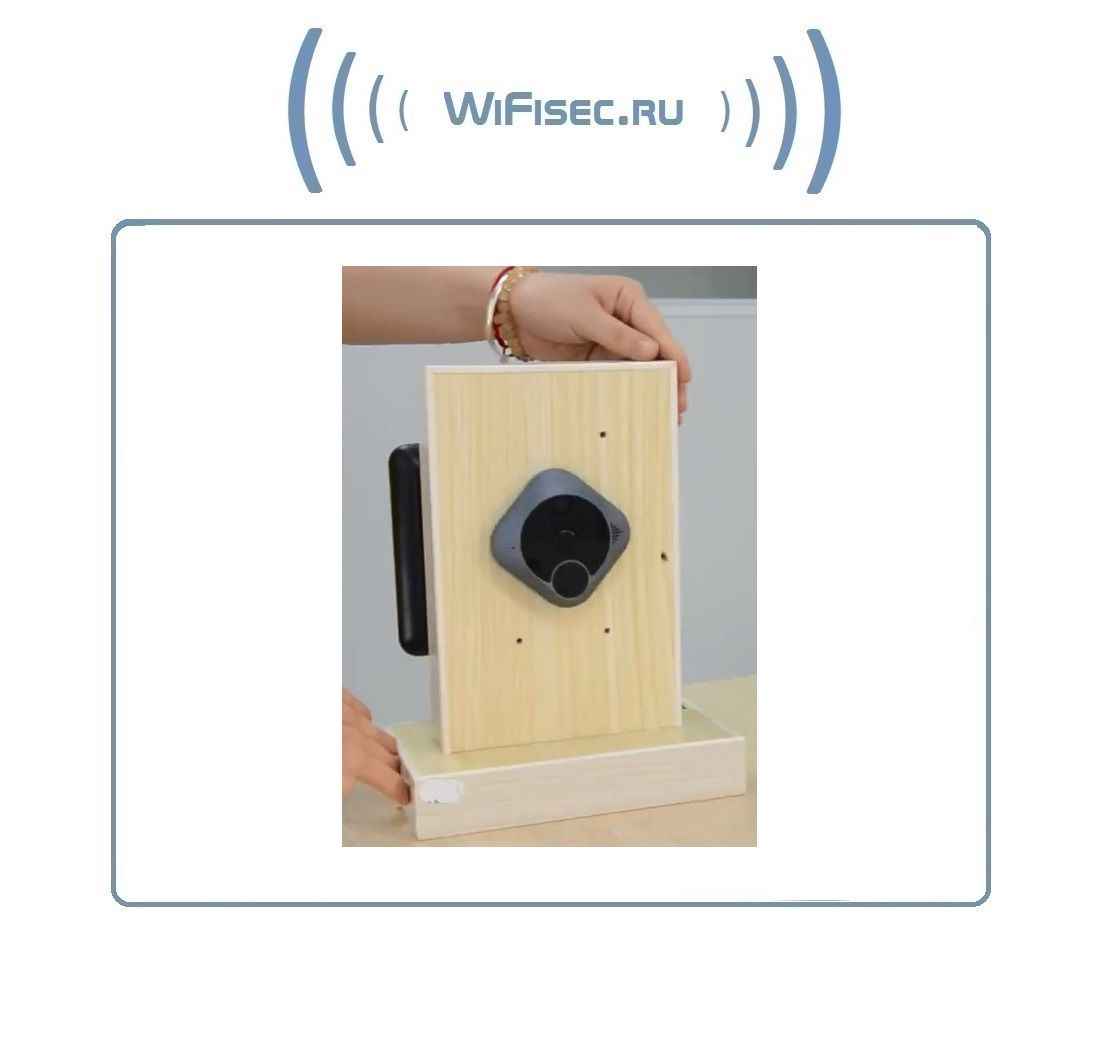

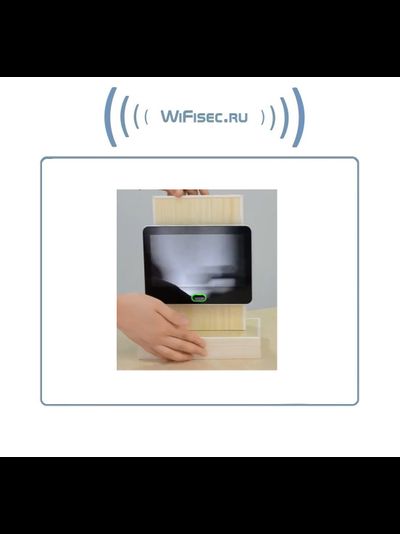

Вызывная панель и монитор монтируются на входную дверь.

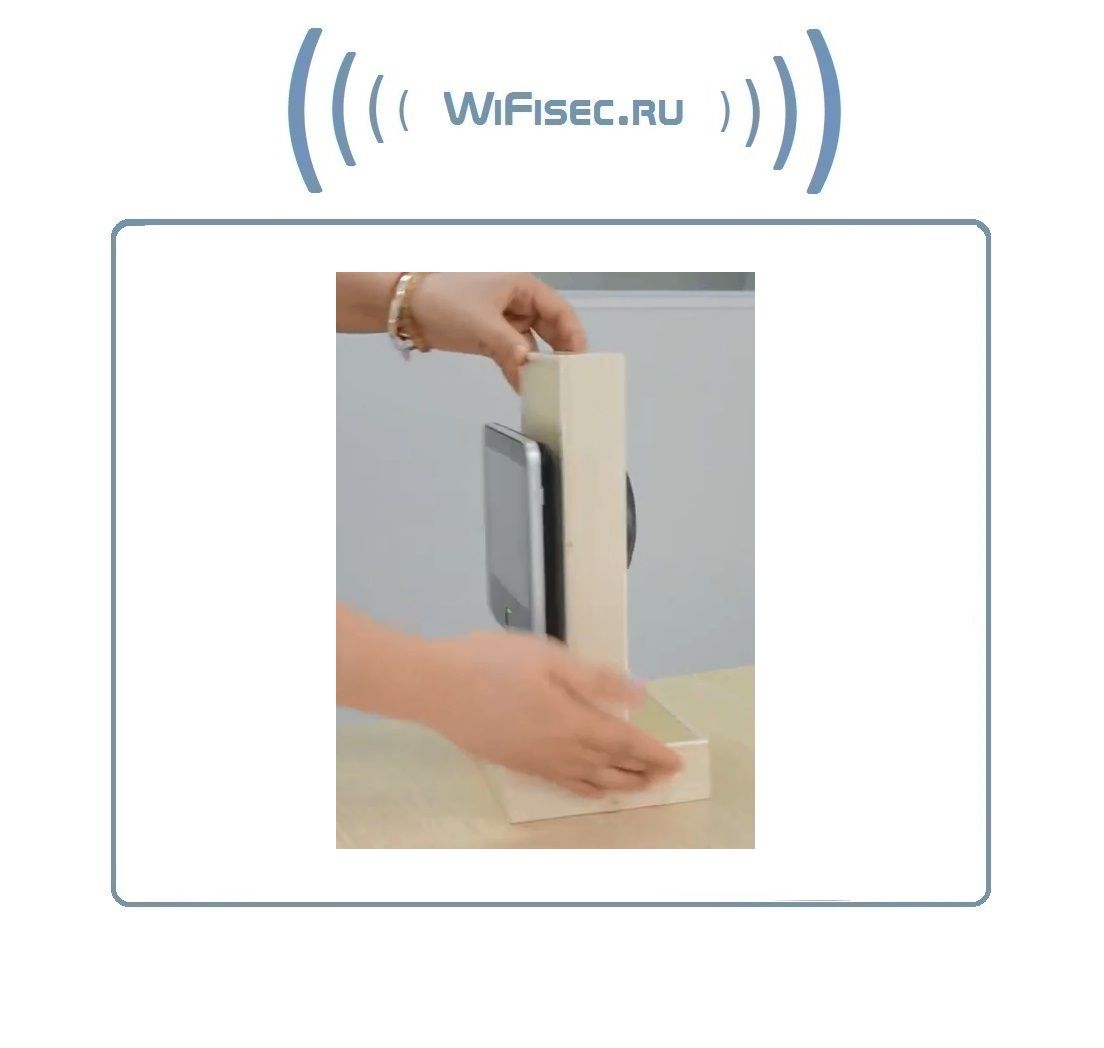

Толщина дверного полотна от 4 см до 10 см. (в комплекте два вида крепёжных винтов).
Комплект питается от встроенного аккумулятора в мониторе. От одной подзарядки комплект работает до 8 месяцев в режиме ожидания.
Связь с локальной сетью производится посредством ШЛЮЗА. Передача данных осуществляется по своему протоколу связи f2f 2.4 Ггц. Дальность связи по прямой видимости вызывной комплект - ШЛЮЗ до 200 метров (в условиях с препятствиями 20-50 м.).
Модуль управления электронным замком устанавливается непосредственно рядом с электронным замком. Связь модуля управления замком производится с панелью вызова и шлюзом по беспроводному протоколу f2f.
Шлюз подключается к локальной сети по проводному соединению (кабель в комплекте).
Вы интегрируете ваш шлюз с мобильным приложением AceBell.
Гость нажимает кнопку вызова, вы автоматически (до 2 сек.) получаете ПУШ уведомление на мобильное устройство, одновременно ШЛЮЗ играет мелодию вызова и сообщает о госте.

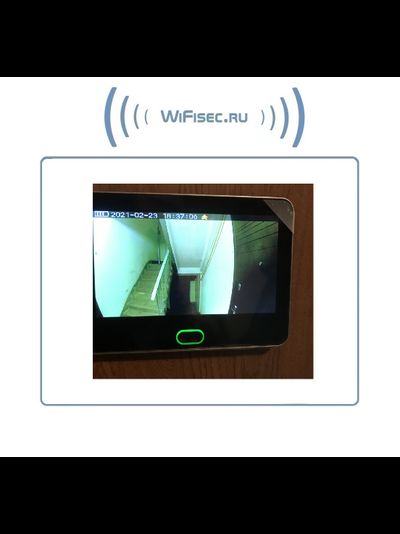

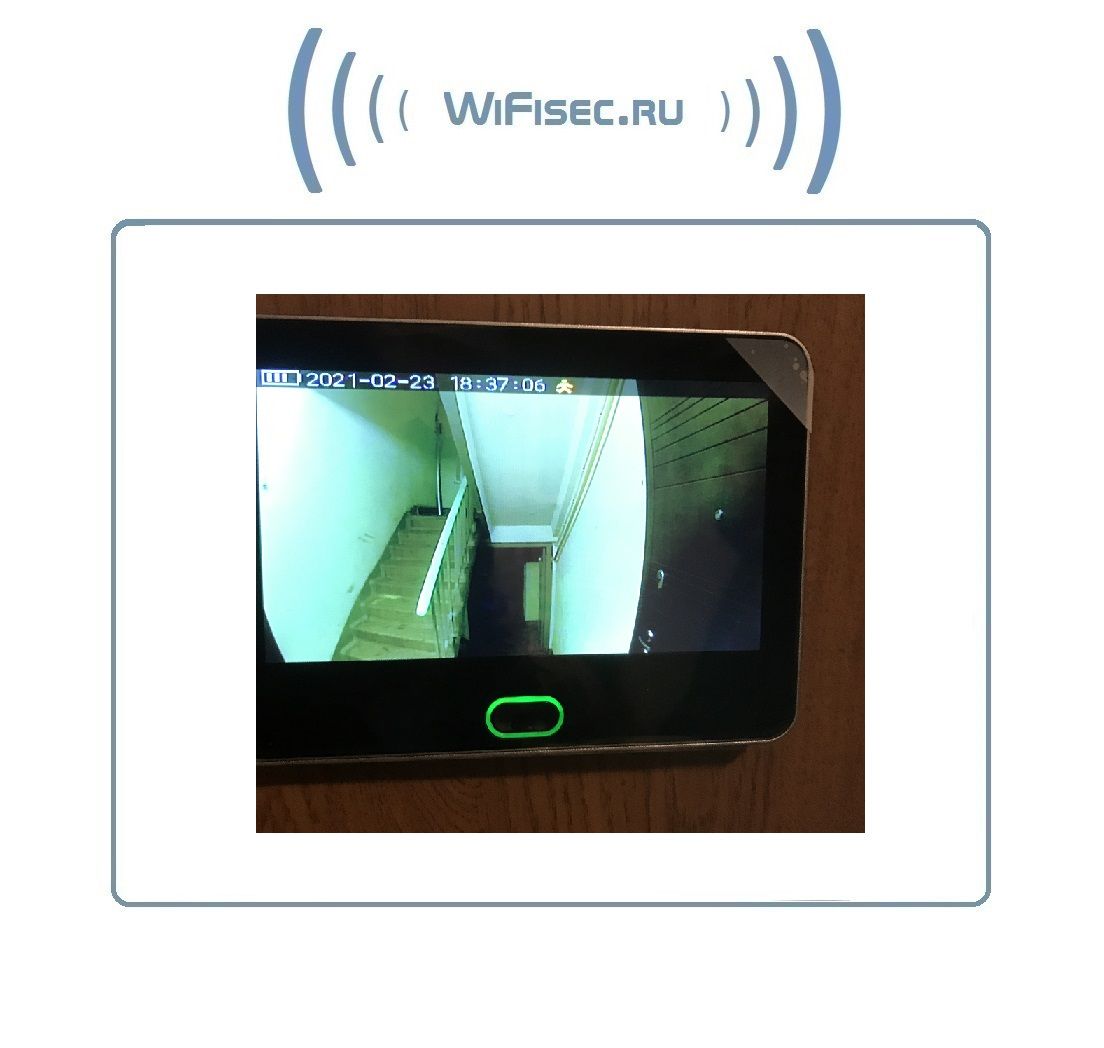

Монитор включает он-лан видео просмотр с модуля видеокамеры на 15 секунд.
Динамика, микрофона и кнопки открытия электронного замка на мониторе нет. Есть одна кнопка, при нажатии которой, вы сможете посмотреть трансляцию с видеокамеры. Автоматическое отключение экрана 15 - секунд.
Нажимаете на ПУШ уведомление, попадаете на экран мобильного клиента AceBEll.
Нажимаете на кнопку принять вызов
Попадаете на окно диалога
если необходимо, даёте команду на открытие замка
Если вы установили детектор движения, то вы получите ПУШ уведомления о событии движения
Разумеется, все события, вызов, детектор движения автоматически включают запись на карту памяти, встроенный видеорегистратор находится в ШЛЮЗЕ - что защищает архив данных от посторонних.
Вам позвонил гость и вы не ответили, гость может оставить видеосообщение. В течение 9 секунд работает видеорегистратор.
Вы всегда можете зайти в мобильное приложение AceBell и посмотреть он-лайн сцену обзора с панели вызова.
Можете активировать запись он-лайн на память мобильного устройства или сделать фото. Все медиафайлы хранятся на памяти моильного изделия + доступ к архиву на карте памяти.
Как сохранить архивные файлы с мобильного на ПК?
Заходите в закладку АРХИВ фото или видео, выбираете файл, удерживаете касание, появляется окно скачать или поделиться, сохранить. Далее, отправляете файл по почте или при синхронизации с ПК смотрите или копируете его на ПК с мобильного устройства из папки фото.
Сохранение файлов с карты памяти в память мобильного устройства пока недоступно, в ближайшее время будет активно (софт усовершенствуется).
Чем хорош комплект?
Вам не нужно думать о питании в месте установки вызывной панели с монитором. Поставил и забыл. Следим за разрядом аккумулятора и своевременно подзаряжаем.
В случае необходимости, вы можете активировать на мониторе он-лайн просмотр, нажав кнопку.
Все подозрительные личности будут записаны, хозяин получит фото и видео о событии на своём мобильном устройстве.
Если будете управлять электронным замком, то питание необходимо для модуля замка, обычно это питание самого замка.
Расстояние от панели комплекта вызова (монитор и видеокамера) до шлюза до 200 метров, канал связи работает стабильно и быстро.
Сам ШЛЮЗ находится в помещении и включает в себя встроенный видеорегистратор, что защищает архив данных. Поскольку, ШЛЮЗ соединяется с локальной сетью напрямую проводом LAN, то нет задержек в передаче сигналов. Всё происходит быстро и качественно. Ваше мобильное устройство чётко отрабатывает все события доступа. Вы можете смотреть он-лайн, смотреть архив + управлять замком из любой точки мира посредством сети интернет. Добавьте пользователей для управления контролем доступа.
Вам не нужен IT специалист для настройки работы, мы прилагаем пошаговую инструкцию, самый неподготовленный пользователь легко справится с настройкой изделия.
Производитель может комплектовать изделие шлюзом в этом исполнении
Шлюз
Слот для карты памяти + кнопка сброс/создание пары.
-
Документы
Инструкция пользователя DE-WTL-WF04_Wifi doorphone User Menu_ru_v2.pdf2.3 Мб, 10 февраля в 12:41

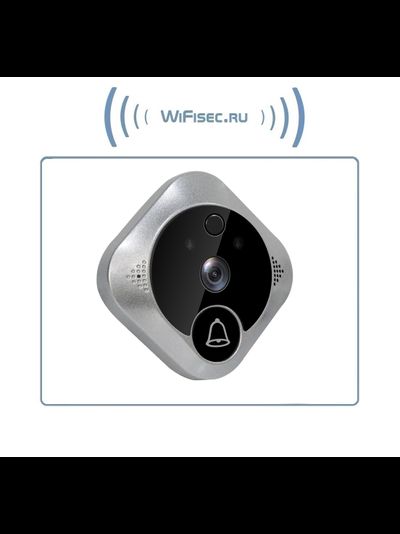

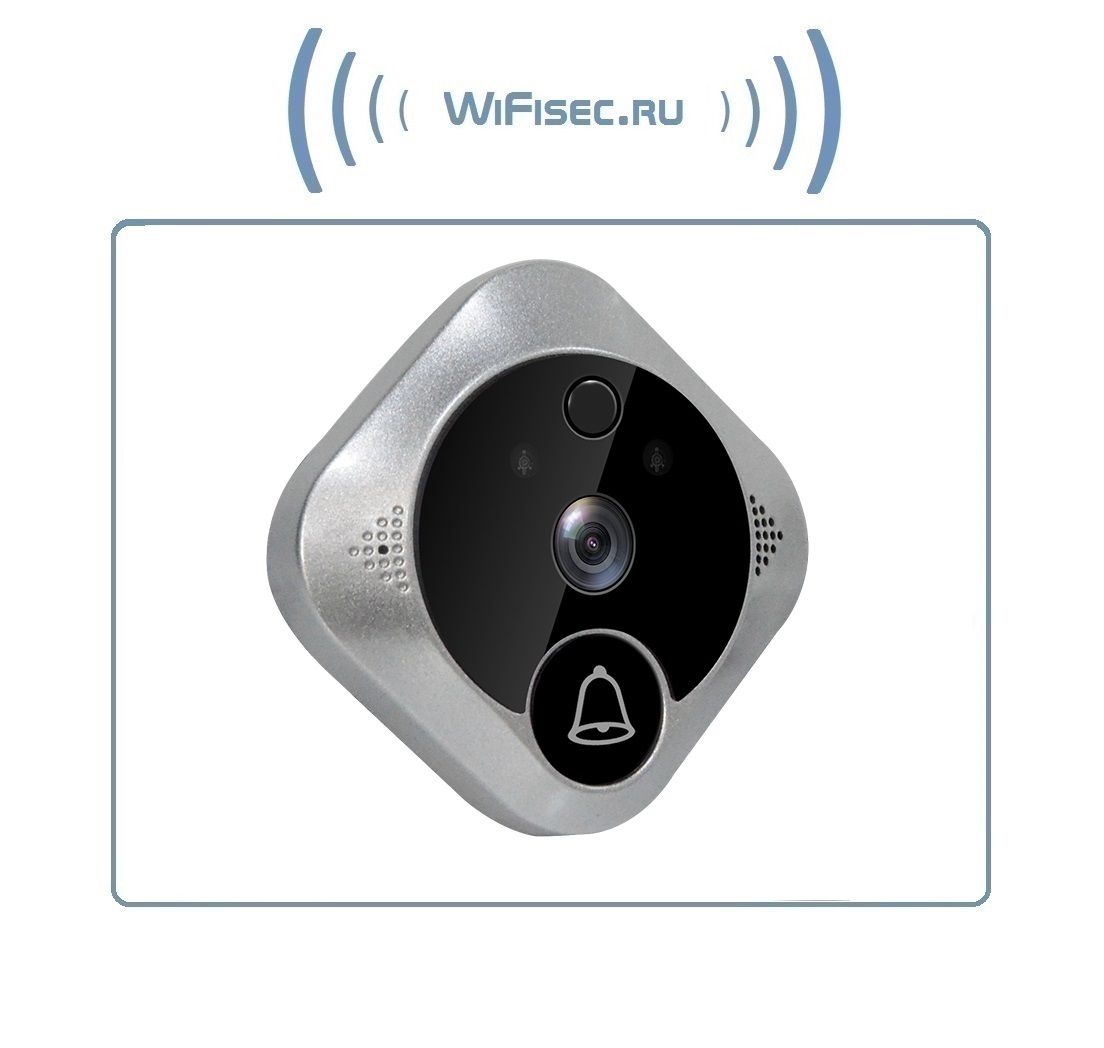

Вызывная панель | |
протокол связи с шлюзом | f2f |
Способ соединения с роутером | через внешний шлюз по проводному соединению LAN |
Разрешение камеры | 1,2 мега пикселей HD 720P |
Угол обзора камеры | 160 ° |
Разрешение изображения | регулируется от 1280 * 720 до 640 * 480 |
Макс пользователей на наружный блок | неограниченный |
Обнаружение движения | PIR сенсор |
Источник питания | 10000 мАч литиевая батарея встроена в монитор |
Батарея в режиме ожидания | 8 месяцев |
Потребляемая мощность | 2W-3W |
Средний ток в режиме ожидания | ≤200μA |
Ночное видение | 2 ИК диода |
Время для интерком связи | 90 секунд |
Рабочая температура | -20 ℃ - + 50 ℃ |
Класс защиты | IP55 |
Размер | 83мм * 83мм * 17мм |

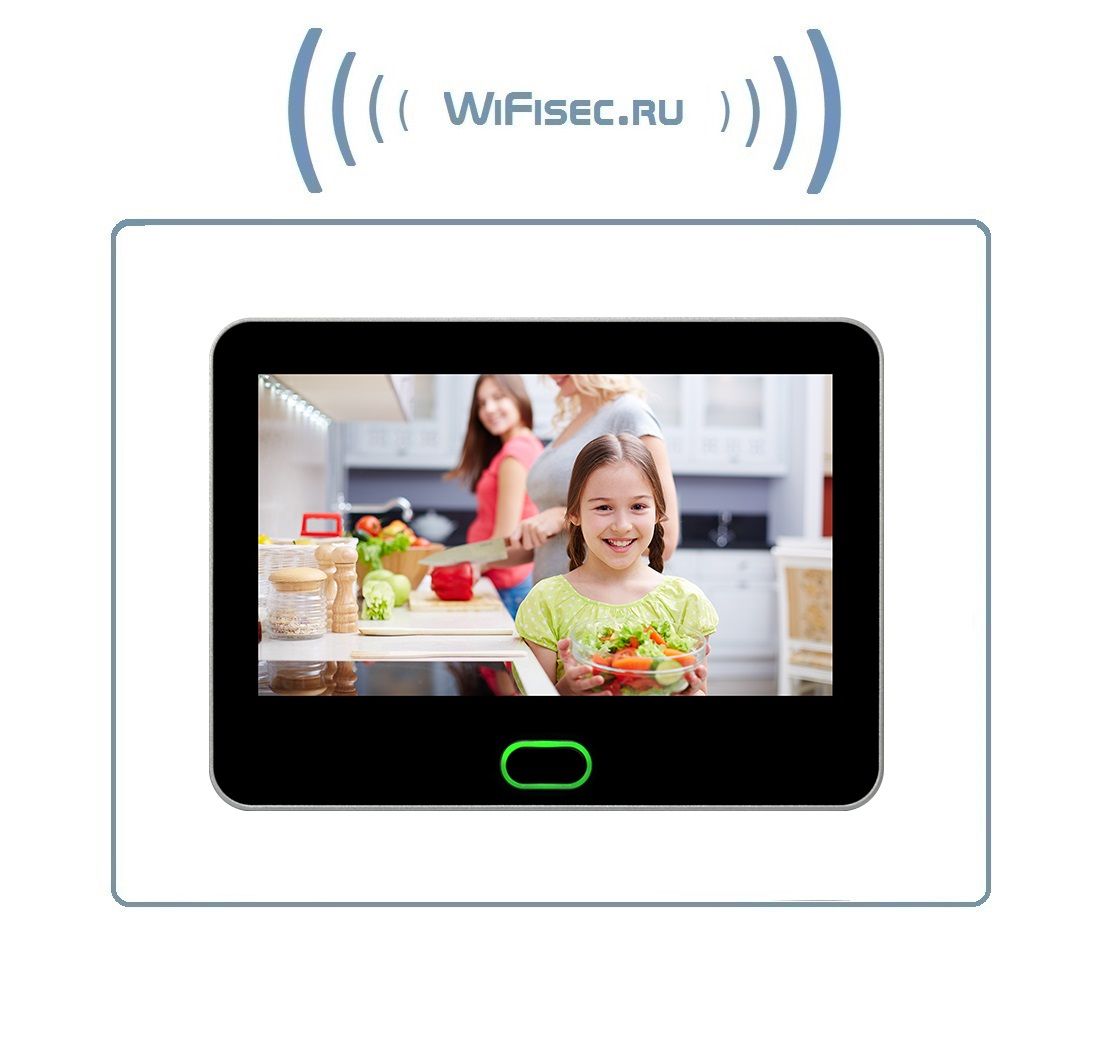

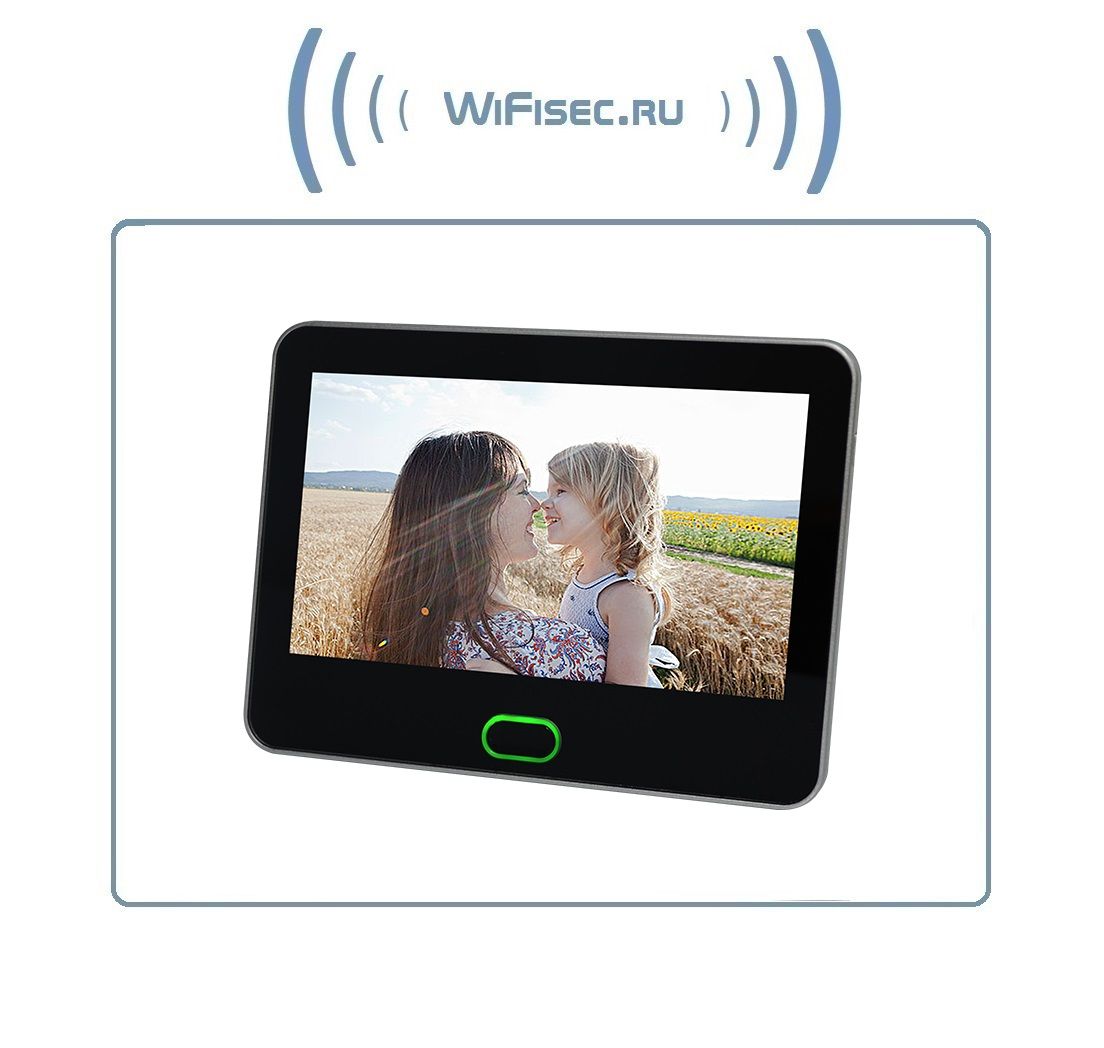

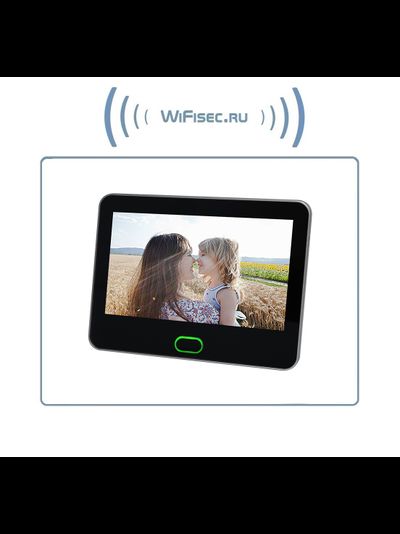

Монитор | |
Диагональ | 7" |
Разрешение | 1280*720 |
Встроенный аккумулятор | 10000 мАч литиевая батарея |
Ремя заряда батареи | 4 часа |
Материал корпуса | алюминевый сплав |
Потребление в момент вызова | 300 мА |
Время работы при вызове | 30 - 90 секунд |
Размер | 181мм * 133мм * 19мм |
Шлюз | |
Источник питания | DC5V / 1A |
Подключение к сети | через сетевой кабель |
объем памяти | максимальная поддержка 32 ГБ TF карта |
Поддержка ОС | Андроид/IOS |
Одно мобильное приложение, поддержка ШЛЮЗОВ | до 8 штук |
Один ШЛЮЗ поддерживает подключение, вызывные панели | до 8 штук |
Поддержка ONVIF | нет |
Поддержка ВЭБ-клиента | нет |
Поддержка софта для ПК | нет |
Голсовые сообщения | да |
Звонок о событии вызова | да |
Регулировка голосвых команд в моб. приложении | да (вкл./выкл) |
Эксплуатация | от -20~60℃ |
Габариты | 10*10*1,7 см. |
Модуль управления замком | |
Источник питания | DC12V / 1A |
Реле комутации | 12-24 В |
Паринг с шлюзом |
да |
Степень защиты |
нет |
Эксплуатация при герметизации | от -20-50 градС. |
Размеры изделий в комплекте DE-WTL-WF04
Цвет вызывной панели - серебро.
Цвет монитора - чёрный.
Принцип работы комплекта DE-WTL-WF04
Вызывная панель и монитор монтируются на входную дверь.
Толщина дверного полотна от 4 см до 10 см. (в комплекте два вида крепёжных винтов).
Комплект питается от встроенного аккумулятора в мониторе. От одной подзарядки комплект работает до 8 месяцев в режиме ожидания.
Связь с локальной сетью производится посредством ШЛЮЗА. Передача данных осуществляется по своему протоколу связи f2f 2.4 Ггц. Дальность связи по прямой видимости вызывной комплект - ШЛЮЗ до 200 метров (в условиях с препятствиями 20-50 м.).
Модуль управления электронным замком устанавливается непосредственно рядом с электронным замком. Связь модуля управления замком производится с панелью вызова и шлюзом по беспроводному протоколу f2f.
Шлюз подключается к локальной сети по проводному соединению (кабель в комплекте).
Вы интегрируете ваш шлюз с мобильным приложением AceBell.
Гость нажимает кнопку вызова, вы автоматически (до 2 сек.) получаете ПУШ уведомление на мобильное устройство, одновременно ШЛЮЗ играет мелодию вызова и сообщает о госте.
Монитор включает он-лан видео просмотр с модуля видеокамеры на 15 секунд.
Динамика, микрофона и кнопки открытия электронного замка на мониторе нет. Есть одна кнопка, при нажатии которой, вы сможете посмотреть трансляцию с видеокамеры. Автоматическое отключение экрана 15 - секунд.
Нажимаете на ПУШ уведомление, попадаете на экран мобильного клиента AceBEll.
Нажимаете на кнопку принять вызов |
Попадаете на окно диалога |
если необходимо, даёте команду на открытие замка |
Если вы установили детектор движения, то вы получите ПУШ уведомления о событии движения |
Разумеется, все события, вызов, детектор движения автоматически включают запись на карту памяти, встроенный видеорегистратор находится в ШЛЮЗЕ - что защищает архив данных от посторонних.
Вам позвонил гость и вы не ответили, гость может оставить видеосообщение. В течение 9 секунд работает видеорегистратор.
Вы всегда можете зайти в мобильное приложение AceBell и посмотреть он-лайн сцену обзора с панели вызова.
Можете активировать запись он-лайн на память мобильного устройства или сделать фото. Все медиафайлы хранятся на памяти моильного изделия + доступ к архиву на карте памяти.
Как сохранить архивные файлы с мобильного на ПК?
Заходите в закладку АРХИВ фото или видео, выбираете файл, удерживаете касание, появляется окно скачать или поделиться, сохранить. Далее, отправляете файл по почте или при синхронизации с ПК смотрите или копируете его на ПК с мобильного устройства из папки фото.
Сохранение файлов с карты памяти в память мобильного устройства пока недоступно, в ближайшее время будет активно (софт усовершенствуется).
Чем хорош комплект?
Вам не нужно думать о питании в месте установки вызывной панели с монитором. Поставил и забыл. Следим за разрядом аккумулятора и своевременно подзаряжаем.
В случае необходимости, вы можете активировать на мониторе он-лайн просмотр, нажав кнопку.
Все подозрительные личности будут записаны, хозяин получит фото и видео о событии на своём мобильном устройстве.
Если будете управлять электронным замком, то питание необходимо для модуля замка, обычно это питание самого замка.
Расстояние от панели комплекта вызова (монитор и видеокамера) до шлюза до 200 метров, канал связи работает стабильно и быстро.
Сам ШЛЮЗ находится в помещении и включает в себя встроенный видеорегистратор, что защищает архив данных. Поскольку, ШЛЮЗ соединяется с локальной сетью напрямую проводом LAN, то нет задержек в передаче сигналов. Всё происходит быстро и качественно. Ваше мобильное устройство чётко отрабатывает все события доступа. Вы можете смотреть он-лайн, смотреть архив + управлять замком из любой точки мира посредством сети интернет. Добавьте пользователей для управления контролем доступа.
Вам не нужен IT специалист для настройки работы, мы прилагаем пошаговую инструкцию, самый неподготовленный пользователь легко справится с настройкой изделия.
Производитель может комплектовать изделие шлюзом в этом исполнении
Шлюз
Слот для карты памяти + кнопка сброс/создание пары.
