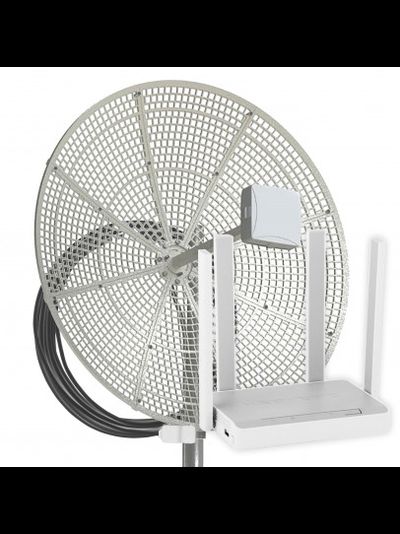

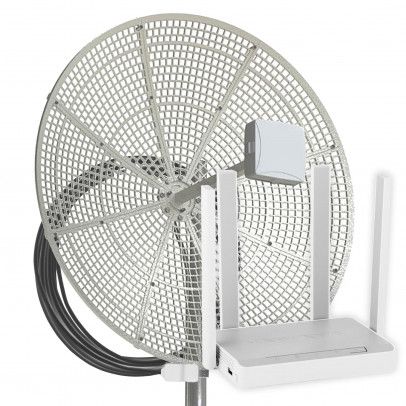

DS-4G-24M L4-2.4-5 Комплект WiFi 3G/4G - зеркально-параболическая антенна 1700-2700 МГц MIMO 24 дБ со встроенным модемом, USB кабель 10 м, Wi-Fi роутер 2.4/5 ГГц, LAN-4, узел крепления

Артикул: DS-4G-24M L4-2.4-5

20890 руб.
нет в наличии

Узнать о поступлении

Комплект оборудования для подключения к мобильному интернету. Антенна зеркально-параболическая MIMO 24 дБ со встроенным 3G/4G модемом предназначена для приема сигнала в стандартах связи 3G/4G на удалении до 30 км от базовой станции сотового оператора в условиях прямой видимости и достаточной мощности БС. Комплект обеспечивает скорость приема данных до 100 Мбит/с.
Связь модема с роутером осуществляется за счет USB кабеля.

ХАРАКТЕРИСТИКИ
LAN порт, шт	4
WAN порт, шт	1
Wi-Fi	2.4 / 5 ГГц
Вес, брутто (кг)	6.3
Вес, нетто (кг)	5.3
Габаритные размеры (мм)	800×800×540
Диаграмма направленности (H°/V°)	8...14
Диапазон рабочих температур (°C)	-40…+60
Класс Wi-Fi	AC1200
Коэффициент усиления (дБ)	2 × 21...24
КСВн, не более	1,9
Максимальная входная мощность, Вт	10
Материал корпуса	Оцинкованная сталь, алюминий, ABS+поликарбонат
Отношение вперед/назад (дБ), не менее	20
Поляризация	Вертикальная, горизонтальная, X-поляризация
Порты Ethernet	5 x 100 Мбит/с
Рабочий диапазон частот (МГц)	1700...2700
РОУТЕР	KN-1710 (KN-1711)
Серия разъема	2×CRC9 вилка, USB вилка
Тип антенны	зеркально-параболическая
Тип крепления	Кронштейн с регулируемым углом наклона ± 15°

Комплектация:
1. Зеркально-параболическая антенна MIMO (разобранная) (модем 3G/4G встроен в антенну) - 1 шт.
2. Wi-Fi роутер (2.4 ГГц) с 3 LAN портами - 1 шт.
3. Узел крепления на трубостойку - 1 шт.
4. Кабель с разъемом USB 10м - 1 шт.
5. Комплект крепежа - 1 шт.
6. Паспорт изделия. Инструкция по эксплуатации - 1 шт.
7. Гарантийный талон (дополнительно) - 1 шт.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны, обеспечивая более высокий коэффициент усиления.

Технология MIMO обеспечивает высокую скорость передачи данных даже на большом расстоянии от базовой станции сотового оператора.

Фазовый центр облучателя един для всего рабочего диапазона частот комплекта, из-за чего отпадает необходимость смещать его для совмещения с фокусом антенны.

Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Антенну рекомендуется устанавливать на крыше дома, столбе или специальной мачте. Следует учитывать, что диаграмма направленности параболической антенны существенно уже, чем диаграмма направленности антенн других типов. Таким образом, настройка этого оборудования требует более высокой точности. Рекомендуется заранее перед монтажом узнать местонахождение базовой станции и по возможности исследовать радиочастотную обстановку с помощью анализатора спектра.

В особенно сложных территориальных условиях комплект может быть подключен к бустеру с помощью коаксиального кабеля для последующего усиления сигнала.

Основные особенности

уверенный прием слабого 3G/4G сигнала на расстоянии до 30 км от базовой станции;
высокое усиление - 24 дБ;
скорость приема данных до 100 Мбит/c;
возможность работы в сложных погодных условиях благодаря ячеистой структуре антенны;
небольшой вес конструкции;
роутер позволяет обслуживать несколько устройств одновременно.
