Блок радиореле HiTE PRO Relay-1

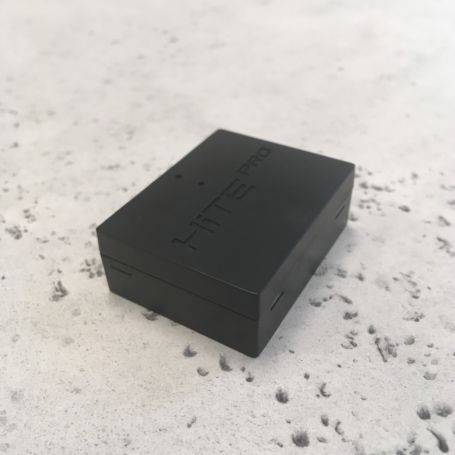

Блок радиореле HiTE PRO Relay-1 подключается к светильнику (или другому прибору), которым нужно управлять с помощью беспроводных выключателей или ДУ пультов HiTE PRO. Получая сигнал от радиовыключателя блок Relay-1 замыкает/размыкает электрическую цепь.
Винтовые клеммники для подключения, вместо проводов, упрощают монтаж устройства, т.к. не требуется использовать внешние клеммные соединители (в том числе в блоке 3 входа для нулевого провода N).
На наклейке дублируется информация по подключению устройства
Новые электромагнитные реле - лучше защита от пусковых токов
Улучшенная схема питания самого устройства с дополнительной защитой от короткого замыкания
Снижено энергопотребление блока с 0.65 Вт до 0.35 Вт
Диапазон питания расширен и составляет теперь 85-265 В, 50 Гц
Производство HiTE PRO, Россия.
Блок радиореле HiTE PRO Relay-1 подключается к светильнику (или другому прибору), которым нужно управлять с помощью беспроводных выключателей или ДУ пультов HiTE PRO. Получая сигнал от радиовыключателя блок Relay-1 замыкает/размыкает электрическую цепь.
Винтовые клеммники для подключения, вместо проводов, упрощают монтаж устройства, т.к. не требуется использовать внешние клеммные соединители (в том числе в блоке 3 входа для нулевого провода N).
На наклейке дублируется информация по подключению устройства
Новые электромагнитные реле - лучше защита от пусковых токов
Улучшенная схема питания самого устройства с дополнительной защитой от короткого замыкания
Снижено энергопотребление блока с 0.65 Вт до 0.35 Вт
Диапазон питания расширен и составляет теперь 85-265 В, 50 Гц
Производство HiTE PRO, Россия.
-
Описание
Рабочая частота 868 МГц
Количество каналов 1 канал
Максимальное количество передатчиков 200
Дальность действия до 250 метров
Питание 220 В, Электросеть
Максимальная нагрузка на 1 линию 1000 Вт
Температурный диапазон эксплуатации от -30 до +50 °С
Габариты 45х36х17 мм
Подключение Винтовые клеммники для подключения
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
программирование устройства
В память блока Relay-1 может быть записано до 200 передатчиков (радиовыключателей), каждый из которых
может работать в одном из трёх режимов: переключение, только включение, только выключение. Устройство
совместимо только с передатчиками HiTE PRO.
переключение.
Нажмите и сразу отпустите Кнопку управления на блоке радиореле. Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти повторите процедуру.
Только выключение.
Нажмите и удерживайте Кнопку управления в течение 2-х секунд. За это время светодиод погаснет и вспыхнет
1 раз. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Только включение.
Нажмите и удерживайте Кнопку управления в течение 4-х секунд. За это время светодиод погаснет и вспыхнет
1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Таймер автовыключения.
Нажмите и удерживайте Кнопку управления в течение 6-ти секунд. За это время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку любого передатчика HiTE PRO для выбора интервала времени до автоматического выключения. Затем нажмите и сразу отпустите Кнопку управления. Для отключения таймера повторите процедуру, не нажимая ни разу на кнопку передатчика.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минутКаждое последующее нажатие + 1 час, максимум 12 часов полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления в течение
10-ти секунд, пока светодиод не начнет мигать. Отпустите Кнопку управления. -
Документы
Техпаспорт HiTE PRO Relay-1)_v.1.pdf1.2 Мб, 20 мая в 19:27
Рабочая частота |
868 МГц |
---|---|
Количество каналов |
1 канал |
Максимальное количество передатчиков |
200 |
Дальность действия |
до 250 метров |
Питание |
220 В, Электросеть |
Максимальная нагрузка на 1 линию |
1000 Вт |
Температурный диапазон эксплуатации |
от -30 до +50 °С |
Габариты |
45х36х17 мм |
Подключение |
Винтовые клеммники для подключения |
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
программирование устройства
В память блока Relay-1 может быть записано до 200 передатчиков (радиовыключателей), каждый из которых
может работать в одном из трёх режимов: переключение, только включение, только выключение. Устройство
совместимо только с передатчиками HiTE PRO.
переключение.
Нажмите и сразу отпустите Кнопку управления на блоке радиореле. Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти повторите процедуру.
Только выключение.
Нажмите и удерживайте Кнопку управления в течение 2-х секунд. За это время светодиод погаснет и вспыхнет
1 раз. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Только включение.
Нажмите и удерживайте Кнопку управления в течение 4-х секунд. За это время светодиод погаснет и вспыхнет
1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика. Для удаления передатчика из памяти
повторите процедуру.
Таймер автовыключения.
Нажмите и удерживайте Кнопку управления в течение 6-ти секунд. За это время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку любого передатчика HiTE PRO для выбора интервала времени до автоматического выключения. Затем нажмите и сразу отпустите Кнопку управления. Для отключения таймера повторите процедуру, не нажимая ни разу на кнопку передатчика.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минут
Каждое последующее нажатие + 1 час, максимум 12 часов полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления в течение
10-ти секунд, пока светодиод не начнет мигать. Отпустите Кнопку управления.
