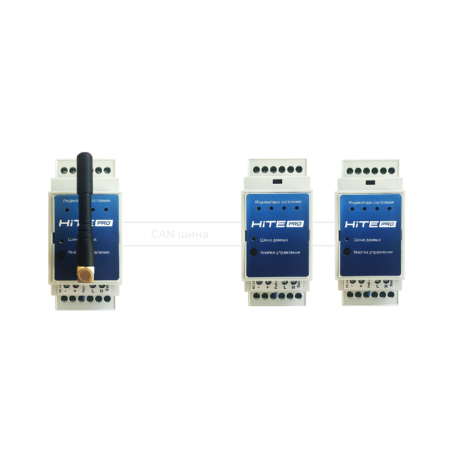

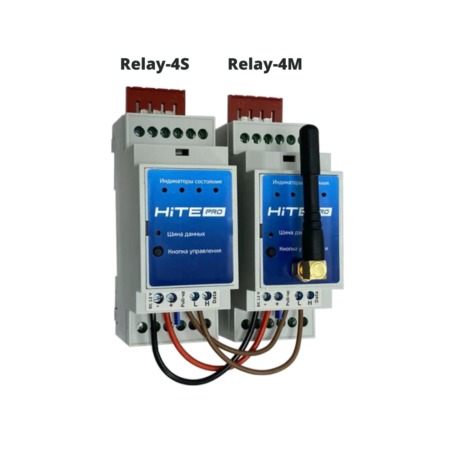

Блок радиореле HiTE PRO Relay-4M (DIN)

Устройства предназначены для беспроводного управления питанием электроприборов.

Принцип работы основан на совместном использовании двух типов устройств:

1. Передатчик сигнала (радиовыключатели LE, пульты DST;

радиомодули UNI)

При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.

2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.

Выбор режима и настройка канала Relay-4

Включение / Выключение.

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 1-ой секунды.
Светодиод индикации погаснет. После этого нажмите кнопку «запоминаемого» передатчика для его записи в режиме включения / выключения.  Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только выключение.

Нажмите и удерживайте  Кнопку управления на блоке радиореле в течение 3-х секунд. За это время
светодиод погаснет и вспыхнет 1 раз. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Только включение.

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 5-ти секунд. За это время
светодиод погаснет и вспыхнет 1+2 раза. После этого нажмите кнопку «запоминаемого» передатчика.
Светодиод индикации загорится. Для удаления передатчика из памяти повторите процедуру.
Таймер автовыключения.

Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 7-ми секунд. За это
время светодиод погаснет и вспыхнет 1+2+3 раза. После этого нажмите кнопку «запоминаемого» передатчика HiTE PRO нужное количество раз (светодиод будет моргать при каждом нажатии), в соответствии с таблицей интервалов, для выбора интервала времени автоматического выключения. После окончания выбора интервала времени, нажмите и сразу отпустите Кнопку управления на блоке радиореле.

Для удаления передатчика из памяти войдите в данный режим настройки и нажмите кнопку «запомненного» передатчика один раз.
*Таблица интервала времени
1 нажатие = 5 минут 5 нажатий = 1 час
2 нажатия = 10 минут 6 нажатий = 2 часа
3 нажатия = 15 минут 7 нажатий = 3 часа
4 нажатия = 30 минут Каждое последующее нажатие + 1 час, максимум 12 часов
Полная очистка памяти устройства. Нажмите и удерживайте Кнопку управления на блоке радиореле в течение 12-ти секунд, пока светодиод не начнет часто мигать. Отпустите Кнопку управления.

Внимание!

После окончания настройки светодиоды будут гореть 3 секунды, отображая окончание операции, потом погаснут и будут отображать текущее состояние канала устройства (Включен или Выключен).
