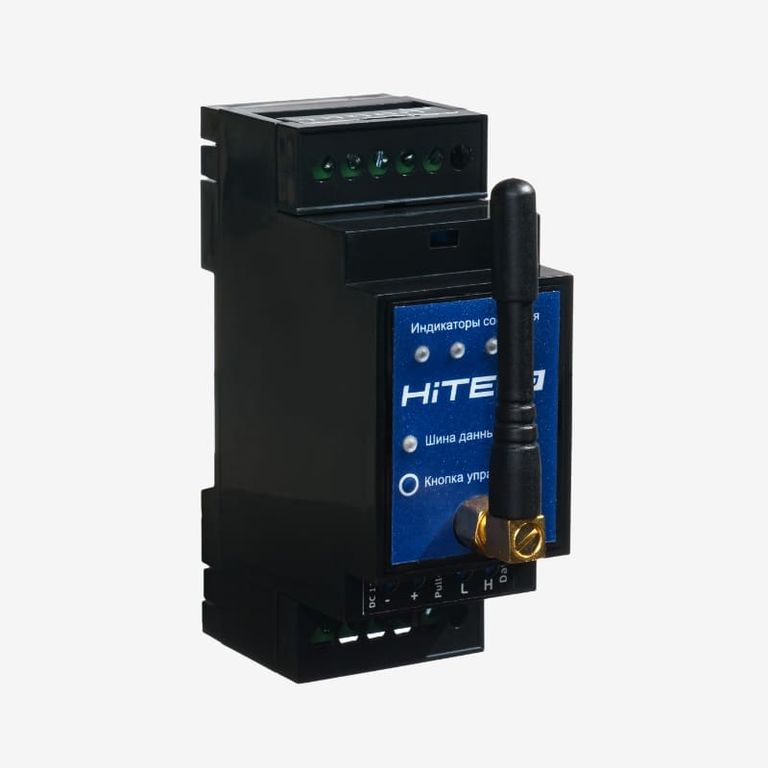

Блок радиореле HiTE PRO Relay-4MP (DIN) с измерением потребляемой мощности
Мастер-устройство модульной системы. Блок радиореле используется для беспроводного управления 4-мя линиями электрической цепи и имеет шину данных для подключения ведомых устройств HiTE PRO Relay-S. Получая сигнал от передатчиков блок замыкает/размыкает электрическую цепь. Монтируется на DIN-рейку в распределительном щите.
В отличие от модели Relay-4M, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.
Производство Россия
Мастер-устройство модульной системы. Блок радиореле используется для беспроводного управления 4-мя линиями электрической цепи и имеет шину данных для подключения ведомых устройств HiTE PRO Relay-S. Получая сигнал от передатчиков блок замыкает/размыкает электрическую цепь. Монтируется на DIN-рейку в распределительном щите.
В отличие от модели Relay-4M, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.
Производство Россия
-
Описание
Вес 150 g
Габариты 90 × 36 × 61 mm
Рабочие диапазоны частот 868 МГц
Кол-во каналов 4 канала
Максимальное количество передатчиков 200
Номинальный расход мощности 0.5 Вт
Максимальная нагрузка на 1 линию 4000 Вт
Температурный диапазон эксплуатации от -30 до +50 ℃
Дальность действия до 250 метров
Способ монтажа На DIN-рейку
Питание 220 В
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
Устройства предназначены для беспроводного управления питанием электроприборов. Принцип работы основан на совместном использовании двух типов устройств:
Передатчик сигнала или сервера умного дома
По нажатию или событию отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи (кроме Gateway).
Блок приема сигнала, управляющий подключенной нагрузкой Устанавливается и подключается к нагрузке, которой надо управлять. Замыкает / размыкает цепь питания.
Блок приема сигнала Relay-4M(P)*
Блок приема сигнала, устанавливаемый на DIN-рейку, с 4 каналами управления – Включение / Выключение нагрузки и шиной данных для подключения ведомых устройств (Relay-S).
* P - версия с измерением мощности потребления (требуется Gateway)
-
Документы
Паспорт Relay-4MP .pdf243.7 кб, 10 апреля в 10:31
Вес 150 g
Габариты 90 × 36 × 61 mm
Рабочие диапазоны частот 868 МГц
Кол-во каналов 4 канала
Максимальное количество передатчиков 200
Номинальный расход мощности 0.5 Вт
Максимальная нагрузка на 1 линию 4000 Вт
Температурный диапазон эксплуатации от -30 до +50 ℃
Дальность действия до 250 метров
Способ монтажа На DIN-рейку
Питание 220 В
Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов устройств:
1. Передатчик сигнала (радиовыключатели LE, пульты DST;
радиомодули UNI)
При нажатии на кнопку отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи.
2. Блок приема сигнала (блок радиореле Relay); Подключается «в разрыв» цепи питания перед светильником или другим электроприбором, которым нужно управлять. Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
Устройства предназначены для беспроводного управления питанием электроприборов. Принцип работы основан на совместном использовании двух типов устройств:
Передатчик сигнала или сервера умного дома
По нажатию или событию отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи (кроме Gateway).
Блок приема сигнала, управляющий подключенной нагрузкой Устанавливается и подключается к нагрузке, которой надо управлять. Замыкает / размыкает цепь питания.
Блок приема сигнала Relay-4M(P)*
Блок приема сигнала, устанавливаемый на DIN-рейку, с 4 каналами управления – Включение / Выключение нагрузки и шиной данных для подключения ведомых устройств (Relay-S).
* P - версия с измерением мощности потребления (требуется Gateway)
