Артикул: HP-Relay-4SP
Cрок поставки : 7 декабря

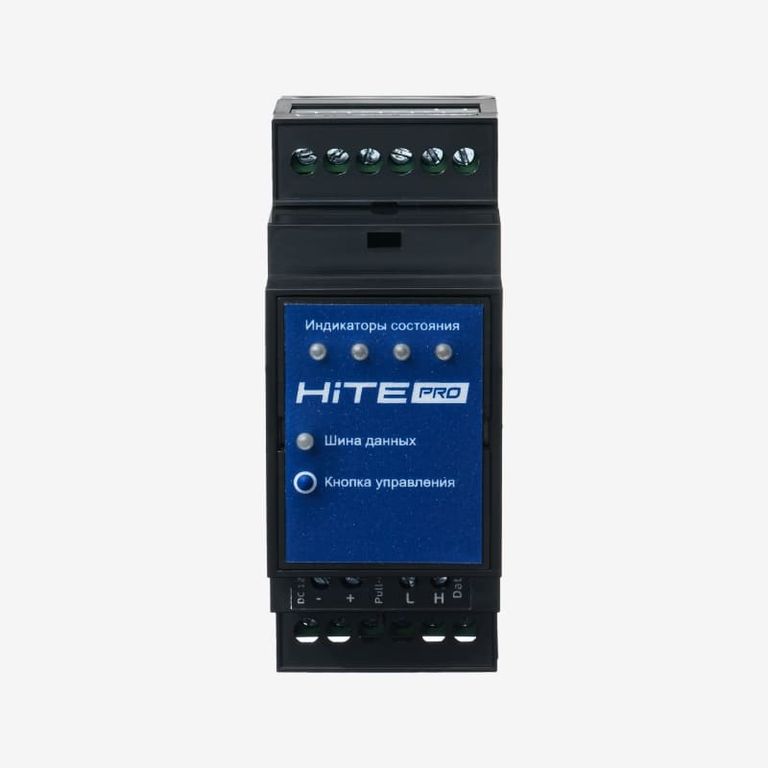

Блок радиореле HiTE PRO Relay-4SP (DIN) с измерением потребляемой мощности

Ведомое устройство модульной системы. Подключается к мастер-блоку Relay-4M по CAN-шине. Служит для увеличения количества управляемых линий. Один блок добавляет беспроводное управление 4-мя линиями электрической цепи. Монтируется на DIN-рейку в распределительном щите.

В отличие от модели Relay-4S, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.

Производство Россия

Ведомое устройство модульной системы. Подключается к мастер-блоку Relay-4M по CAN-шине. Служит для увеличения количества управляемых линий. Один блок добавляет беспроводное управление 4-мя линиями электрической цепи. Монтируется на DIN-рейку в распределительном щите.

В отличие от модели Relay-4S, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.

Производство Россия

  • Описание


    Напряжение питания устройства 12 В (разъем DC 12 V)
    Рабочая частота 868 МГц
    Кодировка адресный прием
    Шифрование AES128
    Количество каналов 4
    Номинальный расход мощности 0.5 Вт S / 0.9 Вт SP
    Максимальная нагрузка на канал* 4 000 Вт (16 A / 250 В)
    Рабочая температура от -30 до +50 °C
    при относительной влажности от 0 до 80 %
    Максимальная длина шины данных до 25 метров
    Степень защиты IP20
    Габариты 90 x 36 x 61 мм
    Способ монтажа На DIN рейку
    Вес 150 г

    Ведомое устройство модульной системы. Подключается к мастер-блоку Relay-4M по CAN-шине. Служит для увеличения количества управляемых линий. Один блок добавляет беспроводное управление 4-мя линиями электрической цепи. Монтируется на DIN-рейку в распределительном щите.

    В отличие от модели Relay-4S, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.

    Устройства предназначены для беспроводного управления питанием электроприборов.
    Принцип работы основан на совместном использовании двух типов
    устройств:
    Передатчик сигнала в формате выключателя, пульта, радиомодуля, датчика или сервера умного дома
    По нажатию или событию отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи (кроме Gateway).
    Блок приема сигнала, управляющий подключенной нагрузкой устанавливается и подключается к нагрузке, которой надо управлять.
    Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
    Блок приема сигнала Relay-4S(P)
    Блок приема сигнала, устанавливаемый на DIN-рейку, с 4 каналами управления – Включение / Выключение нагрузки и шиной данных для подключения к радиопередающему   устройству (Relay-M).


    Подключение к электрической цепи
    Устройство следует подключать к однофазной сети переменного тока в соответствии с действующими нормами и способом подключения, определённом в настоящей инструкции. Для исключения поражения электрическим током монтировать блок радиореле разрешено только при отключенном напряжении сети. Монтаж и демонтаж должны производиться квалифицированными специалистами в соответствии с данной инструкцией и c соблюдением всех правил и норм для электротехнических работ.

    Важно!
    Коммутируемые блоком Relay-4S каналы управления от короткого замыкания необходимо защитить автоматическим выключателем с максимальным значением типа – “С” и максимальным номиналом – “16”. Автоматический выключатель должен устанавливаться до блока Relay-4S. Допускается установка одного автоматического выключателя на все линии или отдельный автоматический выключатель на каждую линию управления.

    Блок радиореле HiTE PRO Relay-4M (DIN)

  • Документы


Напряжение питания устройства 12 В (разъем DC 12 V)
Рабочая частота 868 МГц
Кодировка адресный прием
Шифрование AES128
Количество каналов 4
Номинальный расход мощности 0.5 Вт S / 0.9 Вт SP
Максимальная нагрузка на канал* 4 000 Вт (16 A / 250 В)
Рабочая температура от -30 до +50 °C
при относительной влажности от 0 до 80 %
Максимальная длина шины данных до 25 метров
Степень защиты IP20
Габариты 90 x 36 x 61 мм
Способ монтажа На DIN рейку
Вес 150 г

Ведомое устройство модульной системы. Подключается к мастер-блоку Relay-4M по CAN-шине. Служит для увеличения количества управляемых линий. Один блок добавляет беспроводное управление 4-мя линиями электрической цепи. Монтируется на DIN-рейку в распределительном щите.

В отличие от модели Relay-4S, проводит измерение текущей потребляемой мощности всех 4 каналов. Эта информация передается на сервер умного дома Gateway и отражается в приложении рядом с иконкой подключенного устройства.

Устройства предназначены для беспроводного управления питанием электроприборов.
Принцип работы основан на совместном использовании двух типов
устройств:
Передатчик сигнала в формате выключателя, пульта, радиомодуля, датчика или сервера умного дома
По нажатию или событию отправляет радиосигнал всем блокам приема, находящимся в радиусе действия. Работает от батареи (кроме Gateway).
Блок приема сигнала, управляющий подключенной нагрузкой устанавливается и подключается к нагрузке, которой надо управлять.
Замыкает / размыкает цепь питания при получении сигнала от передатчиков, с которыми связан.
Блок приема сигнала Relay-4S(P)
Блок приема сигнала, устанавливаемый на DIN-рейку, с 4 каналами управления – Включение / Выключение нагрузки и шиной данных для подключения к радиопередающему   устройству (Relay-M).


Подключение к электрической цепи
Устройство следует подключать к однофазной сети переменного тока в соответствии с действующими нормами и способом подключения, определённом в настоящей инструкции. Для исключения поражения электрическим током монтировать блок радиореле разрешено только при отключенном напряжении сети. Монтаж и демонтаж должны производиться квалифицированными специалистами в соответствии с данной инструкцией и c соблюдением всех правил и норм для электротехнических работ.

Важно!
Коммутируемые блоком Relay-4S каналы управления от короткого замыкания необходимо защитить автоматическим выключателем с максимальным значением типа – “С” и максимальным номиналом – “16”. Автоматический выключатель должен устанавливаться до блока Relay-4S. Допускается установка одного автоматического выключателя на все линии или отдельный автоматический выключатель на каждую линию управления.

Блок радиореле HiTE PRO Relay-4M (DIN)
